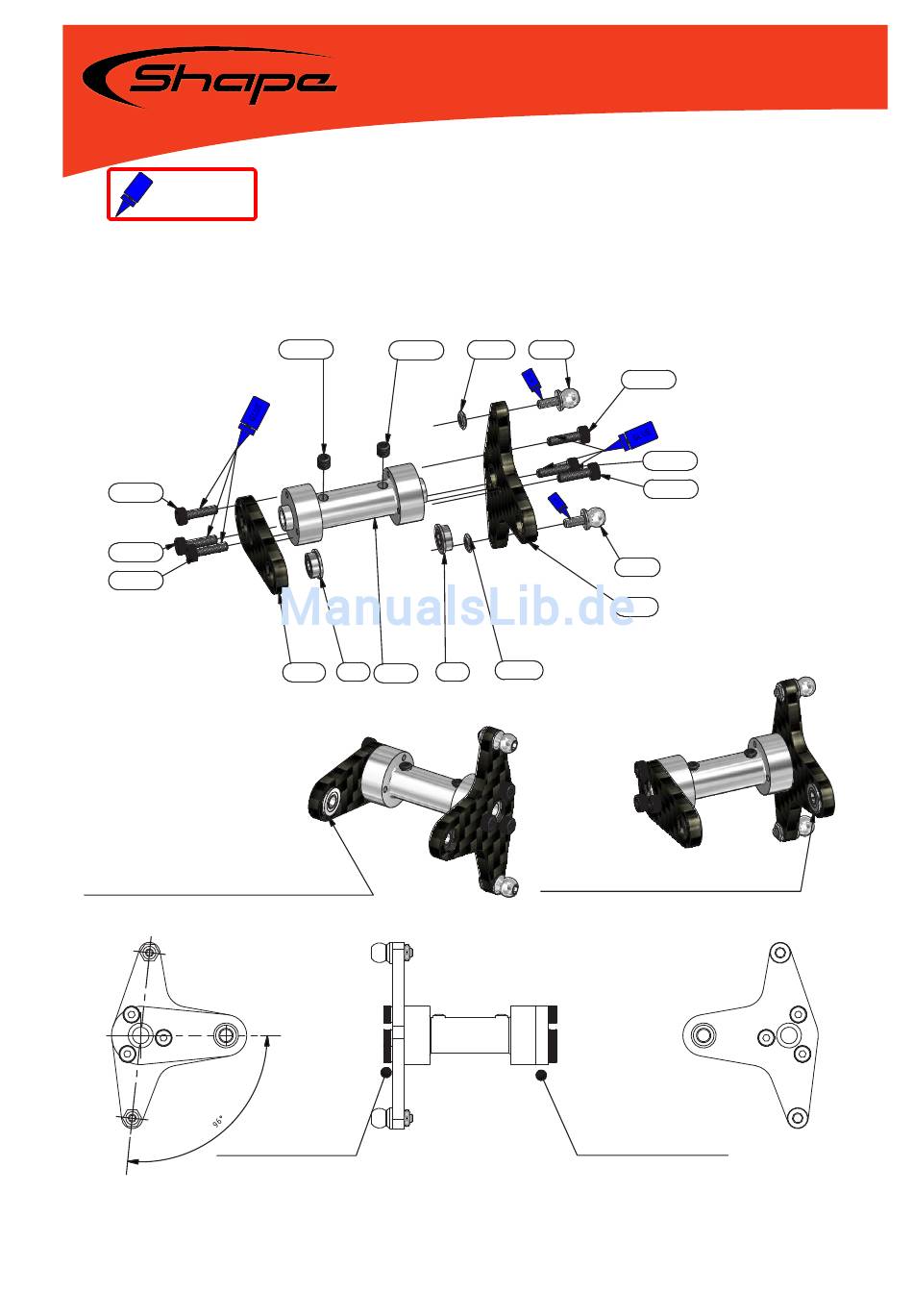

Shape S8 Bauanleitung Seite 17
Inhaltsverzeichnis
BG S8 014
Schraubensicherung
mittelfest
DIN 912 M2x8
DIN 912 M2x8
DIN 912 M2x8
Zum einkleben der Lager 2K Klebstoff verwenden
Lager einkleben. Bund muss innen sein!
links in Flugrichtung
Auf korrekte Ausrichtung der beiden Carbonplatten zueinander achten
DIN 913 M3x3
DIN 913 M3x3
SH900-191
MF63ZZ SH900-189
MF63ZZ
Ansicht von hinten
BG NICKHEBEL
DIN 439 M2
SH900-235
DIN 912 M2x8
SH900-235
SH900-190
DIN 439 M2
Lager einkleben. Bund muss innen sein!
rechts in Flugrichtung
Baugruppe 4
BG 4.1
DIN 912 M2x8
DIN 912 M2x8
