Shape S8 Bauanleitung Seite 29

BG S8 030
Alle Schrauben erst mit eingeschobener Akkurutche fest anziehen.
Somit ist gewährleistet, dass die Akkurutsche in die Führung passt.
SH900-217
DIN 985 M3
DIN 125 3,2 VA
SH900-256
SH900-153

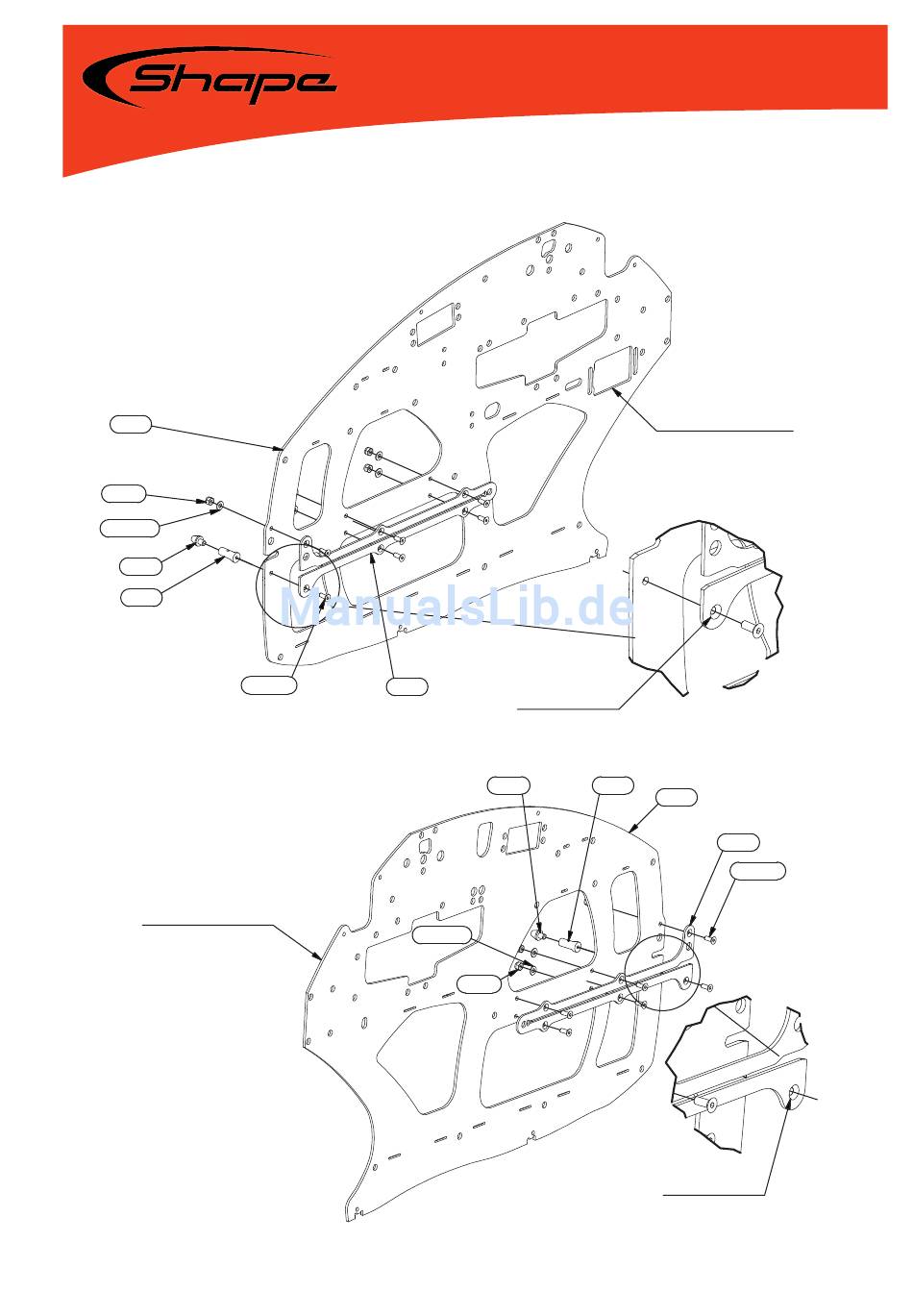

BG 9
Seitenplatte in Flugrichtung links
Bitte entgraten Sie die CFK-Seitenteile vor dem Zusammenbau mit einem 400er Schleifpapier!
Die Teile SH900-153 und SH900-256 finden sie in der später zu montierenden Baugruppe 15.
BG CHASSIS RECHTS
A
DIN 7991 M3x8
SH900-123
Senkung auf dieser Seite
SH900-256
DIN 125 3,2 VA
DIN 985 M3
Baugruppe 9
Seitenplatte in Flugrichtung rechts
mit Heckservoausschnitt
A
SH900-153
SH900-218
SH900-041
DIN 7991 M3x8
B
B
Senkung auf dieser Seite
