Benötigte Elektronikkomponenten
• Elektromotor:
12s Lipo 450-520kV
14s Lipo 300-440kV
Motorwelle: 6mm oder 8mm
• Motorregler:
12s-14s, mindestens 120A Dauerbelastung
• Akkus: 12-14S 4000-6000mAh
• MICROBEAST PLUS HD Flybarlesssystem
• Taumelscheibenservos: min. 15kG Stellkraft
• Heckservo: min. 5kG Stellkraft
• 2.4 GHz Fernsteuersystem mit mindestens 6 Kanälen
Empfohlenes Setup
• Kontronik Pyro 800-40 mit Kosmik 200A
• 14s Lipo mit 4400mAh und 65C Belastbarkeit
• Motorritzel 14 Zähne, ø 8mm M1 Schrägverzahnt
• 3x XServo 950 BL HV und 1x 980 BL HV
• MICROBEAST PLUS HD
• XBLADES 807 Hauptrotorblätter und XBLADES 116 Heckblätter

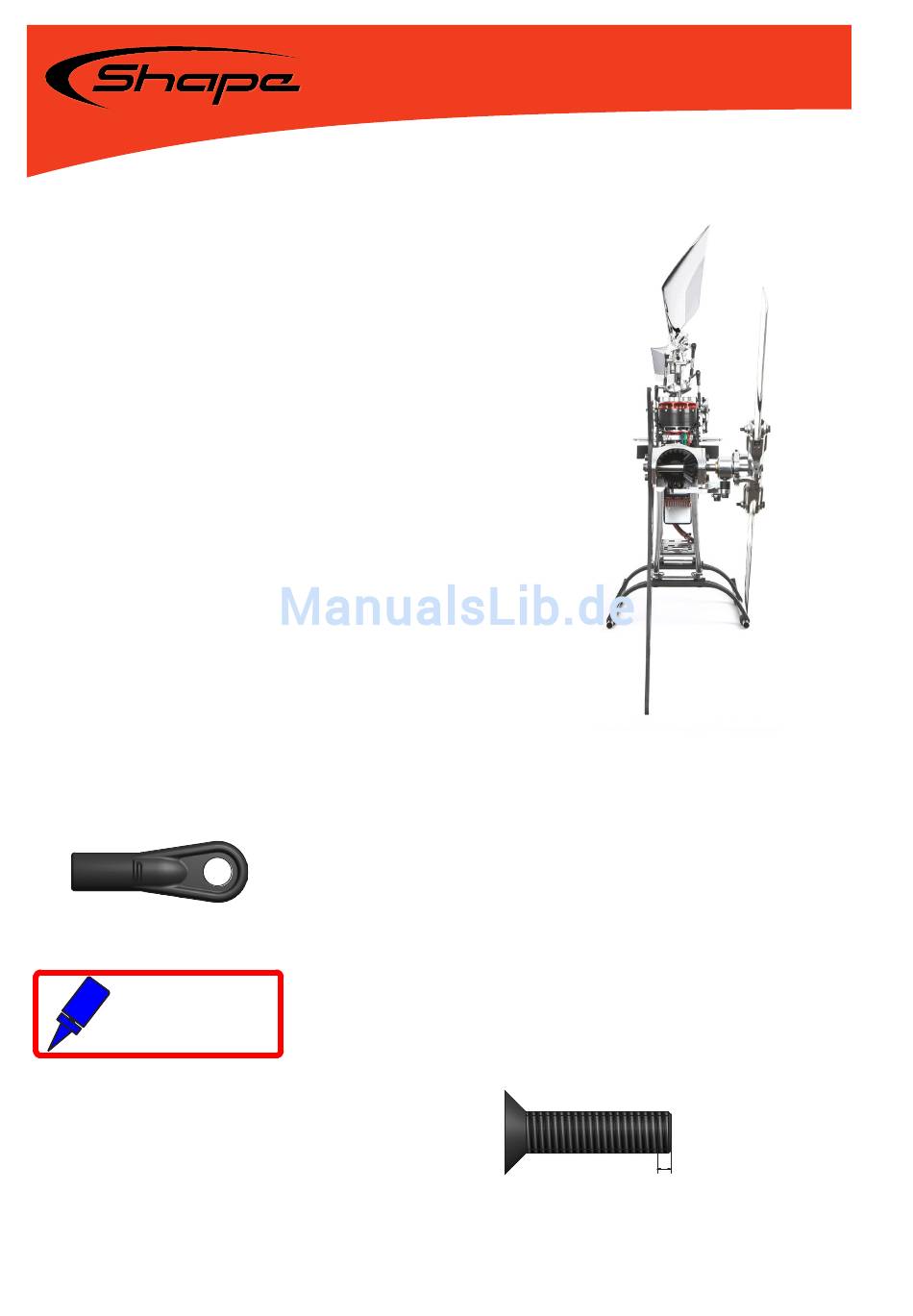

Zeichenerklärung
Schraubensicherung
mittelfest
Klebestelle ca. 1mm
2K Kleber auftragen
Seite 6
Bei der Montage von Kugelgelenken ist darauf zu achten, dass sich das
S an der Außenseite befindet.
Wir empfehlen Locktite 243 Schraubensicherung mittelfest (blau). Es sollte
dünn auf der Metallgewinde aufgetragen werden. Eventuelle Überschuss
abstreifen. Zum Zerlegen betroffene Metallbauteile kurz erwärmen, um die
Schraubensicherung
mittelfest
Schraubensicherung zu lösen.
Wir empfehlen UHU Endfest 300 Zweikomponentenkleber oder
alternativ einen hochqualitativen 5-Minuten Epoxy.
Hinweise
Klebestelle ca. 1mm
