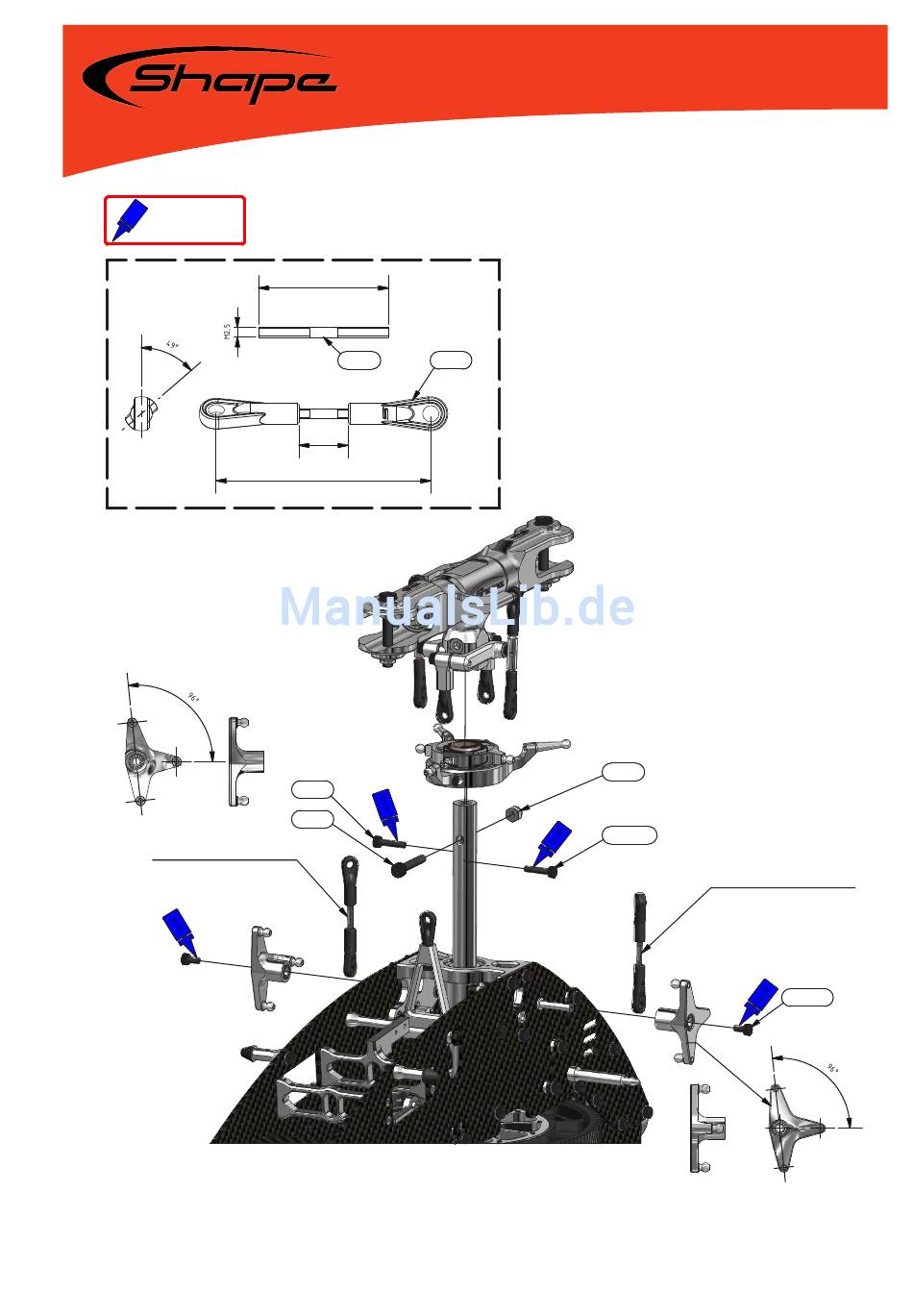

Bg Einbau Rotorkopf - Shape S8 Bauanleitung

BG S8 047
Schraubensicherung
mittelfest
Rollhebel in Flugrichtung rechts
Rollgestänge vor dem Aufsetzen der
Rollhebel auf die Kugelköpfe klipsen
Setzen Sie die Rollhebel auf die Welle und ziehen Sie die M3 Schrauben probeweise (ohne Loctite) an. Sollte einer
der Hebel Axialspiel aufweisen, muss die Welle mit einer Feile etwas gekürzt werden. Wenn der Hebel leichtgängig
und spielfrei sitzt, sichern Sie die Schraube endgültig.

BG EINBAU ROTORKOPF

Rollgestänge
33
SH900-067 SH900-051
12,5
54,6
BG S8 038
BG S8 038
Baugruppe 17
2x
Achtung: Die Kugelbolzen am Innenring
der Taumelscheibe haben unterschiedliche
Längen! Klipsen Sie die Arme der Taumel-
scheibenmitnehmer auf die weiter außen
liegenen Kugelbolzen.
BG S8 038
DIN 912 M3x12
BG 17
Rollgestänge vor dem Aufsetzen der
Rollhebel auf die Kugelköpfe klipsen
DIN 912 M3x6
Rollhebel in Flugrichtung links
Seite 49
