BG S8 049
Schraubensicherung
mittelfest
DIN 912 M3x16
BG EINABU HECKABTRIEB
DIN 912 M3x10
DIN 125 3,2 VA
BG S8 12.3
BG S8 19
DIN 985 M3
BG S8 12.3
Mutter DIN985 M3 bündig von hinten aufsetzten und danach die Schraube anziehen.
Mutter anschließend nochmal mit 5,5mm Maulschlüssel nachziehen
DIN 912 M3x16

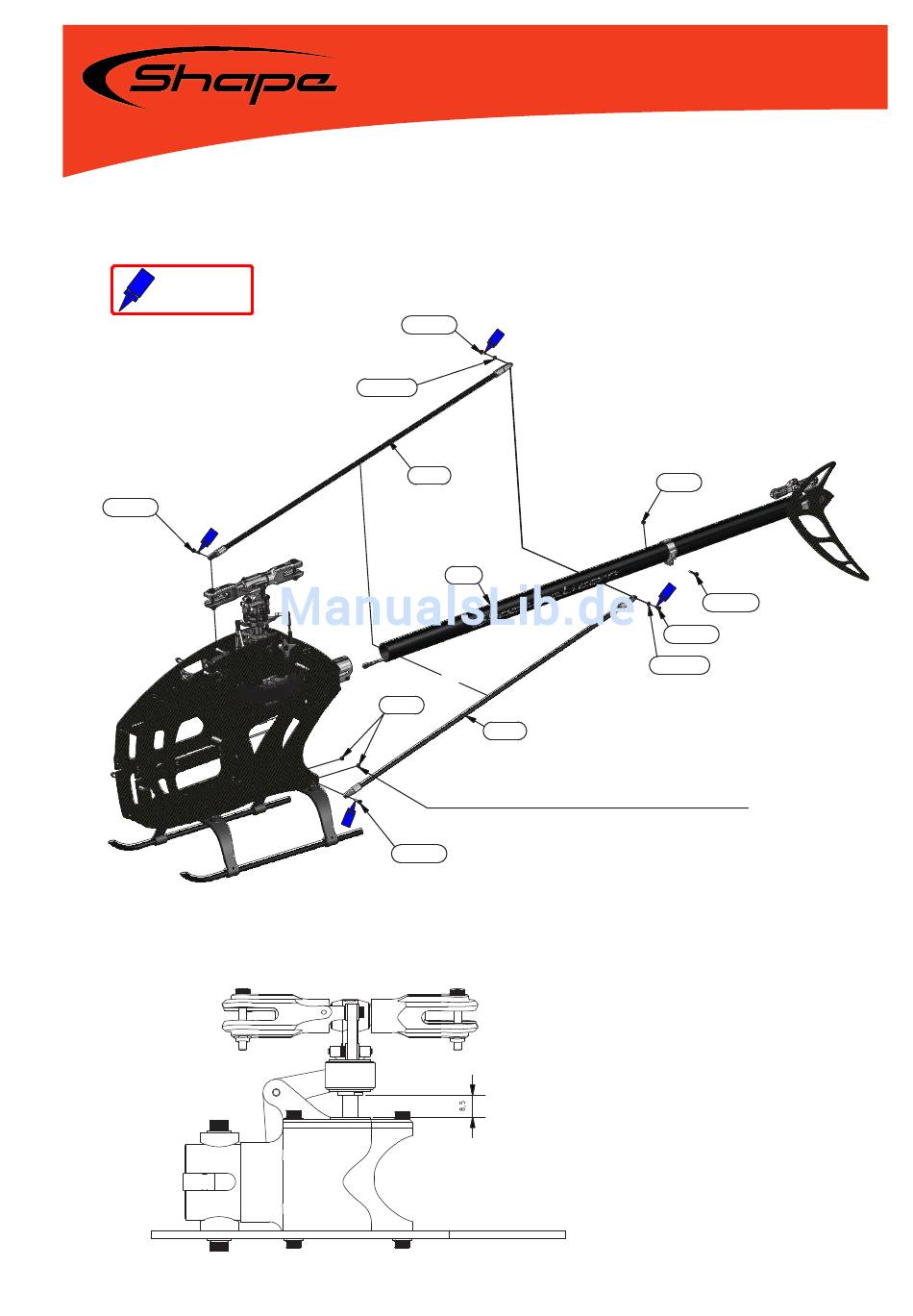

Baugruppe 20
Schieben Sie das Heckrohr bis
zum Anschlag ein!
DIN 985 M3
DIN 912 M3x20
DIN 912 M3x10
DIN 125 3,2 VA
Stellen Sie das Heckgestänge in der Länge
so ein, dass Sie bei Nullstellung des
Heckservos einen Abstand zwischen
Kugellager und Pitchbrücke von ca. 8,5mm
haben.
