Die Maximale Motorschaftlänge Beträgt 32Mm - Shape S8 Bauanleitung

BG S8 031
Schraubensicherung
mittelfest
DIN 913 - M4 x 5
F688ZZ
SH900-022
DIN 912 M4x12
Die maximale Motorschaftlänge beträgt 32mm

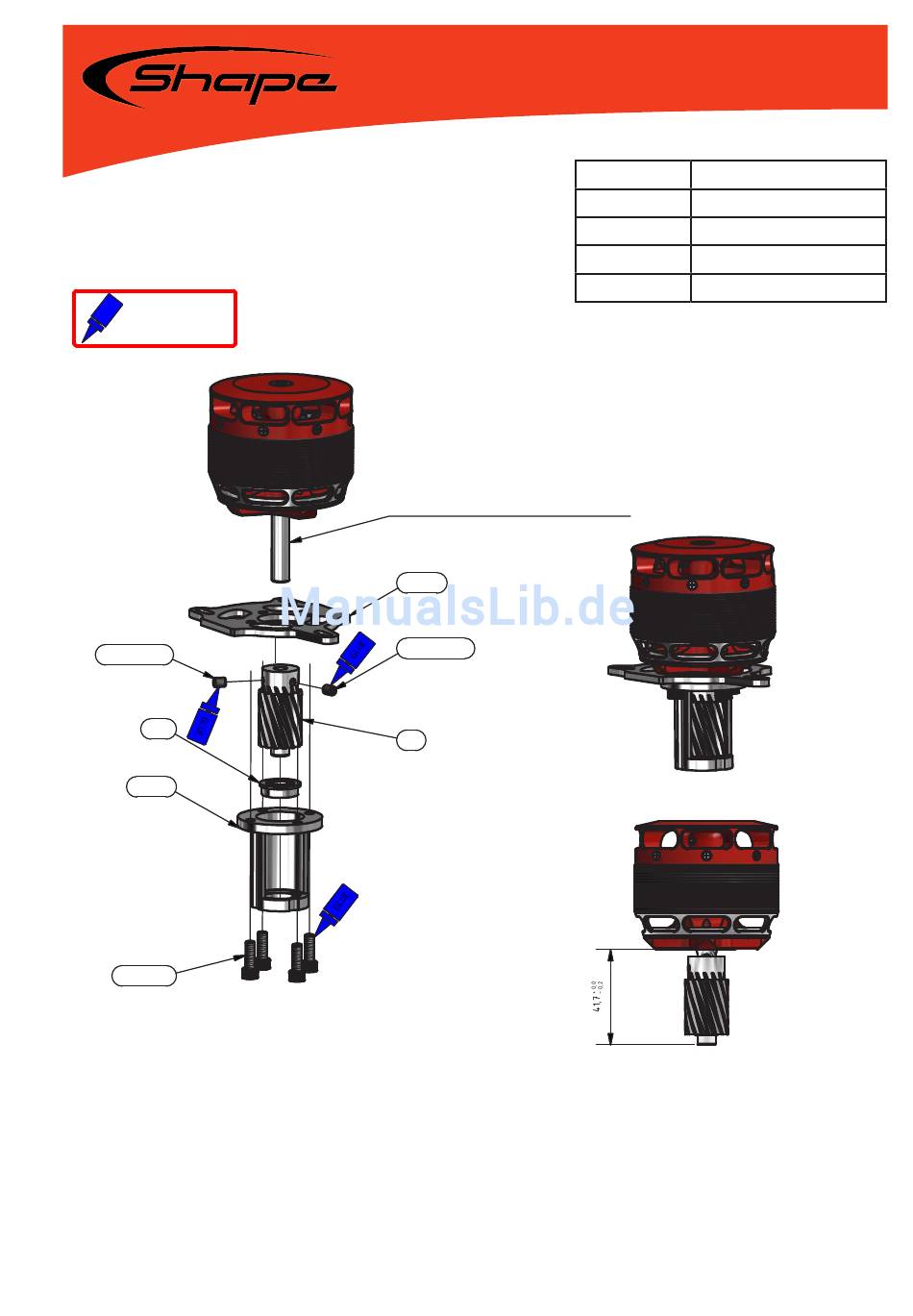

Vor dem Einbau des Motors in das Gegenlager, das Maß wie in der Zeichnung angegeben einstellen.
Motor nicht im Lieferumfang enthalten!
BG MOTOR
zweite Schlüsselfläche für Madenschraube anschleifen
SH900-264
DIN 913 - M4 x 5
Ritzel
Baugruppe 10
Ritzel Untersetzung*
13 10 : 1
14 9,3 : 1
15 8,7 : 1
16 8,1 : 1
* Das Hauptzahnrad hat 130 Zähne!
BG 10
Seite 31
