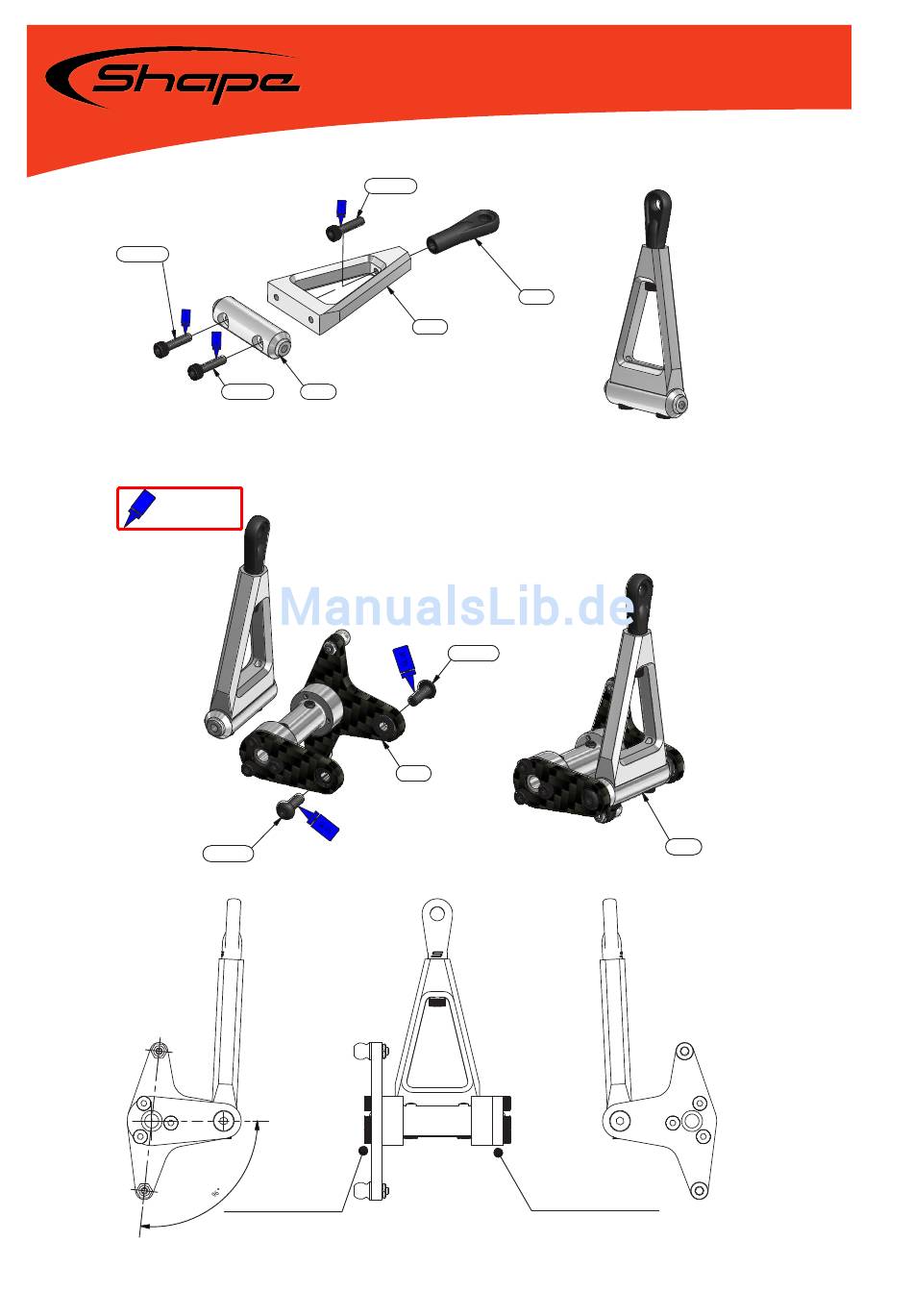

Ansicht Von Hinten; Auf Korrekte Ausrichtung Der Beiden Carbonplatten Zueinander Achten - Shape S8 Bauanleitung

Schraubensicherung
mittelfest
DIN 912 M2,5x10
BG S8 015
Schraubensicherung
mittelfest

Auf korrekte Ausrichtung der beiden Carbonplatten zueinander achten

Seite 18
DIN 912 M2,5x10
BG NICKANLENKUNG
DIN 912 M2,5x10 SH900-194
Das S auf der Kugelpfanne markiert immer die Aussenseite
ISO 7380 M3x6
links in Flugrichtung

Ansicht von hinten

Kugelpfanne komplett eindrehen
SH900-051
SH900-197
ISO 7380 M3x6
BG S8 4.1
rechts in Flugrichtung
Baugruppe 4
BG 4.2
BG 4.3
BG S8 4.2
