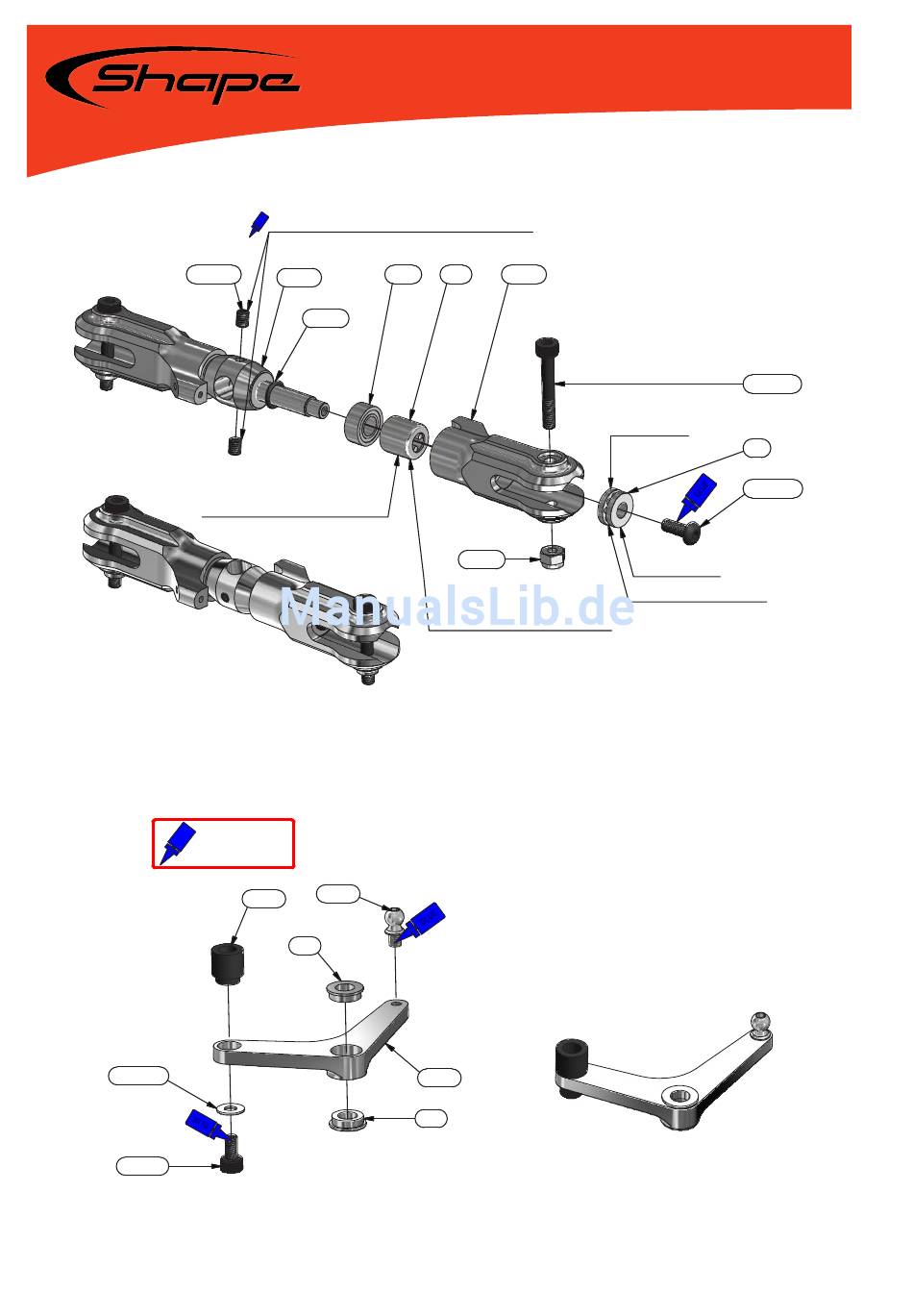

Shape S8 Bauanleitung Seite 14

Schraubensicherung
mittelfest
DIN 913 M3x4
BG S8 032
DIN 125 3,2 VA
DIN 912 M3x6
Seite 14
DIN 913 - M3 x 4 erst bei Montage auf die Heckrotorwelle kleben!
SH900-259
O-RING 4x1
Nadelhülsenlager vor dem Einbau innen fetten!
Schraubensicherung
mittelfest
SH900-227
SH900-238
MF85ZZ
MR105ZZ HK0509 SH900-255
DIN 985 M3
Nadelhülsenlager HK0509 bereits eingepresst
BG UMLENKHEBEL
SH900-260
MF85ZZ
Baugruppe 3
BG 3.2
DIN 912 M3x20
Achtung Ø9 innen
F4-9G
ISO 7380 M3x6
Achtung Ø8.8 außen
Axiallager vor dem Einbau fetten!
BG 3.3
