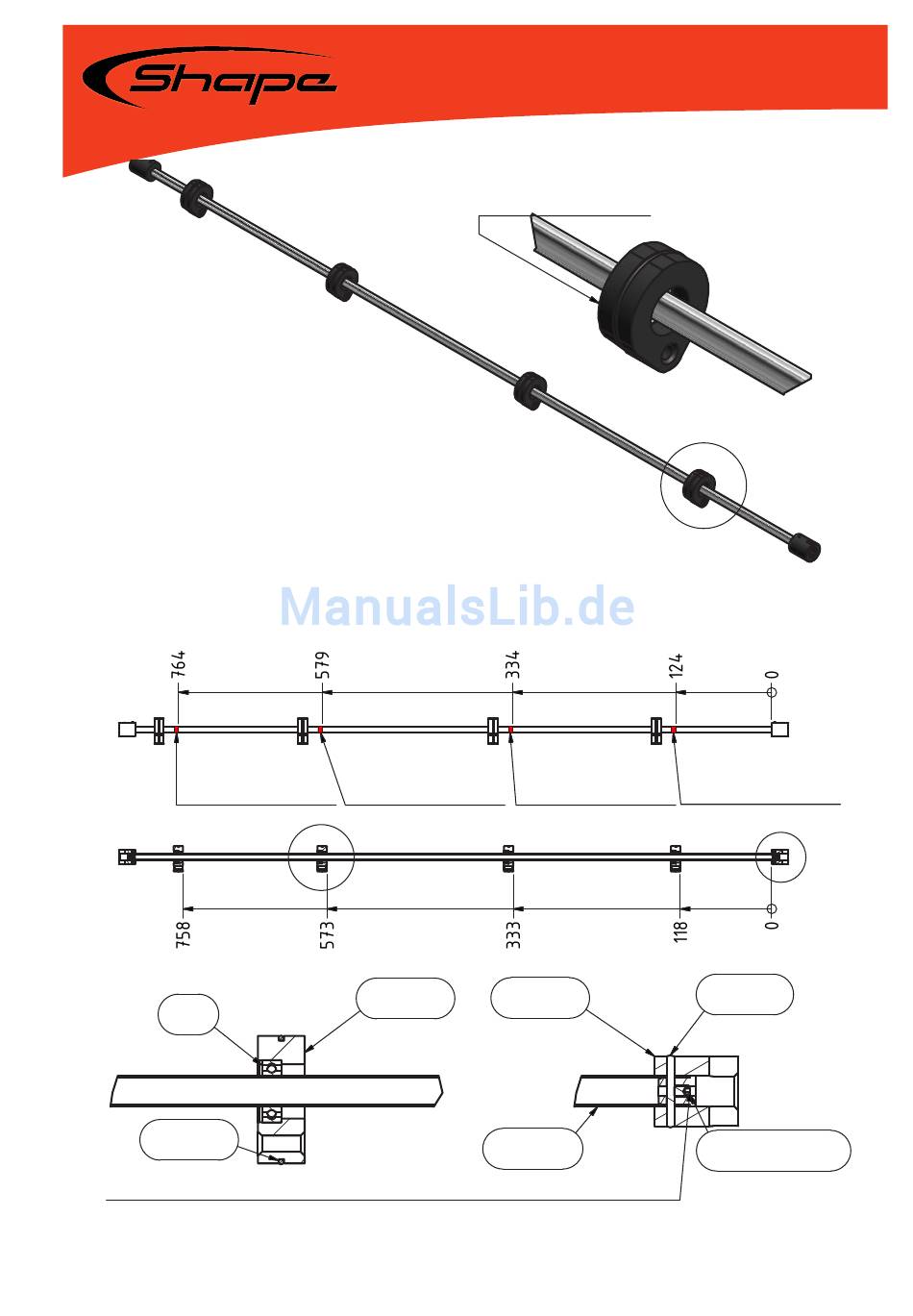

Shape S8 Bauanleitung Seite 35

BG S8 034
Heck
Achtung!!! Vor dem Verkleben auf der Welle bitte alle
vier Starrantriebshülsen vormontieren. Das Kugellager
688ZZ in die Hülse SH900-030 eindrücken und den O-Ring
24x1,5 in die Nut einsetzen.
Heck
sehr dünn 2K Kleber auftragen
(für Metall geignet)
688ZZ
SH900-030
Wichtig! Madenschraube zur Sicherung des Stiftes nicht vergessen!
Schleifen Sie den Starrantrieb im Bereich der Klebestellen leicht an, z.B. mit 400er Schleifpapier. Reinigen Sie die
Klebestellen vor dem Verkleben mit Spiritus. Die Klebestellen müssen sauber und fettfrei sein.
Achten Sie beim Aufschieben der Kugellager auf die Klebestellen darauf, dass kein Klebstoff in die Kugellager
gedrückt wird. Lassen Sie den Kleber gut durchhärten!
BG STARRANTRIEB
Maße zum auftragen den Klebstoffes
sehr dünn 2K Kleber auftragen
(für Metall geignet)
A
SH900-030
A ( 1 : 1 )
Baugruppe 12
von dieser Seite muss das Lager
komplett sichtbar sein!
C ( 1 : 1 )
sehr dünn 2K Kleber auftragen
(für Metall geignet)
SH900-239
B ( 1 : 1 )
SH900-242
BG 12.1
C
Front
Front
sehr dünn 2K Kleber auftragen
(für Metall geignet)
B
DIN 7 2x18
DIN 913 - M3 x 4
Seite 35
