Shape S8 Bauanleitung Seite 11

BG S8 009
Schraubensicherung
mittelfest
SH900-227
SH900-202
SH900-202
DIN 912 M2x4

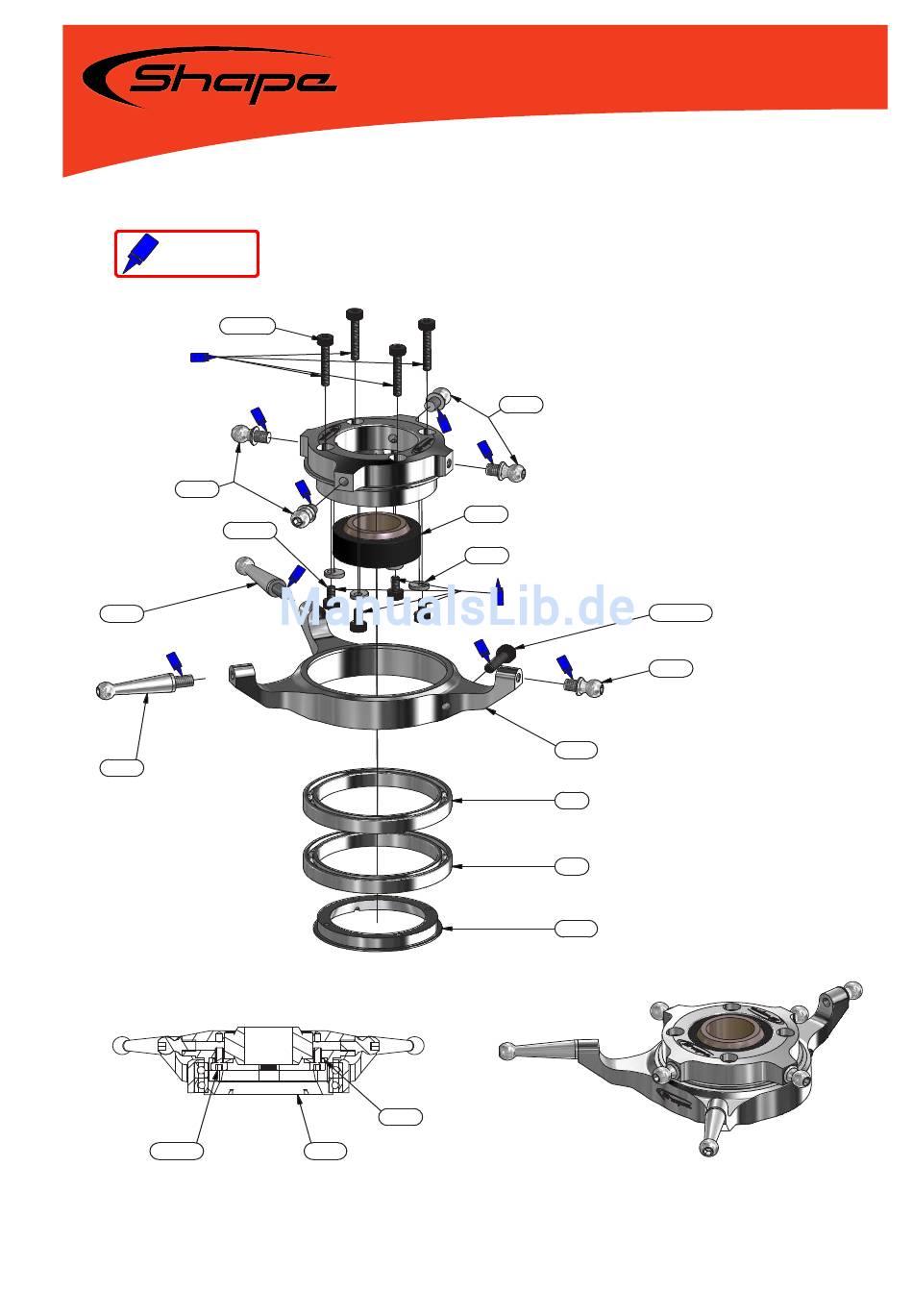

Die Taumelscheibe ist bereits vormontiert und mit Locktide gesichert. Sie können die Taumelscheibe gleich direkt einsetzen.
Die Kugel der Taumelscheibe hat etwas axiales Spiel, was aber keinerlei Auswirkung im Flug hat.
BG TAUMELSCHEIBE 140°
140° Taumelscheibe
DIN 912 M2x12
DIN 912 M2x4
SH900-302
SH900-108
SH900-227
SH900-300
SH900-302
SH900-201
61706ZZ
61706ZZ
SH900-108
Baugruppe 2
BG 2.1
DIN 912 M2,5x10
SH900-227
Seite 11
