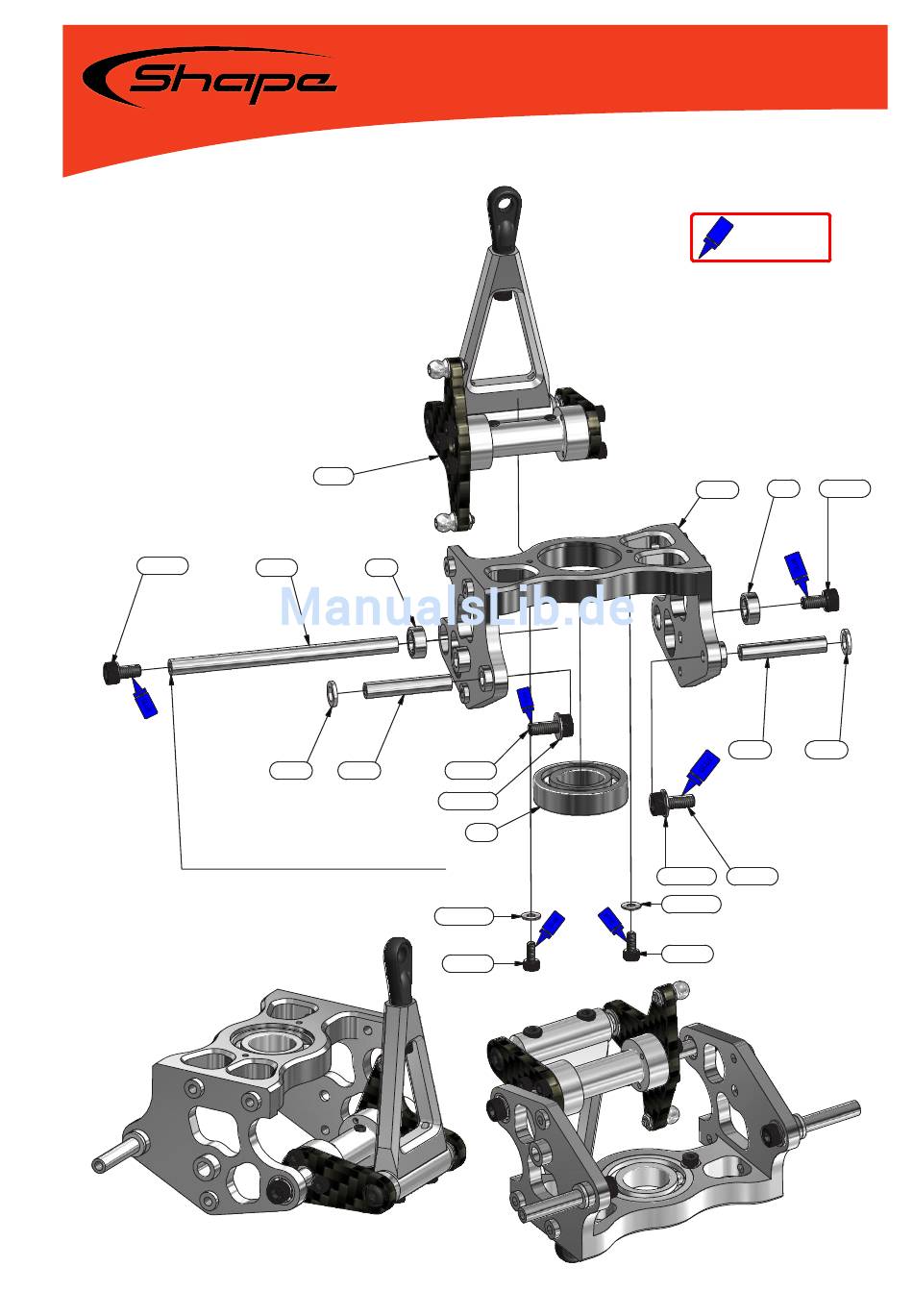

Shape S8 Bauanleitung Seite 19

BG S8 020
DIN 912 M3x6
Welle mit einer Feile kürzen, falls axiales
Spiel nach dem Einbau vorhanden ist.
BG DOMLAGER KPL. 140°
BG S8 4.3
SH900-261 MR84ZZ
SH900-226 SH900-263 DIN 912 M3x8
DIN 125 3,2 VA
61901ZZ
DIN 125 2,2 VA
DIN 912 M2x5
Baugruppe 4
Schraubensicherung
mittelfest
BG 4.4
MR84ZZ
SH900-075
SH900-263 SH900-226
DIN 125 3,2 VA DIN 912 M3x8
DIN 125 2,2 VA
DIN 912 M2x5
DIN 912 M3x6
Seite 19
