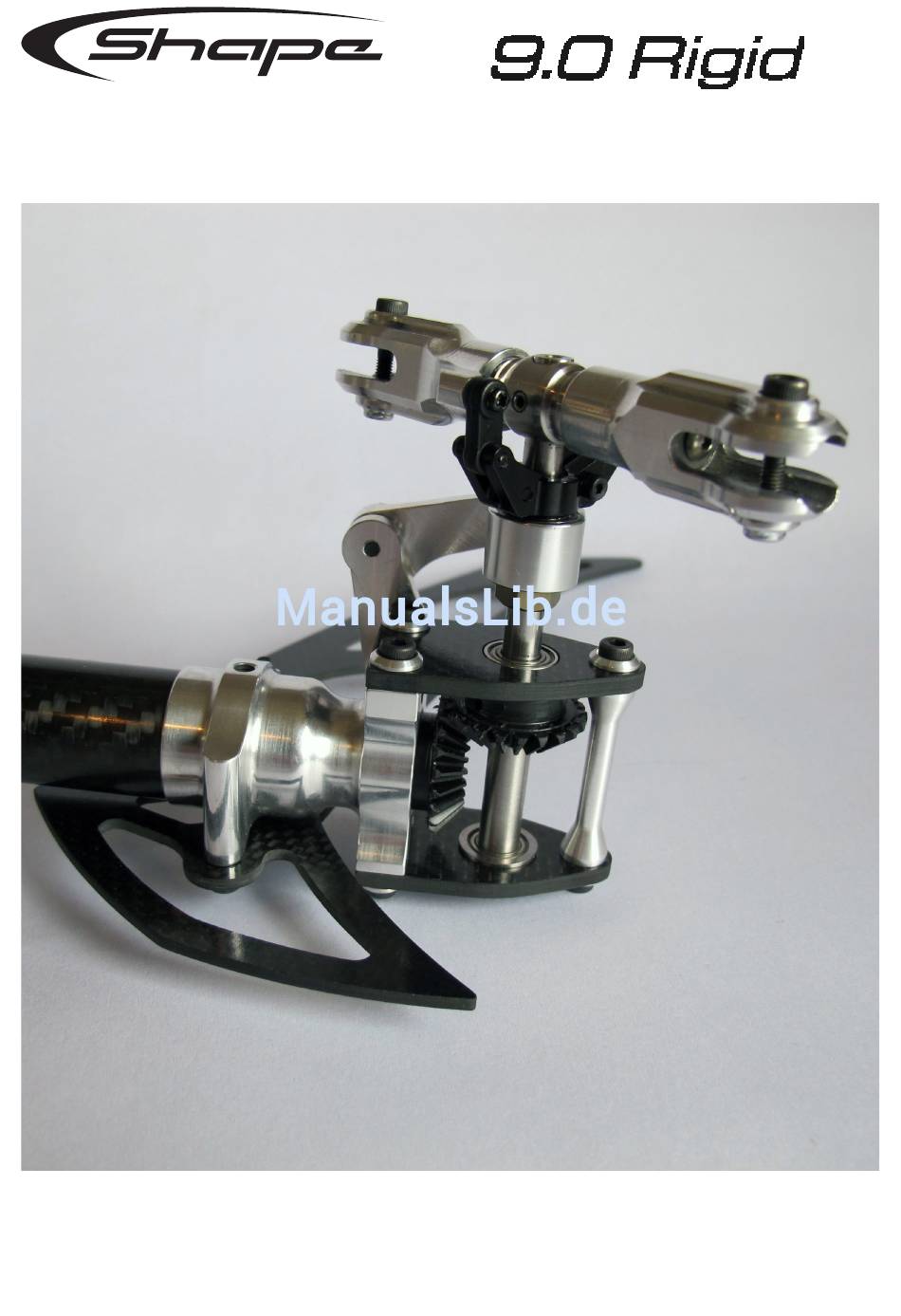

Bauanleitung V1.03 vom 01.01.2014
Shape Helicopters • www.shape-helicopters.de

Werbung

loading

Verwandte Anleitungen für Shape 9.0 Rigid

Inhaltszusammenfassung für Shape 9.0 Rigid

  • Seite 1 Bauanleitung V1.03 vom 01.01.2014 Shape Helicopters • www.shape-helicopters.de...
  • Seite 2 Vorwort: Wir freuen uns, dass Sie sich für den Shape 9.0 Rigid entschie- den haben. Mit diesem Modellhubschrauber wurde ein Traum wahr. Einen Heli zu konstruieren und zu entwickeln der allen Belangen der mo- dernen Antriebstechnik gerecht wird. Der Shape 9.0 Rigid wird...
  • Seite 3 Oberes Domlager ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung DIN 125 - A 2,2 Unterlegscheibe mittelfest DIN 912 M2x4 Zylinderkopfschraube M2x4 SH021 WELLE DIN 912 M3x6 Zylinderkopfschraube M3x6 SH020 WELLE SH019-001 LAGERBOCK OBEN DIN 125 - 3,2 ALU DIN 125 - 3,2 ALU T293 NICKHEBEL T295...
  • Seite 4 Motorplatte Vorbereitung ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung DIN 125 - A 2,2 Unterlegscheibe mittelfest DIN 912 M2x4 Zylinderkopfschraube M2x4 SH060 MOTORHALTER 61901ZZ RILLENLAGER 12x24x6 DIN 912 M2x4 DIN 125 - A 2,2 61901ZZ SH060...

  • Seite 5: Motor Einbau

    Motor Einbau ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung SH063 ANSCHRAUBPLATTE mittelfest DIN 125 4,3 DIN 125 - 4,2 DIN 913 - M3 x 4 GEWINDESTIFT M3 SH079 RITZEL Z=10 SH078 RITZEL Z=11 SH077 RITZEL Z=12 Für Motoren mit M4 müssen alle Bohrungen DIN 985 M4 SICHERUNGSMUTTER M4 SH065...
  • Seite 6 Unteres Lager Hauptrotorwelle ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung mittelfest DIN 912 M2x4 Zylinderkopfschraube M2x4 DIN 125 - A 2,2 Unterlegscheibe T186-001 LAGERBOCK UNTEN 61800ZZ RILLENLAGER 10x19x5 DIN 912 M2x4 DIN 125 - A 2,2 61800ZZ T186-001 Servohalter und Taumelscheibenführung ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung SH008...
  • Seite 7 Heckabtriebsgetriebe DIN 913 - M3 x 4 T188 T156 DIN 913 - M3 x 4 DIN 7 2x18 DIN 7 2x12 DIN 913 - M3 x 4 G001-004 Z=21 ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung DIN 125 - 3,2 ALU DIN 125 - 3,2 ALU mittelfest DIN 985 M3 SICHERUNGSMUTTER M3...
  • Seite 8 Mainframe Vorbereiten der Carbonteile: Bitte sämtlich CFK-Frästeile sauber entgraten mit einem 400er Schleifpapier. Alle Schrauben Schraubensicherung mittelfest kleben!! SH036 SH082 SH083 SH084 T171-001 T143 SH034 T142 SH085 DIN 913 - M3 x 12 T149 SH031 T214 SH086 ANZAHL TEILENUMMER BEZEICHNUNG DIN 125 - 3,2 ALU DIN 125 - 3,2 ALU DIN 912 M3x6...
  • Seite 9 Mainframe Alle Schrauben Schraubensicherung mittelfest kleben!! ANZAHL TEILENUMMER BEZEICHNUNG DIN 125 - 3,2 ALU DIN 125 - 3,2 ALU SH069 SH035 DIN 912 M3x6 Zylinderkopfschraube M3x6 SH035 SEITENPLATTE LINKS SH069 HAUBENHALTER Die Landegstell- halterungen Nr. T212-002 müs- sen eventuell etwas aufgefeilt werden, damit die Seiten- DIN 125 - 3,2 ALU...
  • Seite 10 Landegestell Schraubensicherung mittelfest GUMMISCHEIBE 20x5x3 GUMMISCHEIBE 20x5x3 T277 GUMMISCHEIBE 20x5x3 GUMMISCHEIBE 20x5x3 DIN 125 - 3,2 ALU DIN 912 M3x10 T277...
  • Seite 11 Taumelscheibe ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung T295 KUGELKOPF M3 4,8x4 mittelfest T322 TAUMELSCHEIBE UNTERTEIL 61805ZZ RILLENLAGER 25x37x7 T323 GEWINDERING GE 12 EC SH059 TAUMELSCHEIBE OBERTEIL DIN 912 M2x4 Zylinderkopfschraube M2x4 GE 12 EC GELENKLAGER 12x22x7 DIN 913 - M3 x 4 GEWINDESTIFT M3 T295 SH059...
  • Seite 12 Hauprgetriebe Zusammenbau ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung G003-001 HAUPTZAHNRAD MOD. 1 Z=106 mittelfest T215-003 FREILAUF 6701ZZ RILLENLAGER 12x18x4 DIN 7991 M3x10 HF1216 FREILAUF 12x18x16 61805ZZ RILLENLAGER 25x37x7 DIN 7991 M3x10 Senkkopfschraube M3x10 G011-004 Z=105 KEGELRAD MOD. 1 Z=105 SH070 VERSTEIFUNGSPLATTE G003-001 T215-003 6701ZZ 61805ZZ...
  • Seite 13 Schraubensicherung mittelfest ANZAHL TEILENUMMER BEZEICHNUNG DIN 912 M2,5x10 Zylinderkopfschraube M2,5x10 T271 T271 SPANNRING SH082 DISTANZHÜLSE GETRIEBE A ( 2 : 1 ) DIN 985 M3 SICHERUNGSMUTTER M3 DIN 788 12x18x0,1 DIN 788 12x18x0,1 DIN 912 M2,5x10 DIN 912 M3x35 Zylinderkopfschraube M3x35 T271 DIN 788 12x18x0,1 DIN 788 12x18x0,1...
  • Seite 14 Roll Umlenkhelbel Schraubensicherung mittelfest ANZAHL TEILENUMMER BEZEICHNUNG DIN 912 M3x6 T288 ROLLHEBEL LINKS T295 KUGELKOPF M3 4,8x4 DIN 912 M3x6 Zylinderkopfschraube M3x6 MR84ZZ MR84ZZ RILLENLAGER 4x8x3 T288 T295 T295 T295 MR84ZZ DIN 912 M3x6 ANZAHL TEILENUMMER BEZEICHNUNG T289 ROLLHEBEL RECHTS T295 KUGELKOPF M3 4,8x4 MR84ZZ...
  • Seite 15 Einbau Roll Umlenkhebel ROLLGESTÄNGE 2 STÜCK Schraubensicherung mittelfest KGPF001 T202 Rollgestänge vor dem Aufsetzen der Roll- hebel auf die Kugelköpfe klipsen. 52,8 ANZAHL TEILENUMMER BEZEICHNUNG T202 ROLLGESTÄNGE TS KGPF001 KUGELPFANNE 4,8 M2,5 ROLLGESTÄNGE ANZAHL TEILENUMMER BEZEICHNUNG T290 ROLLHEBEL LINKS T291 ROLLHEBEL RECHTS T291 ROLLGESTÄNGE...
  • Seite 16 Blatthalter ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung HK1010 NADELLAGER 10x14x10 mittelfest 61700ZZ RILLENLAGER 10x15x4 SH002-002 BLATTHALTER HAUPTROTOR DIN 6912 - M5 x 10 Zylinderkopfschraube DIN 912 M5x30 Zylinderkopfschraube M5x30 DIN 985 M5 SICHERUNGSMUTTER M5 SH099-001 KUGELKOPF 4,8-5-3 DIN 912 M3x12 Zylinderkopfschraube M3x12 F8-16G AXIALLAGER 8x16x5 SH808...
  • Seite 17 Rotorkopf ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung DIN 985 M4 SICHERUNGSMUTTER M4 mittelfest T267 HÜLSE T228 BLATTLAGERWELLE DIN 912 M3x8 Zylinderkopfschraube M3x8 SH058 ZENTRALSTÜCK SH025-001 MITNEHMER O-Ring 14x2 NBR 90 O-Ring 14x2 NBR 90 DIN 912 M4x25 Zylinderkopfschraube M4x25 T228 T267 O-Ring 14x2 NBR 90 O-Ring 14x2 NBR 90 SH058 DIN 912 M4x25...
  • Seite 18 Rotorkopf ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung BLATTHALTER 2010 mittelfest ZENTRALSTÜCK 2010 SH005 GESTÄNGE ROTORKOPF BLATTHALTER 2010 ZENTRALSTÜCK 2010 BLATTHALTER 2010 GESTÄNGE ROTORKOPF Kugelpfannen KGPF001vor dem Eindre- hen in die Hülse SH006 etwas abschleifen, bis diese ohne Druck in die Hülse passen. SH005 KGPF001 SH007...
  • Seite 19 Nickgestänge SH013 Kugelpfannen KGPF001 vor dem Eindrehen in die Hülse SH061 etwas abschleifen, bis diese ohne Druck in die Hülse passen. ANZAHL TEILENUMMER BEZEICHNUNG KGPF001 T211 NICKGESTÄNGE TS SH061 HÜLSE KGPF001 KUGELPFANNE 4,8 M2,5 SH061 T211 KGPF001...
  • Seite 20 Einbau Hauptrotorkopf und Taumelscheibe ANZAHL TEILENUMMER BEZEICHNUNG ROTORKOPF ROTORKOPF KOMPLETT 2010 SH004-002 TAUMELSCHEIBE SH013 NICKGESTÄNGE KOMPL. SH029 ROLLGESTÄNGE KOMPLETT ROTORKOPF SH004-002 DIN 985 M4 DIN 912 M4x25 SH013 SH029 SH029...

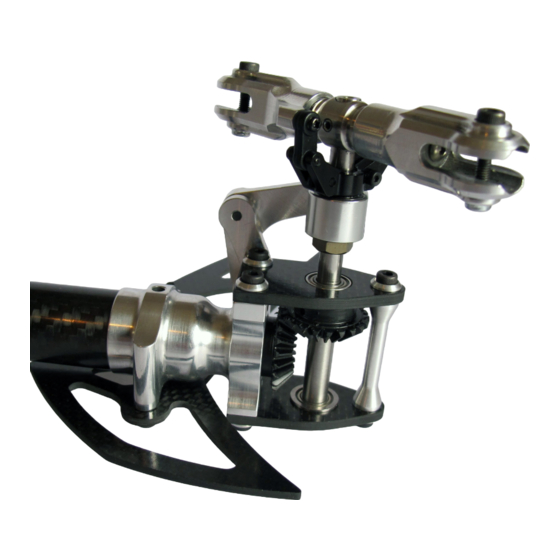

  • Seite 21 Heckgetriebe ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung DIN 913 - M3 x 4 GEWINDESTIFT M3 mittelfest SH043 HECKROTORWELLE G002-002 KEGELRAD MOD. 1 Z=22 DIN 7 2x16 Zylinderstift 2x16 DIN 913 - M3 x 4 DIN 7 2x16 DIN 913 - M3 x 4 T156 SH043 SH047...
  • Seite 22 Heckumlenkhebel ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung MF85ZZ BUNDLAGER 5x8x2,5 mittelfest T255 AUFNAHME KUGELKOPF SH039 HALTER HECKROTOANLENKUNG SH040 HECKROTORANLENKUNG DIN 912 M3x6 Zylinderkopfschraube M3x6 DIN 912 M3x12 Zylinderkopfschraube M3x12 DIN 125 - 3,2 ALU DIN 125 - 3,2 ALU DIN 912 M3x12 T295 KUGELKOPF M3 4,8x4 MF85ZZ...
  • Seite 23 Zusammenbau Heck ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung T252 BLATTWELLE HECKROTOR mittelfest O-RING 5x1 O-RING 5x0,8 ISO 7380 - M3 x 6 Linsenkopfschraube M3x6 DIN 913 - M3 x 4 GEWINDESTIFT M3 SH045 HECKBLATTHALTER KOMPL. SH045 DIN 913 - M3 x 4 T252 O-RING 5x1 DIN 913 - M3 x 4...
  • Seite 24 Starrantrieb Heck ANZAHL TEILENUMMER BEZEICHNUNG T159 HÜLSE STARRANTRIEB 688ZZ RILLENLAGER 8x16x5 SH051 EINPRESSSBUCHSE SH052 ROHR STARRANTRIEB SH053 KUPPLUNG DIN 913 - M3 x 4 GEWINDESTIFT M3 DIN 7 2x18 Zylinderstift 2x18 O-Ring 16x1.5 NBR 70 O-Ring 18x1.3 NBR 70 Front Positionen für Kleber.
  • Seite 25 Einbau Heck und Starrantrieb ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung T209 HECKROHR ALU mittelfest T256-001 KLEMMHÜLSE alle drei Hülsen aussen fetten STARRANTRIEB T256-001 T209 Am Heckrohr die Kanten innen und aussen entgraten! Tipp: Zum aufschieben der Klemmhülse T256-001 nehmen Sie eine schmale Leiste (ca. 2mm dick) und die beiliegende Schraube DIN 912 M3x20 und setzen diese auf die Gewin- deseite ein, bis sie etwas in der Mitte der Hülse heraus steht.
  • Seite 26 DIN 985 M3 DIN 985 M3 DIN 912 M3x12 DIN 912 M3x12 wichtiges Kontrollmaß...
  • Seite 27 DIN 7 2x16 Zylinderstift 2x16 DIN 913 - M3 x 4 DIN 7 2x16 DIN 913 - M3 x 4 T156 SH043 SH047 Stellung der Haupt- und Heckrotorblätter G002-002 G002-002 DIN 913 - M3 x 4 Bitte unbedingt folgendes beachten: Wenn die Hauptrotorblätter genau längs zur Hubschrauberach- se stehen, d.h.
  • Seite 28 Heckabstrebungen 2K Kleber auftragen 2K Kleber auftragen ANZAHL TEILENUMMER BEZEICHNUNG T238 HÜLSE FÜR STREBE T239 CARBONROHR 5x498 DIN 912 M3x35 Zylinderkopfschraube M3x35 ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung DIN 912 M3x12 Zylinderkopfschraube M3x12 mittelfest DIN 912 M3x8 Zylinderkopfschraube M3x8 DIN 125 - 3,2 ALU DIN 125 - 3,2 ALU DIN 912 M3x25 Zylinderkopfschraube M3x25...
  • Seite 29 Heckanlenkung KGPF001 SH074 SH075 SH074 KGPF001 Heck Front 793,6 einkleben (zB. Sekundenkleber oder 2K Kleber) A ( 3 : 1 ) ANZAHL TEILENUMMER BEZEICHNUNG T244 CARBONSTAB 4x750 KGPF001 KUGELPFANNE 4,8 M2,5 SH074 GEWINDESTANGE M2,5x40 SH075 SCHRUMPFSCHLAUCH...
  • Seite 30 Schrumpfschlauch an dieser Stelle...
  • Seite 31 Push-Pull Nick- und Rollgestänge ROLLGESTÄNGE 94,4 ANZAHL TEILENUMMER BEZEICHNUNG SH016 ROLLGESTÄNGE 79MM KGPF001 KUGELPFANNE 4,8 M2,5 SH016 KGPF001 KGPF001 ANZAHL TEILENUMMER BEZEICHNUNG NICKGESTÄNGE SH011 NICKGESTÄNGE 94MM KGPF001 KUGELPFANNE 4,8 M2,5 109,5 SH011 KGPF001 KGPF001...
  • Seite 32 Einbau Push-Pull Gestänge ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung DIN 125 2,7 DIN 125 - 2,7 A2 mittelfest DIN 912 M2,5x10 Zylinderkopfschraube M2,5x10 DIN 912 M2,5x16 Zylinderkopfschraube M2,5x16 T320 KUGELKOPF M2 4,8x4,5 DIN 934 M2 A2 Sechskantmutter M2 SH015 ROLLGESTÄNGE KOMPL. ROLLGESTÄNGE DIN 912 M2,5x10 DIN 934 M2 A2 DIN 125 2,7...
  • Seite 33 Einbau Heckservo ANZAHL TEILENUMMER BEZEICHNUNG Schraubensicherung T218 DISTANZ mittelfest DIN 912 M3x6 Zylinderkopfschraube M3x6 DIN 125 3,2 DIN 125 - 3,2 T320 KUGELKOPF M2 4,8x4,5 DIN 934 M2 A2 Sechskantmutter M2 T218 DIN 912 M3x6 DIN 125 3,2 T320 ca. 10mm DIN 125 3,2 DIN 912 M3x6 T218...
  • Seite 34 Position für elektronische Komponenten Position für FBL-System Position für Empfänger und Stützakku Spitze zur Akkumakie- Ausbruch für BEC-Kabel rung! Position Regler...

  • Seite 35: Montage Der Haube

    Montage der Haube hier markiren Kannten müssen parallel verlaufen Achten Sie darauf vor dem Anzeichnen der Bohrungsposi- tion, dass die Haube satt an den Gummis zwischen Lande- gestell und Chassis anliegt. Bohren Sie ca. 2mm vor der angezeichneten Position ein Loch von ca. 3 - 4 mm Durch- messer in die Haube und feilen Sie dieses Loch mit einer Rundfeile auf einen Durchmessen von 7,5mm auf.
  • Seite 36 Bitte führen Sie von Zeit zur Zeit immer wieder Sichtkontrollen durch ob sich eventuell Schrauben gelöst haben, Kabelisolierungen verletzt sind oder Kugelpfannen ausgeschlagen sind. Auch der Shape 9.0 Rigid unterliegt einer gewissen Abnutzung. Somit ist es für den sicheren Betrieb sehr wichtig diese Hinweise zu befolgen.
