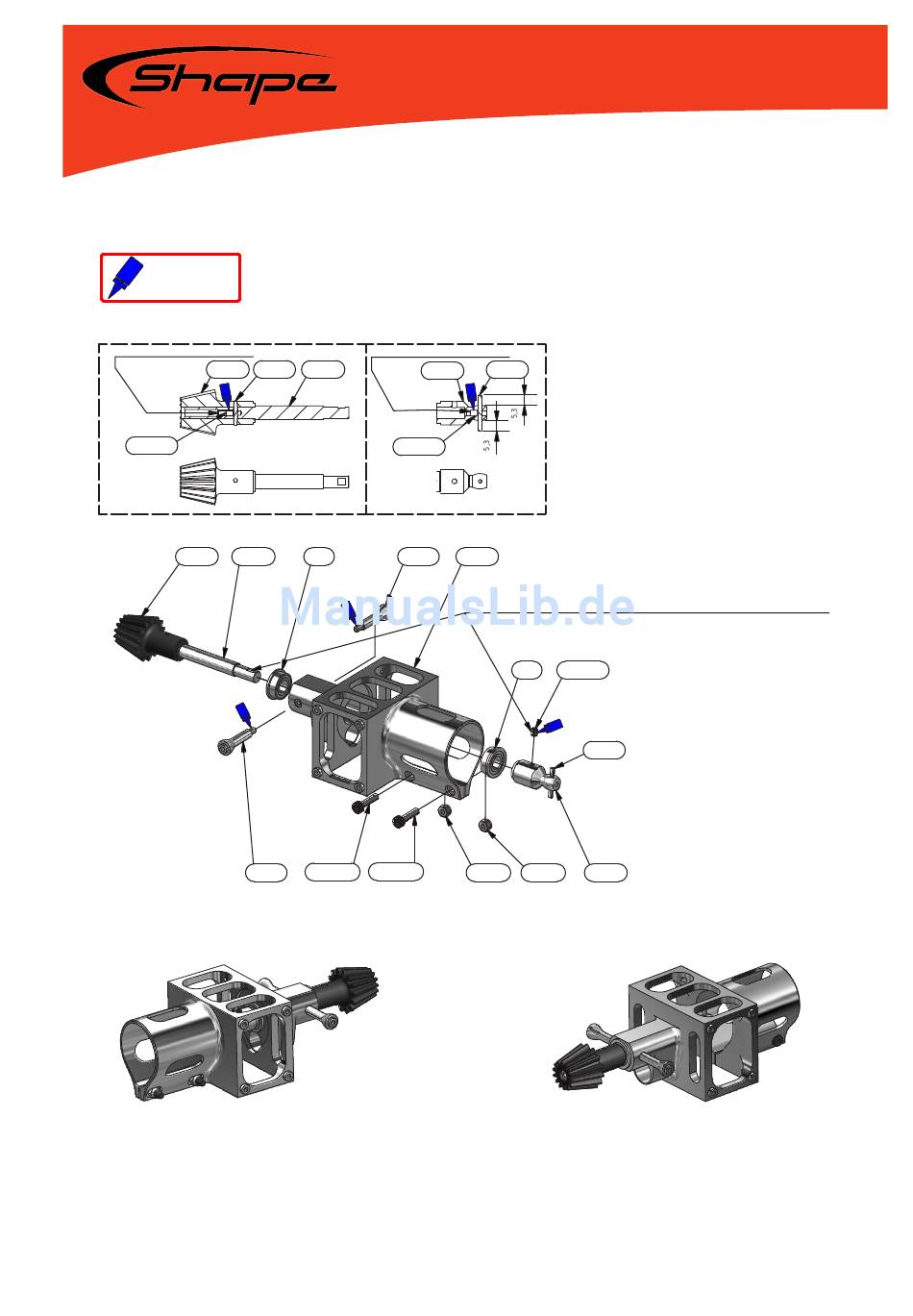

Shape S8 Bauanleitung Seite 33

Baugruppe 11
BG S8 008 BG HECKROHRAUFNAHME
Schraubensicherung
mittelfest
BG 11
Madenschraube M3x4 zur Sicherung Madenschraube M3x4 zur Sicherung
SH900-266 DIN 7 2x12 SH900-234 DIN 7 2x18
SH900-232
DIN 913 M3x4
DIN 913 M3x4
SH900-266 SH900-234 F687ZZ SH900-125 SH900-035
beim Zusammenschrauben darauf achten, dass die Madenschraube auf die Fläche geschraubt wird.
F687ZZ DIN 913 M3x4
DIN 7 2x18
DIN 912 M3x14
SH900-125 DIN 912 M3x14 DIN 985 M3 DIN 985 M3 SH900-232
Seite 33
