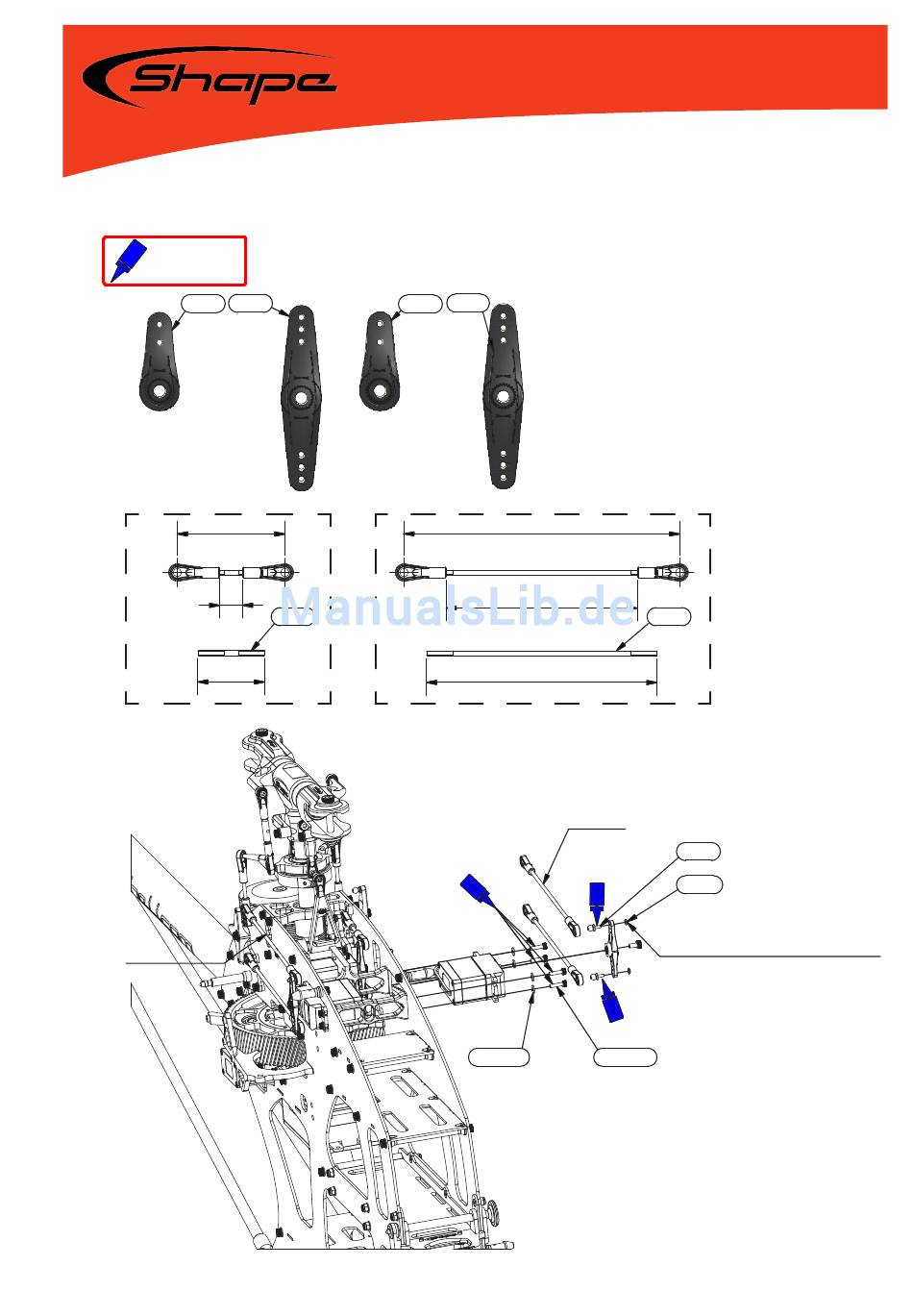

Bg Einbau Servo; Einbaubeispiel - Shape S8 Bauanleitung

BG S8 054
Schraubensicherung
mittelfest
SH900-270 SH900-269
JR Servohörner
JR ist auf die Oberseite
des Hebels geschrieben
Nickgestänge
53,5
11,4
33
2x
Rollgestänge

BG EINBAU SERVO

140° Einbaubeispiel
SH900-258
Futaba Servohörner
F ist auf die Oberseite des Hebels
geschrieben
Rollgestänge
SH900-067
Das S auf den Kugelpfannen SH900-051 markiert immer die Aussenseite
SH900-132
137
95
114,5
4x
Rollgestänge
DIN 125 2,7 VA DIN 912 M2,5x10
Die Rollservos ohne Gummidämpfer einschrauben.
Baugruppe 22
BG 22.1
SH900-257
SH900-235
DIN 439 M2
Nach dem Verschrauben die Gewinde
der Kugelköpfe SH900-235 bündig mit
der Mutter M2 bei beiden Rollservohebeln
abfeilen
Seite 59
