Shape S8 Bauanleitung Seite 68
Inhaltsverzeichnis
Seite 68

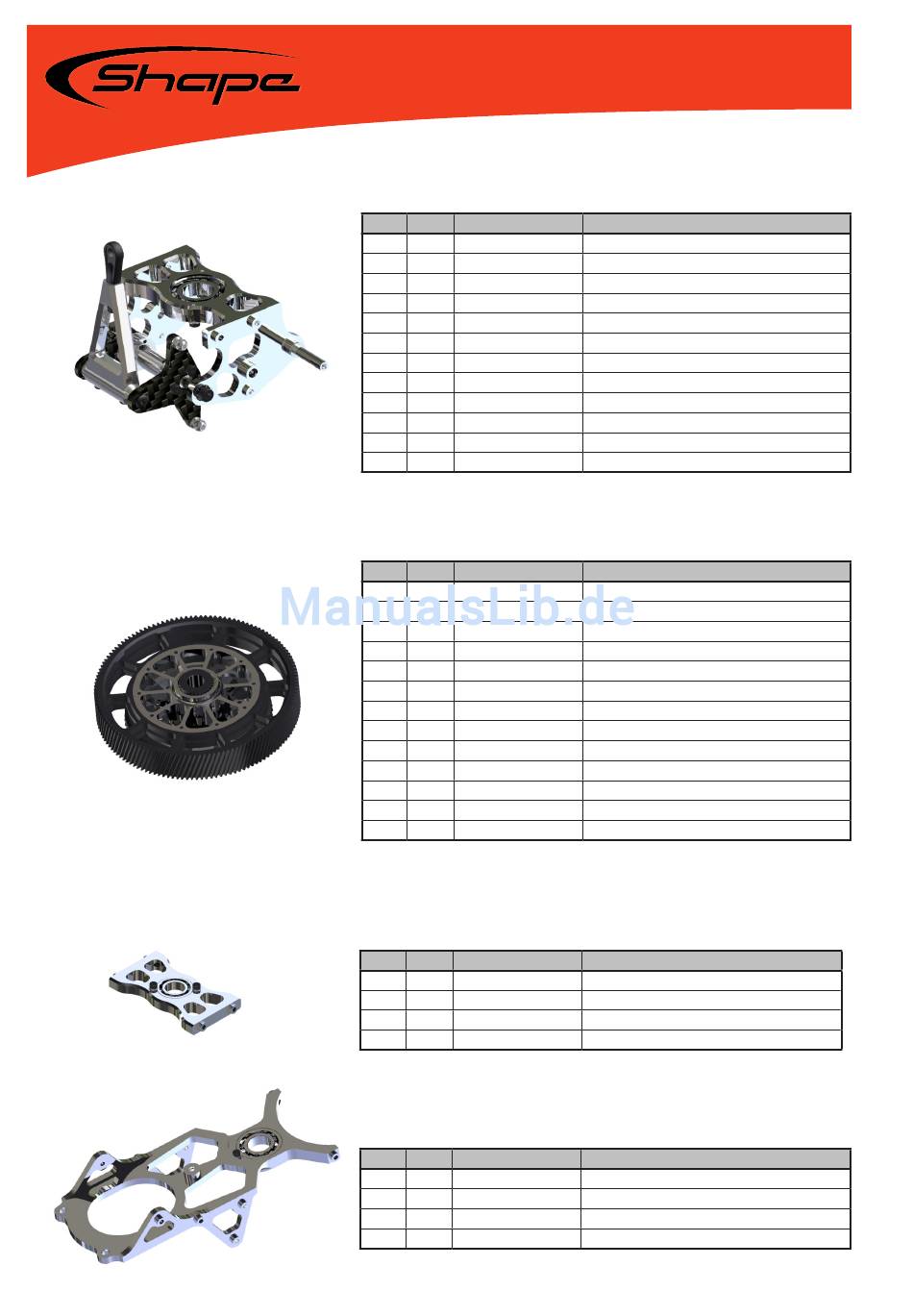

Baugruppen Übersicht
BG 4.4
POS.
QTY.
PARTNUMBER
1
2
SH900-263
2
1
SH900-261
3
2
SH900-226
4
1
SH900-075
5
2
MR84ZZ
6
2
DIN 912 M3X8
7
2
DIN 912 M3X6
8
2
DIN 912 M2X5
9
2
DIN 125 3,2 VA
10
2
DIN 125 2,2 VA
11
1
BG S8 4.3
12
1
61901ZZ
BG 5
POS.
QTY.
PARTNUMBER
1
1
SH900-265
2
1
SH900-236
3
1
SH900-222
4
1
SH900-117
5
1
SH900-093
6
1
HF2016
7
1
DIN 985 M4
8
1
DIN 912 M4X35
9
9
DIN 912 M3X10
10
10
DIN 7991 M3X12
11
1
DIN 125 4,3 VA
12
9
DIN 125 3,2 VA
13
2
61704ZZ
BG 6.1
POS.
QTY.
PARTNUMBER
1
1
SH900-237
2
2
DIN 912 M2X5
3
2
DIN 125 2,2 VA
4
1
61800ZZ
BG 6.2
POS.
QTY.
PARTNUMBER
1
1
SH900-216
2
1
DIN 912 M2X5
3
1
DIN 125 2,2 VA
4
1
61901ZZ
DESCRIPTION
WELLE
WELLE
DISTANZSCHEIBE 4X6.5X1
LAGERBOCK OBEN
RILLENLAGER 4X8X3
ZYLINDERKOPFSCHRAUBE M3X8
ZYLINDERKOPFSCHRAUBE M3X6
ZYLINDERKOPFSCHRAUBE M2X5
DIN 125 3,2 VA
DIN 125 2,2 VA
BG NICKANLENKUNG
RILLENLAGER 12X24X6
DESCRIPTION
TELLERRAD MODUL 1.5 Z=67
FREILAUFGEHÄUSE
AUFNAHME TELLERRAD
HAUPTZAHNRAD Z=130 M=1
FREILAUFHÜLSE
FREILAUF HF2016
SICHERUNGSMUTTER M4
ZYLINDERKOPFSCHRAUBE M4X35
ZYLINDERKOPFSCHRAUBE M3X10
SENKKOPFSCHRAUBE M3X12
DIN 125 4,3 VA
DIN 125 3,2 VA
RILLENLAGER 20X27X4
DESCRIPTION
LAGERBOCK UNTEN
ZYLINDERKOPFSCHRAUBE M2X5
DIN 125 2,2 VA
RILLENLAGER 10X19X5
DESCRIPTION
MOTORHALTER
ZYLINDERKOPFSCHRAUBE M2X5
DIN 125 2,2 VA
RILLENLAGER 12X24X6
