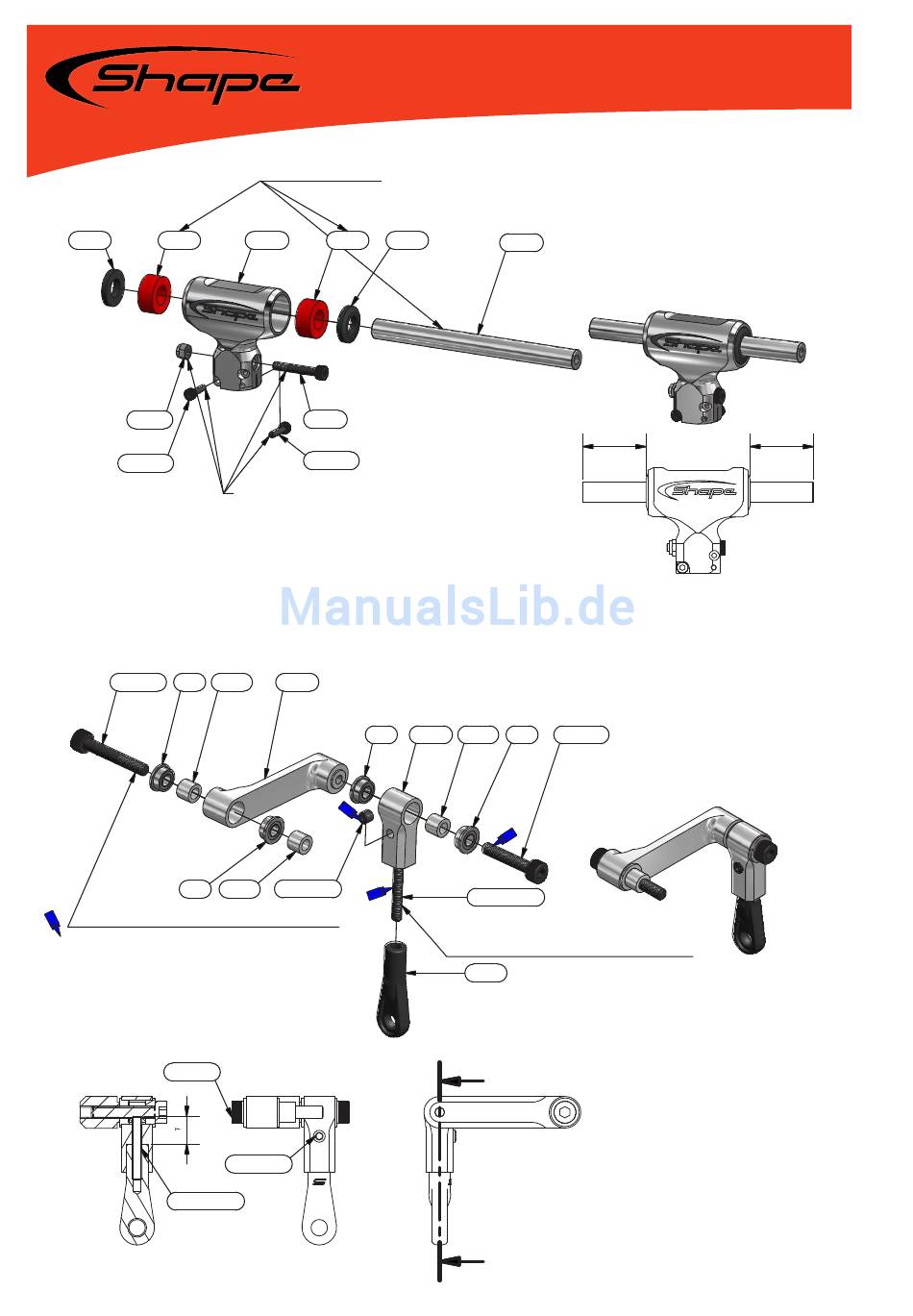

Shape S8 Bauanleitung Seite 8

SH900-172 SH900-221
BG S8 012
DIN 985 M4
DIN 912 M3x12
Schraubensicherung
mittelfest
2x zusammenbauen
DIN 912 M3x20 MF63ZZ
MF63ZZ
DIN 912 M3x20 erst beim verschrauben mit dem Zentralstück sichern
A-A ( 1 : 1 )
DIN 912 M3x20
DIN 913 - M2,5 x 16
Seite 8
vor dem Einbau fetten
SH900-272 SH900-221
BG TS-MITNEHMER
SH900-273
DIN 912 M3x12
DIN 985 M4, DIN 912 M3x12 und DIN 912 M4x24 zur Seite legen,
bis der Rotorkopf auf die Hauptrotorwelle geschraubt wird.
SH900-211 SH900-206
MF63ZZ
SH900-211 DIN 913 - M3 x 3
DIN 913 - M3 x 3
SH900-172
SH900-057
SH900-207 SH900-211 MF63ZZ DIN 912 M3x16
DIN 913 - M2,5 x 16
Die M2,5x16 bis knapp unter die Hülse SH900-211 eindrehen,
so das die Beweglichkeit gewährleistet ist; Schraubensicherung
nur auf die Seite zum Aluteil auftragen
SH900-051
A
A
Baugruppe 1
BG 1.1
31,5 31,5
BG 1.2
