Shape S8 Bauanleitung Seite 53

BG S8 041
Schraubensicherung
mittelfest

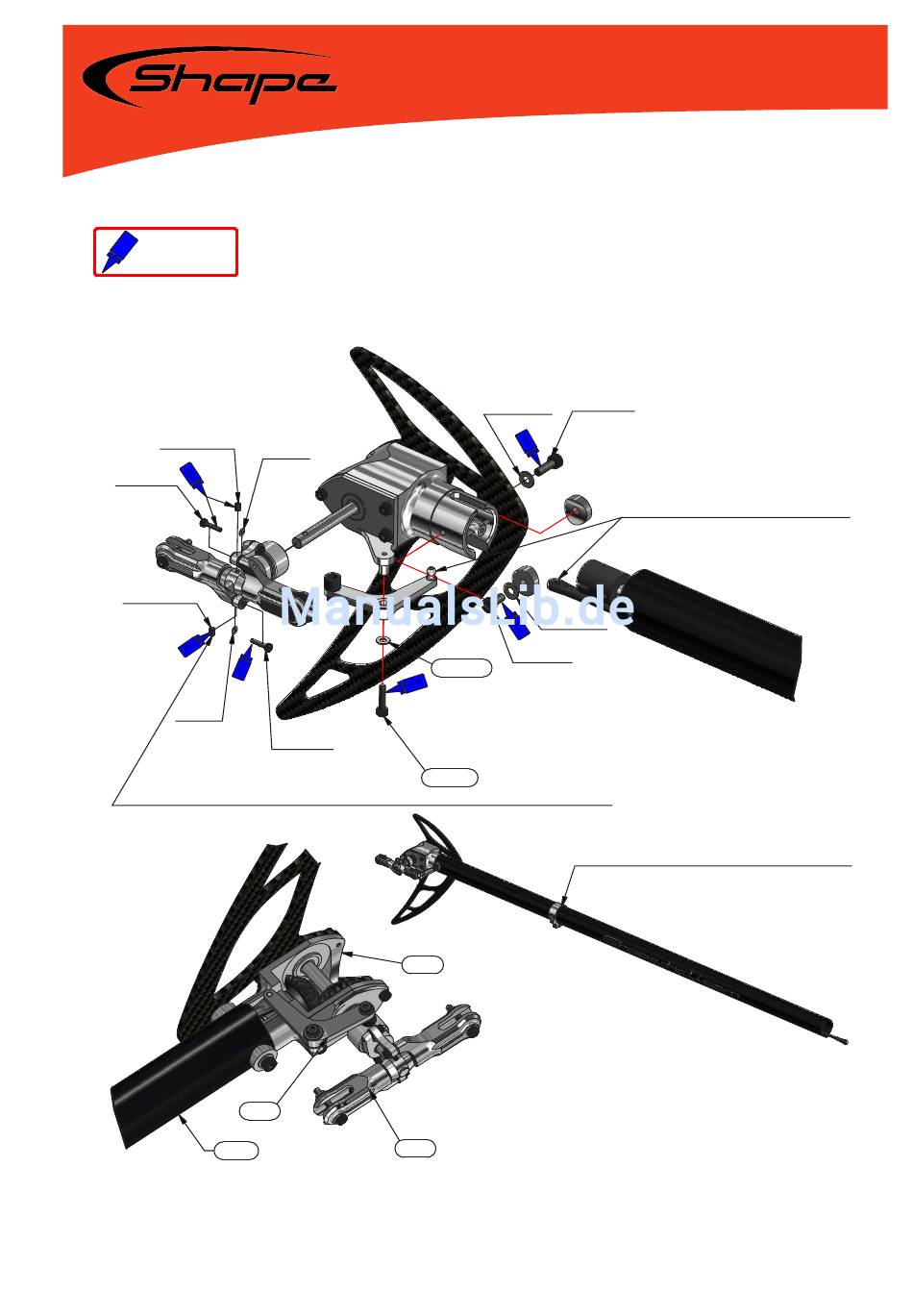

Die beiden Scheiben SH900-181 zwischen
Heckrotorblatthalter und Anlenkhebel
montieren (siehe Baugruppe 3)
DIN 913 - M3 x 4
DIN 912 M2x10
DIN 913 - M3 x 4
SH900-181
DIN 913 - M3 x 4 müssen in die Bohrungen der Heckrotorwelle fluchtend eingeschraubt werden!
BG S8 3.3
BG S8 12.4
BG HECKABTRIEB
SH900-181
DIN 125 3,2 VA
DIN 912 M2x10
DIN 912 M3x14
BG S8 3.4
BG S8 3.2
Baugruppe 19
DIN 912 M4x12
DIN 125 4,3 VA
SH00-051 Kugelpfanne vor dem Einbau des Umlenkhebels
auf den Kugelkopf aufklipsen.
DIN 125 4,3 VA
DIN 912 M4x8
Nicht vergessen Aluschelle SH900-105 aufzuschieben.
BG 19
Seite 53
