Shape S8 Bauanleitung Seite 45

BG S8 036 CHASSIS

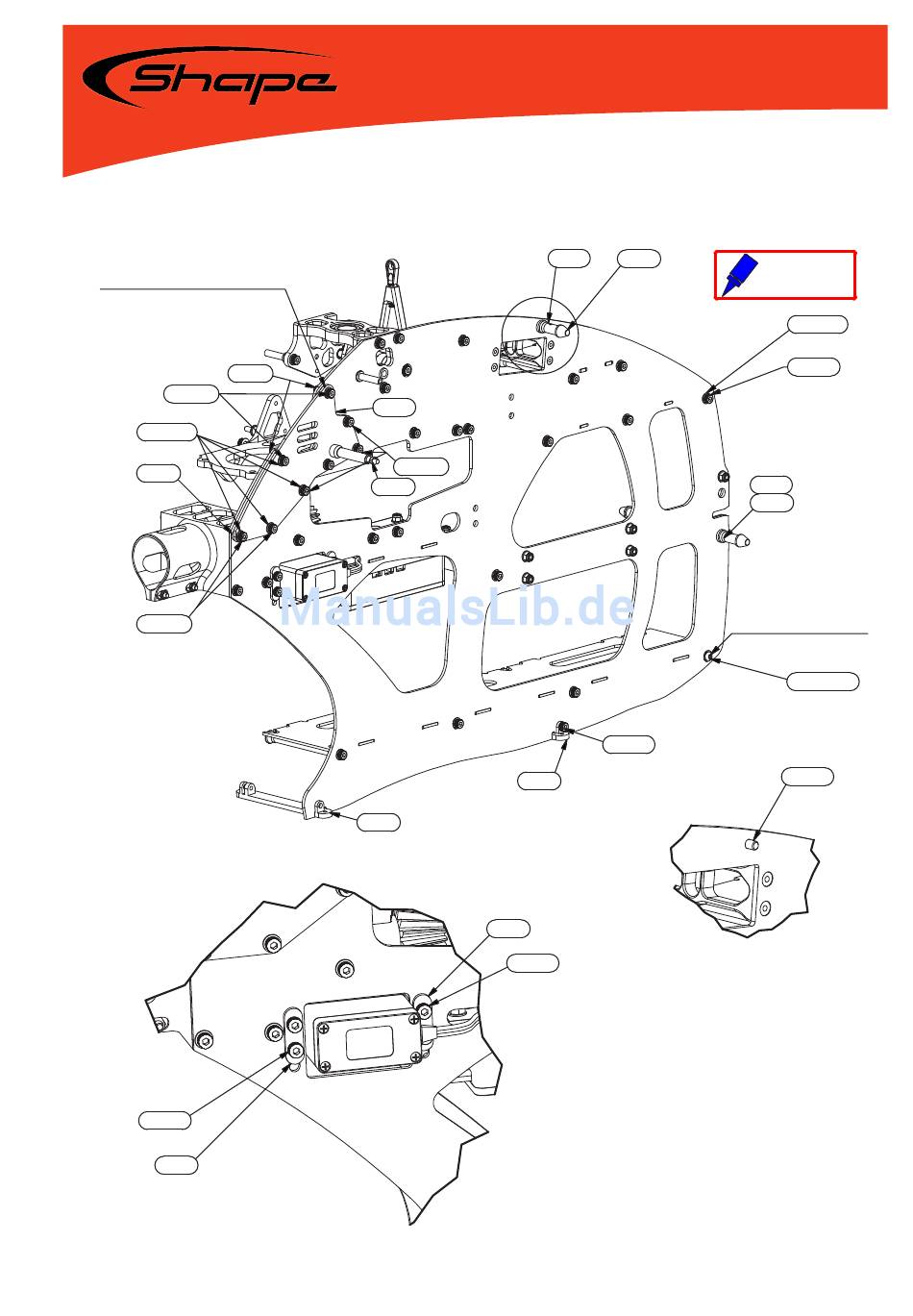

Die Scheiben SH900-245,
8 Stück pro Seite, zwischen
Versteifungsplatte SH900-214
und Chassis montieren.
DIN 985 M3
DIN 912 M3x12
DIN 125 3,2 VA
SH900-245
DIN 912 M3x10
DIN 912 M3x6
SH900-089
DIN 125 3,2 VA bei jeder Schraube verwenden
A
SH900-214
DIN 912 M3x10
SH900-249
SH900-250
SH900-089
DIN 912 M3x6
Baugruppe 15
SH900-153 SH900-256
DIN 912 M3x8
SH900-250
A ( 0,75 : 1 )
Nachdem das Heckrotorservo verbaut wurde die
linke Chassiehälfte montieren
BG 15
Schraubensicherung
mittelfest
DIN 125 3,2 VA
DIN 912 M3x6
SH900-153
SH900-265
Achtung hier Linsenkopfschraube
ISO 7380 - M3 x 6
DIN 912 M3x6
Seite 45
