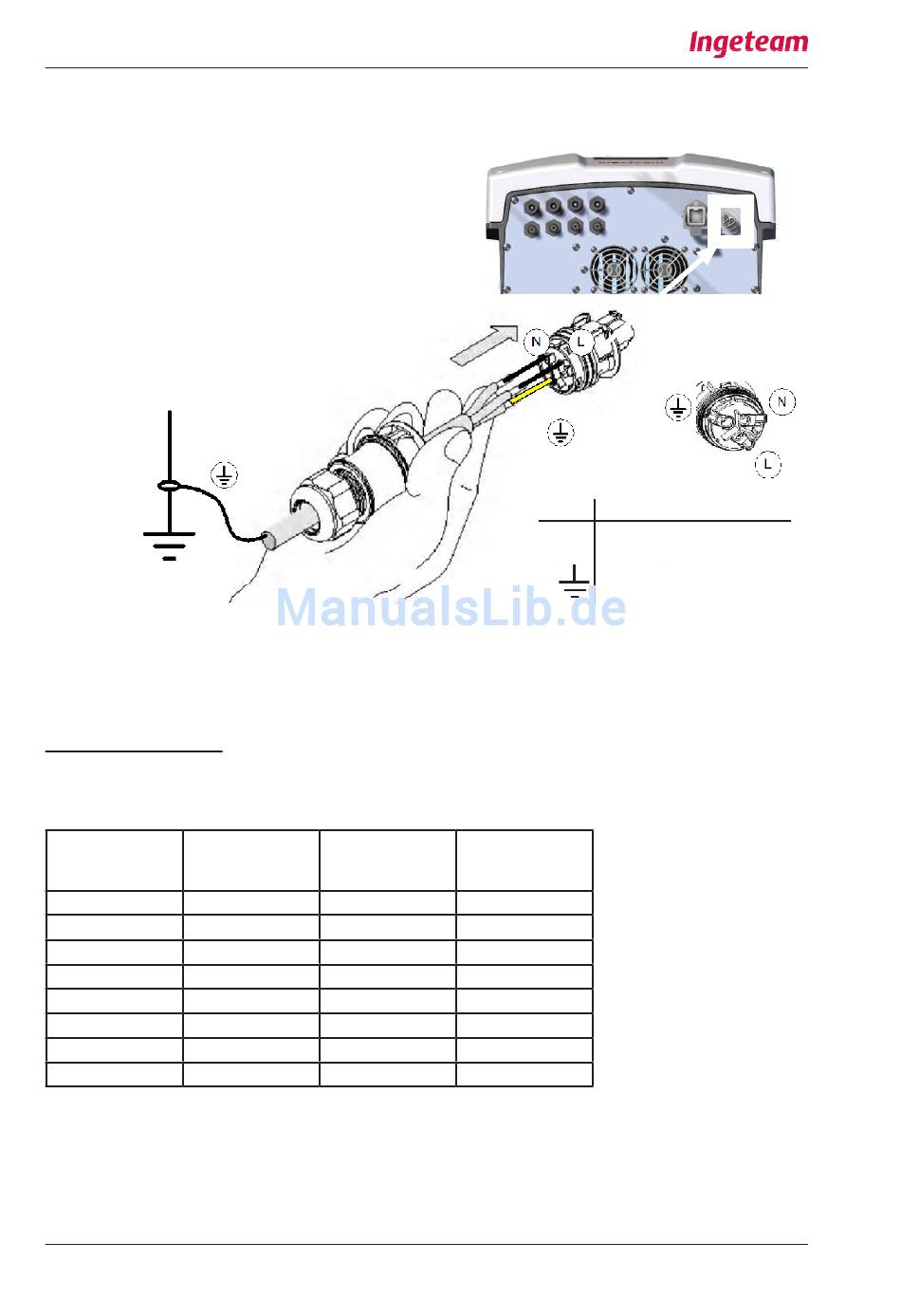

In der folgenden Abbildung wird angezeigt, wie der Schnellanschluss verkabelt ist.
Ingecon Sun 2.5TL, 3.3TL, 4,6TL, 5TL, 5
Ingecon Sun 2.5, 3.3
CATÁLOGOS
Ingecon Sun 2.5TL, 3TL, 3.3TL, 3.68TL,
4.6TL, 5TL, 6TL.
Ingecon
PC00ISA01_A
MANUALES
Manual de Usuario Ingecon

5.3.7.1 Anschlussschutz an das elektrische Stromnetz

Es müssen Schutzvorrichtungen für den Wechselrichteranschluss an das Stromnetz verwendet werden.
AAY2000IKE01
Leistungsschutzschalter
Es müssen Leistungsschutzschalter und/oder eine Sicherung für den Wechselrichteranschluss an das Stromnetz
angebracht werden.
Manual de Instalación Ingecon
In der folgenden Tabelle sind die zur Auswahl dieser Vorrichtung durch den Installateur erforderlichen Angaben
aufgeführt. Alle Angaben verstehen sich in Ampere.
Ingecon® Sun Max. Strom des
AAY2000IKH01
Wechselrichters
2.5 TL 13
Manual de Instalación de los Accesorios de Comunicación
3 TL 17
3.3 TL 17
AAX2002IKH01
3.68 TL 17
3.8 TL 18,8
4.6 TL 24,4
5 TL 25,5
6 TL 26,2
Zum Zeitpunkt der Auswahl der Schutzvorrichtung für eine Anlage ist zu berücksichtigen, dass die Fähigkeit zum
Abschalten davon höher als der Kurzschlussstrom am Stromnetzanschluss sein muss.
Daher ist die richtige Auswahl der Schutzvorrichtung zu treffen und zu berücksichtigen, dass die Arbeitsumge-
bungstemperatur den maximal zulässigen Strom durch diese Schutzvorrichtungen gemäß Angaben des Herstellers
beeinflusst.
AAY2000IKQ01 AAY2000IKH01
Rev. _B Rev. _B
