Installationshandbuch
Manual de instalación
INGECON® SUN LITE
INGECON® SUN LITE
AAY2000IKH01
AAY2000IKQ01
5

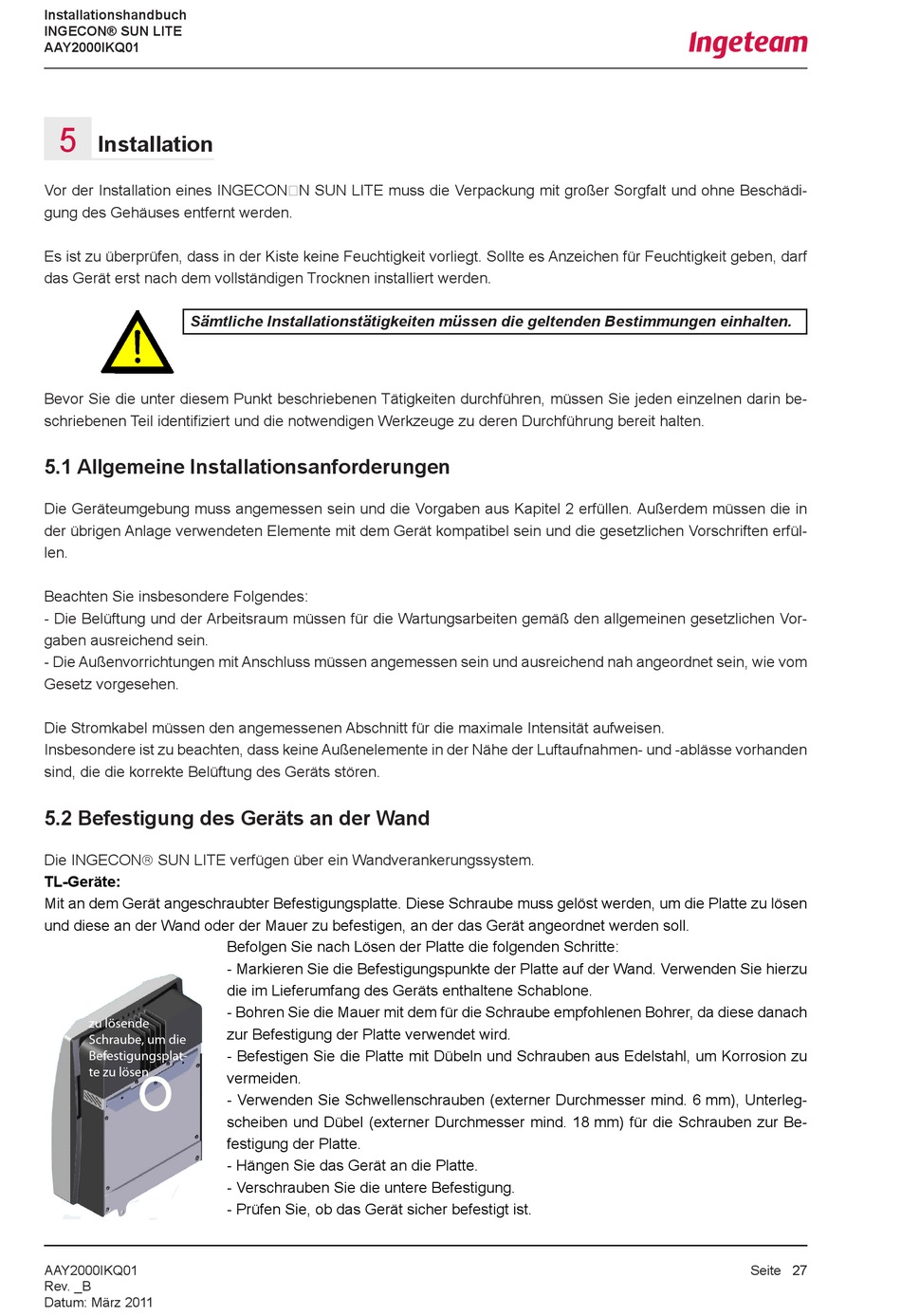

Installation
Vor der Installation eines INGECON N SUN LITE muss die Verpackung mit großer Sorgfalt und ohne Beschädi-
gung des Gehäuses entfernt werden.
Es ist zu überprüfen, dass in der Kiste keine Feuchtigkeit vorliegt. Sollte es Anzeichen für Feuchtigkeit geben, darf
das Gerät erst nach dem vollständigen Trocknen installiert werden.
Sämtliche Installationstätigkeiten müssen die geltenden Bestimmungen einhalten.
CATÁLOGOS
Ingecon
Bevor Sie die unter diesem Punkt beschriebenen Tätigkeiten durchführen, müssen Sie jeden einzelnen darin be-
schriebenen Teil identifiziert und die notwendigen Werkzeuge zu deren Durchführung bereit halten.
PC00ISA01_A
5.1 Allgemeine Installationsanforderungen
Die Geräteumgebung muss angemessen sein und die Vorgaben aus Kapitel 2 erfüllen. Außerdem müssen die in
der übrigen Anlage verwendeten Elemente mit dem Gerät kompatibel sein und die gesetzlichen Vorschriften erfül-
len.
Beachten Sie insbesondere Folgendes:
- Die Belüftung und der Arbeitsraum müssen für die Wartungsarbeiten gemäß den allgemeinen gesetzlichen Vor-
MANUALES
gaben ausreichend sein.
Manual de Usuario Ingecon
- Die Außenvorrichtungen mit Anschluss müssen angemessen sein und ausreichend nah angeordnet sein, wie vom
Gesetz vorgesehen.
AAY2000IKE01
Die Stromkabel müssen den angemessenen Abschnitt für die maximale Intensität aufweisen.
Insbesondere ist zu beachten, dass keine Außenelemente in der Nähe der Luftaufnahmen- und -ablässe vorhanden
sind, die die korrekte Belüftung des Geräts stören.
Manual de Instalación Ingecon
5.2 Befestigung des Geräts an der Wand
AAY2000IKH01
Die INGECON SUN LITE verfügen über ein Wandverankerungssystem.
TL-Geräte:
Mit an dem Gerät angeschraubter Befestigungsplatte. Diese Schraube muss gelöst werden, um die Platte zu lösen
Manual de Instalación de los Accesorios de Comunicación
und diese an der Wand oder der Mauer zu befestigen, an der das Gerät angeordnet werden soll.
AAX2002IKH01
zu lösende
Schraube, um die
Befestigungsplat-
te zu lösen
AAY2000IKQ01
AAY2000IKH01
Rev. _B
Rev. _B
Datum: März 2011
Fecha: Marzo 2011
DOCUMENTACIÓN RELACIONADA
®
Sun Catálogo Comercial
®
Sun LITE
Befolgen Sie nach Lösen der Platte die folgenden Schritte:
- Markieren Sie die Befestigungspunkte der Platte auf der Wand. Verwenden Sie hierzu
die im Lieferumfang des Geräts enthaltene Schablone.
- Bohren Sie die Mauer mit dem für die Schraube empfohlenen Bohrer, da diese danach
zur Befestigung der Platte verwendet wird.
- Befestigen Sie die Platte mit Dübeln und Schrauben aus Edelstahl, um Korrosion zu
vermeiden.
- Verwenden Sie Schwellenschrauben (externer Durchmesser mind. 6 mm), Unterleg-
scheiben und Dübel (externer Durchmesser mind. 18 mm) für die Schrauben zur Be-
festigung der Platte.
- Hängen Sie das Gerät an die Platte.
- Verschrauben Sie die untere Befestigung.
- Prüfen Sie, ob das Gerät sicher befestigt ist.
®
Sun LITE
Seite 27
Page 3
27
