Inhaltszusammenfassung für Ingeteam INGECON SUN 3Play

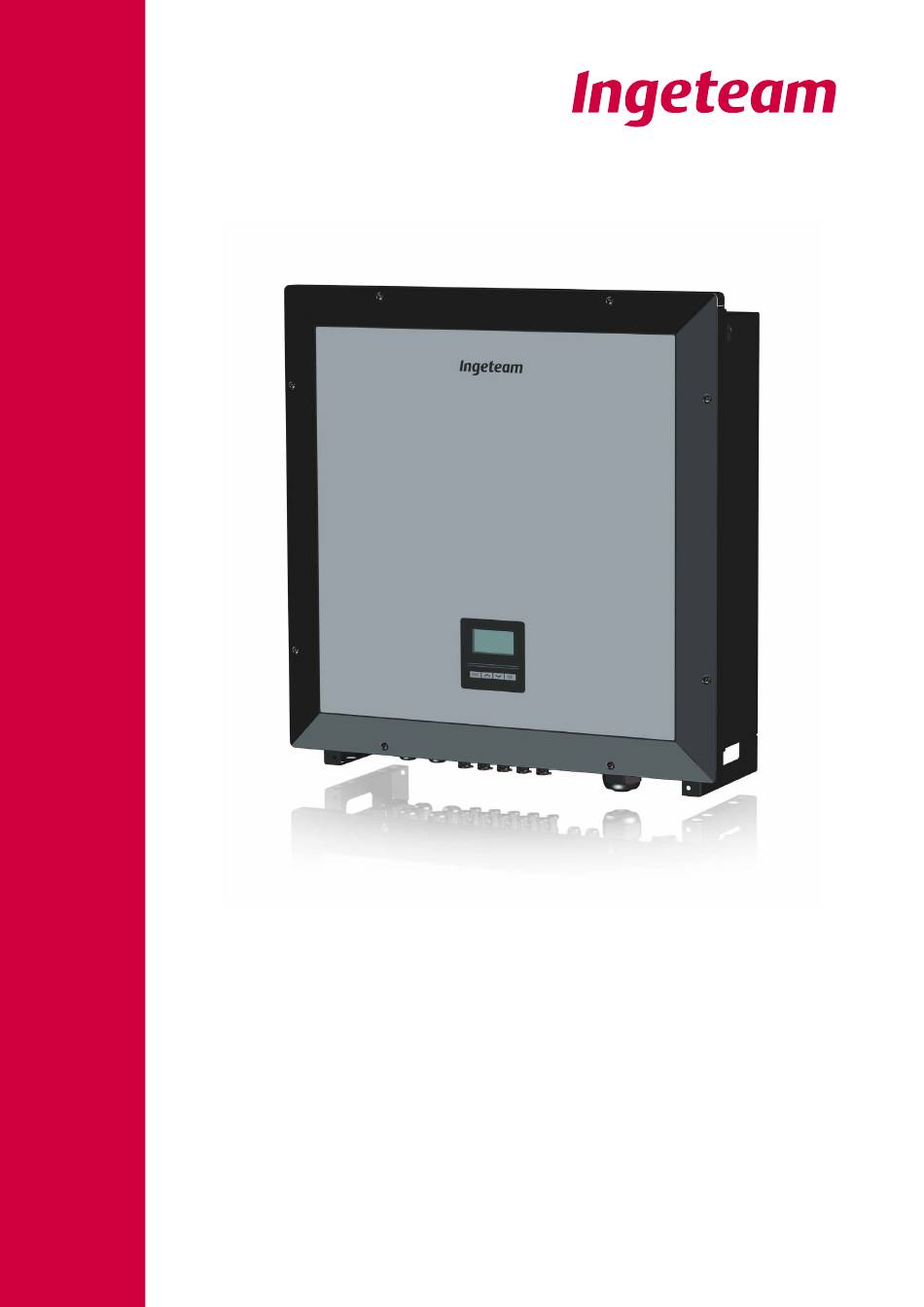

- Seite 1 INGECON SUN 3Play Handbuch für Montage und Betrieb Installation and usage manual Manual de instalación y uso Manuel d’installation et usage Manuale d’installazione e uso Manual de instalação e uso...
- Seite 2 Ingeteam Power Technology, S.A. - Energy ABI2011IQM01_ 06/2014 Avda. Ciudad de la Innovación, 13 31621 SARRIGUREN (Navarra) - Spain Tel.: +34 948 28 80 00 Fax.: +34 948 28 80 01 e-mail: solar.energy@ingeteam.com Service Call Center: +34 948 698 715...
- Seite 3 Ingeteam Deutsch English Español Français Italiano Português ABI2011IQM01_...
- Seite 4 Ingeteam Die Vervielfältigung, das in Verkehr bringen oder die Verwendung des vorliegenden Dokuments oder seines Inhalts erfordert eine vorherige schriftliche Genehmigung. Bei Nichteinhaltung wird eine Schadensersatzklage erhoben. Alle Rechte vorbehalten, einschließlich aller Rechte, die aus Patenten oder Markeneintragungen resultieren. Der Übereinstimmung des Inhalts dieses Dokuments mit der Hardware wurde überprüft. Dennoch können Unstimmigkeiten auftreten.
-
Seite 5: Inhaltsverzeichnis
2.5. Schutzgrad ............................9 2.6. Verschmutzungsgrad ........................9 2.7. Lärmverschmutzung .........................9 2.8. Anlagenschaltplan ...........................9 2.8.1. INGECON SUN 3Play TL ......................9 2.8.2. INGECON SUN 3Play TL M ....................10 2.9. Merkmalstabellen ..........................11 2.10. Beschreibung der Zugänge ......................13 3. Sicherheit .............................14 3.1. Sicherheitsbedingungen .........................14 3.2. Persönliche Schutzausrüstung (PSA) ....................15 4. - Seite 6 Ingeteam Inhaltsverzeichnis 10.2. Anforderungen an die Verkabelung für den DC-Anschluss ..............31 10.3. Vorgehen beim DC-Anschluss ......................32 11. Inbetriebnahme ...........................34 11.1. Prüfung des Geräts ........................34 11.1.1. Inspektion ...........................34 11.1.2. Hermetischer Geräteverschluss .....................34 11.2. Inbetriebnahme ...........................34 12. Bedienung der Anzeige .........................35 12.1. Tastatur und LED .........................35 12.2.
-
Seite 7: Informationen Zu Dieser Benutzeranleitung
Informationen zu dieser Benutzeranleitung Ingeteam 1. Informationen zu dieser Benutzeranleitung Diese Betriebsanleitung beschreibt die Geräte der Serie INGECON SUN 3Play und liefert die für eine einwandfreie Abnahme, Installation, Inbetriebnahme, Wartung und einen ordnungsgemäßen Betrieb sachdienlichen Informationen. 1.1. Anwendungsbereich und Nomenklatur Diese Betriebsanleitung gilt für die folgenden Geräte:... -
Seite 8: Gerätebeschreibung
Ingeteam Gerätebeschreibung 2. Gerätebeschreibung 2.1. Übersicht Grundsätzlich besteht der Zweck eines Wechselrichters in der Umwandlung des von der PV-Anlage erzeugten Gleichstroms in Wechselstrom zur Einspeisung in das Stromnetz. Die Leistungsstruktur dieser Wechselrichter erzielt einen hohen Wirkungsgrad mit einer flachen Kurve, verringert die Kosten und das Gewicht des Wechselrichters. -
Seite 9: Schutzgrad
Der Betrieb dieses Geräts erzeugt ein leises Surren. Das Gerät nicht in Wohnbereichen aufstellen und keine leichten Tragkonstruktionen verwenden, die dieses Surren möglicherweise verstärken. Die Montagefläche muss fest und für das Gewicht des Geräts ausgelegt sein. 2.8. Anlagenschaltplan 2.8.1. INGECON SUN 3Play TL Versionen P und P+ Wechselrichter Nicht verfügbar bei Version P. -
Seite 10: Ingecon Sun 3Play Tl M
Ingeteam Gerätebeschreibung 2.8.2. INGECON SUN 3Play TL M Versionen P und P+ Wechselrichter MPPT1 MPPT2 Nicht verfügbar bei Version P. Versionen S, S+ y S++ Wechselrichter MPPT1 MPPT2 Nicht verfügbar bei Version S. Nicht verfügbar bei Version S+. ABI2011IQM01_ - Handbuch für Montage und Betrieb... -
Seite 11: Merkmalstabellen
Gerätebeschreibung Ingeteam 2.9. Merkmalstabellen 10TL 12.5TL 15TL 20TL DC-Eingang Empfohlener Leistungsbereich PV-Anlage 10,3 ~ 13,4 kWp 12,9 ~ 16,8 kWp 15,5 ~ 20,1 kWp 20,6 ~ 26,8 kWp Maximale Eingangsspannung 1000 V 1000 V 1000 V 1000 V Spannungsbereich MPP... - Seite 12 Ingeteam Gerätebeschreibung 10TL M 12.5TL M 15TL M 20TL M DC-Eingang Empfohlener Leistungsbereich PV-Anlage 10,3 ~ 13,4 kWp 12,9 ~ 16,8 kWp 15,5 ~ 20,1 kWp 20,6 ~ 26,8 kWp Maximale Eingangsspannung 1000 V 1000 V 1000 V 1000 V...
-
Seite 13: Beschreibung Der Zugänge
Schnelle DC-Anschlüsse. Zugeschnittene Stopfbuchsen der Verkabelung des Zubehörs. Stopfbuchsen für AC-Verkabelung. AC-Trennschalter (P, P+, S+, S++). Ventilator. INGECON SUN 3Play TL M DC-Trennschalter (P, P+, S+, S++). SD-Kartenlesegerät. Stopfbuchsen DC-Verkabelung (S, S+, S++). Schnelle DC-Anschlüsse. Zugeschnittene Stopfbuchsen der Verkabelung des Zubehörs. -
Seite 14: Sicherheit
Ingeteam Sicherheit 3. Sicherheit In diesem Bereich werden die unterschiedlichen Sicherheitshinweise angeführt und Angaben zur persönlichen Schutzausrüstung (PSA) gemacht. 3.1. Sicherheitsbedingungen Allgemeine Hinweise Die in dieser Betriebsanleitung beschriebenen Arbeiten dürfen nur von qualifiziertem Personal durchgeführt werden. Als Mindestanforderung an qualifiziertes Personal im Sinne dieser Betriebsanleitung gilt die Einhaltung sämtlicher für die Installation und den Betrieb dieses Geräts geltenden Normen,... -
Seite 15: Persönliche Schutzausrüstung (Psa)
Während des Gerätebetriebs darf keine Klemme entfernt bzw. angeschlossen werden. Zuerst muss das Gerät abgeschaltet und sichergestellt werden, dass keine Spannung anliegt. 3.2. Persönliche Schutzausrüstung (PSA) Bei Arbeiten am Gerät ist stets mindestens die folgende von Ingeteam empfohlene Schutzausrüstung zu tragen. Bezeichnung Erläuterung Sicherheitsschuhe Gemäß... - Seite 16 Die zu Arbeiten am Gerät eingesetzten Werkzeuge und/oder Geräte für Tätigkeiten zu einem Zeitpunkt, zu dem Spannung geführt wird, müssen eine Isolierung von mindestens Kategorie III-1000 Volt aufweisen. Sollte die Gesetzeslage vor Ort eine andere Art von persönlicher Schutzausrüstung vorsehen, ist die von Ingeteam empfohlene Ausrüstung dementsprechend zu vervollständigen.
-
Seite 17: Entgegennahme Und Lagerung Des Geräts
Bitte lassen Sie das Gerät bis unmittelbar vor der Installation in der Verpackung. 4.2. Geräteidentifikation Die Seriennummer des Geräts identifiziert das Gerät eindeutig. Bei jeglicher Kommunikation mit Ingeteam ist diese Nummer anzugeben. Die Seriennummer des Geräts ist auf dem Typenschild angegeben. -
Seite 18: Gerätetransport
• Vibrationen sind möglichst zu vermeiden, da sie eine spätere Fehlfunktion verursachen können. Sollten Sie eine Anomalie feststellen, setzen Sie sich bitte unverzüglich mit Ingeteam in Verbindung. Entsorgung der Verpackung Die gesamte Verpackung kann einem befugten Entsorger für nicht gefährliche Abfälle übergeben werden. -
Seite 19: Vorarbeiten Zur Geräteinstallation
Vorarbeiten zur Geräteinstallation Ingeteam 6. Vorarbeiten zur Geräteinstallation Bei der Standortwahl und Installationsplanung für das Gerät muss gewissen Anforderungen, die sich aus den Gerätemerkmalen ergeben, Beachtung geschenkt werden. Die Anforderungen werden in diesem Kapitel erläutert. 6.1. Umgebung • Die Geräte sind an einem für die Installations- und Wartungsarbeiten zugänglichen Ort aufzustellen, an dem die Bedienung der Tastatur und das Ablesen der LED-Anzeigen auf der Vorderseite möglich sind. -
Seite 20: Umgebungsbedingungen
Es müssen Leistungsschutzschalter und/oder eine Sicherung für den Anschluss des Wechselrichters an das Stromnetz installiert werden. In der folgenden Tabelle sind die zur Auswahl dieser Vorrichtung durch den Installateur erforderlichen Angaben aufgeführt. Nennstrom des Max. Strom INGECON SUN 3PLAY Leistungsschutzschalters des Wechselrichters Typ B 10TL 15 A 20 A ABI2011IQM01_ - Handbuch für Montage und Betrieb...
