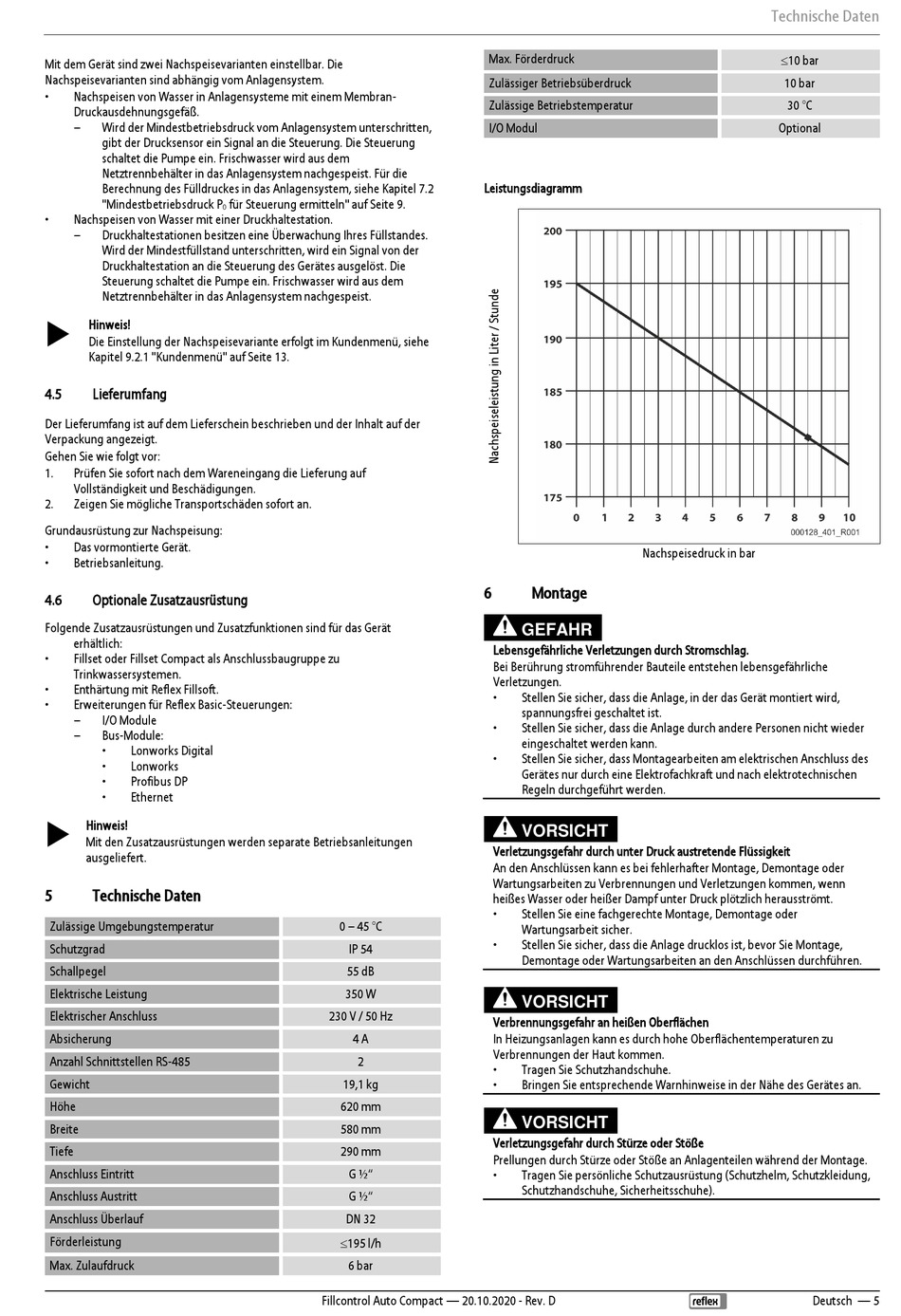

Mit dem Gerät sind zwei Nachspeisevarianten einstellbar. Die
Nachspeisevarianten sind abhängig vom Anlagensystem.
•
Nachspeisen von Wasser in Anlagensysteme mit einem Membran-
Druckausdehnungsgefäß.
–
Wird der Mindestbetriebsdruck vom Anlagensystem unterschritten,
gibt der Drucksensor ein Signal an die Steuerung. Die Steuerung
schaltet die Pumpe ein. Frischwasser wird aus dem
Netztrennbehälter in das Anlagensystem nachgespeist. Für die
Berechnung des Fülldruckes in das Anlagensystem, siehe Kapitel 7.2
"Mindestbetriebsdruck P
•
Nachspeisen von Wasser mit einer Druckhaltestation.
–
Druckhaltestationen besitzen eine Überwachung Ihres Füllstandes.
Wird der Mindestfüllstand unterschritten, wird ein Signal von der
Druckhaltestation an die Steuerung des Gerätes ausgelöst. Die
Steuerung schaltet die Pumpe ein. Frischwasser wird aus dem
Netztrennbehälter in das Anlagensystem nachgespeist.
Hinweis!
Die Einstellung der Nachspeisevariante erfolgt im Kundenmenü, siehe
Kapitel 9.2.1 "Kundenmenü" auf Seite 13.
4.5
Lieferumfang
Der Lieferumfang ist auf dem Lieferschein beschrieben und der Inhalt auf der
Verpackung angezeigt.
Gehen Sie wie folgt vor:
1.
Prüfen Sie sofort nach dem Wareneingang die Lieferung auf
Vollständigkeit und Beschädigungen.
2.
Zeigen Sie mögliche Transportschäden sofort an.
Grundausrüstung zur Nachspeisung:
•
Das vormontierte Gerät.
•
Betriebsanleitung.
4.6
Optionale Zusatzausrüstung
Folgende Zusatzausrüstungen und Zusatzfunktionen sind für das Gerät
erhältlich:
•
Fillset oder Fillset Compact als Anschlussbaugruppe zu
Trinkwassersystemen.
•
Enthärtung mit Reflex Fillsoft.
•
Erweiterungen für Reflex Basic-Steuerungen:
–
I/O Module
–
Bus-Module:
•
Lonworks Digital
•
Lonworks
•
Profibus DP
•
Ethernet
Hinweis!
Mit den Zusatzausrüstungen werden separate Betriebsanleitungen
ausgeliefert.
5
Technische Daten
Zulässige Umgebungstemperatur
Schutzgrad
Schallpegel
Elektrische Leistung
Elektrischer Anschluss
Absicherung
Anzahl Schnittstellen RS-485
Gewicht
Höhe
Breite
Tiefe
Anschluss Eintritt
Anschluss Austritt
Anschluss Überlauf
Förderleistung
Max. Zulaufdruck
für Steuerung ermitteln" auf Seite 9.
0
0 – 45 °C
IP 54
55 dB
350 W
230 V / 50 Hz
4 A
2
19,1 kg
620 mm
580 mm
290 mm
G ½"
G ½"
DN 32
195 l/h
6 bar
Fillcontrol Auto Compact — 20.10.2020 - Rev. D
Max. Förderdruck
Zulässiger Betriebsüberdruck
Zulässige Betriebstemperatur
I/O Modul
Leistungsdiagramm
Nachspeisedruck in bar
6
Montage
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Tragen Sie Schutzhandschuhe.
•
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
VORSICHT
Verletzungsgefahr durch Stürze oder Stöße
Prellungen durch Stürze oder Stöße an Anlagenteilen während der Montage.
•
Tragen Sie persönliche Schutzausrüstung (Schutzhelm, Schutzkleidung,
Schutzhandschuhe, Sicherheitsschuhe).
Technische Daten
10 bar
10 bar
30 °C
Optional
Deutsch — 5
