Um den Kabeleinschub zu ersetzen:
• Entfernen Sie die 3 oder 4 Kreuzschlitzschrauben, mit denen
ein Einsätze am Drehtisch befestigt ist.
• Heben Sie den Einsatz vom Tisch ab.
• Entfernen Sie eventuell unter dem Einsatz angesammelte
Ablagerungen.
• Setzen Sie den Wechseleinsatz ein und ersetzen Sie die drei
Befestigungsschrauben.
• Wiederholen Sie den Vorgang für die andere Seite.
• Stellen Sie sicher, dass alle 6 oder 8 Befestigungsschrauben
fest angezogen sind und dass beide Einsätze bündig und
waagerecht im Tisch sitzen.
Antriebsriemen spannen / wechseln
WARNUNG: Versuchen Sie diese Verfahren nur, wenn das Gerät
von der Stromversorgung getrennt ist.
Riemen spannen:
• Um Zugang zum Getriebegehäuse zu erhalten, entfernen
Sie die Kunststoffgehäusedeckel, indem Sie die zwei (2)
Kreuzschlitzschrauben lösen, die sie festhalten. (Abb. 46)
• Lösen Sie die vier (4) Inbusschrauben, mit denen der Motor
befestigt ist. (Abb. 47)
• Die Spannschraube (Abb. 48) ist durch ein Loch in der
Rückseite des Getriebegehäuses aus Aluminium zugänglich.
• Drehen Sie die Einstellschraube mit einem Inbusschlüssel,
im Uhrzeigersinn, um die Spannung zu erhöhen, gegen den
Uhrzeigersinn, um die Spannung zu reduzieren.
• Der Riemen sollte über den beiden Antriebsscheiben
ziemlich straff sein mit ca. 6mm Durchbiegung am
Mittelpunkt zwischen den Riemenscheiben.
• Legen Sie einen Finger unter den Antriebsriemen und
drücken Sie ihn leicht nach oben, um die Spannung zu
erkennen. (Abb. 49)
• Wenn die Riemenspannung korrekt ist, ziehen Sie die vier (4)
Zylinderschrauben fest und bringen Sie die Abdeckung des
Getriebegehäuses wieder an.
Riemen austauschen:
• Wie erste zwei Anweisungen zur Riemenspannung oben.
• Entfernen Sie die gesamte Spannung vom Motor, indem Sie
die Spannschraube gegen den Uhrzeigersinn drehen.
• Entfernen Sie den Antriebsriemen.
• Neuen Antriebsriemen auf die beiden Riemenscheiben
fädeln. Sicherstellen, dass die „Vs" im Riemen auf die in
den Riemenscheiben eingearbeiteten „Vs" passen und
dass der Riemen vollständig über die Breite der beiden
Riemenscheiben passt.
• Spannen Sie den Riemen wie zuvor beschrieben.
• Ersetzen Sie Abdeckung des Getriebegehäuses.

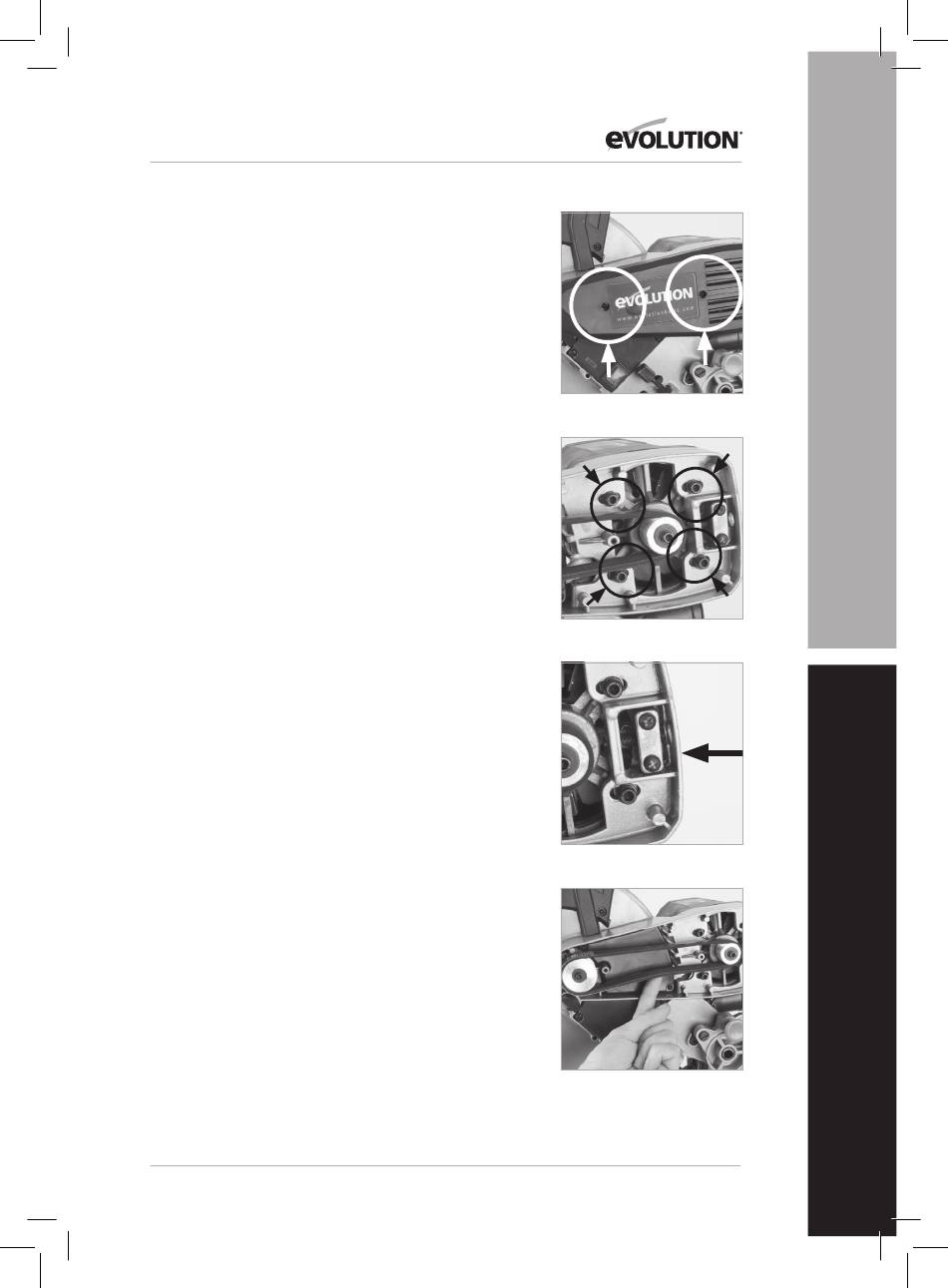

Abb. 46
Abb. 47
Abb. 48
Abb. 49
