ENTNAHMESTUTZEN BLINDSTOPFEN
(falls bereitgestellt)
Verwenden Sie beim Schneiden von Materialien auf Stahlbasis
den Blindstopfen anstelle des Staubbeutels.
ENTNAHMESTUTZEN ADAPTERROHR
Verwenden Sie das Adapterrohr, um den Absauganschluss der
Maschine an geeignete handelsübliche Vakuum-Absauggeräte
(nicht im Lieferumfang enthalten) anzuschließen, die über
einen Innendurchmesser oder Einlassöffnungen von Ø30 mm
verfügen.
WERKSTÜCKAUFLAGESTÄBE
Werkstückauflagehalterungen können je nach Bedarf auf einer
oder beiden Seiten der Gerätebasis angebracht werden.
• Rechte Seite. Lösen Sie die Halteschraube der Halterung an der
oberen Vorderseite der Gerätebasis.
• Führen Sie die Werkstückhalterungen in die Haltebohrungen
im Sockel ein. Vollständig hineinschieben, um einen positiven
Standort sicherzustellen.
HINWEIS: Ungefähr 75mm (2-19/20") der, (Abb. 44a) Werk-
stückauflagestäbe sollten in den Sockel geschoben werden, um
eine positiven Standort zu gewährleisten.
• Ziehen Sie die Halteschraube an. (Abb. 44b)
• Wiederholen Sie den Vorgang für die linke Seite.
Um einen Werkstückauflagestab zu entfernen, lösen Sie
einfach die entsprechende Halteschraube und schieben Sie
den Werkstückauflagestab aus der Maschine. Für zukünftige
Verwendung sicher aufbewahren.
Der Wiederholungsstopp
Die Verwendung des Wiederholungsstopps kann den Bediener
bei wiederholten Schneidvorgängen erheblich unterstützen.
Wenn viele Materialstücke auf die gleiche Länge geschnitten
werden müssen, kann die Verwendung des Wieder-
holungsstopps die Genauigkeit und Effizienz verbessern.
Den Wiederholungsstopp einrichten
• Lösen Sie die Rändelschrauben des Wiederholungsstopps so,
dass die Arme des Werkstückauflagestabes durch die Löcher
im Wiederholungsstopp gleiten können.
• Positionieren Sie den Wiederholanschlag ungefähr auf halber
|
(Abb. 44a & 44b)
(Abb. 45)
31

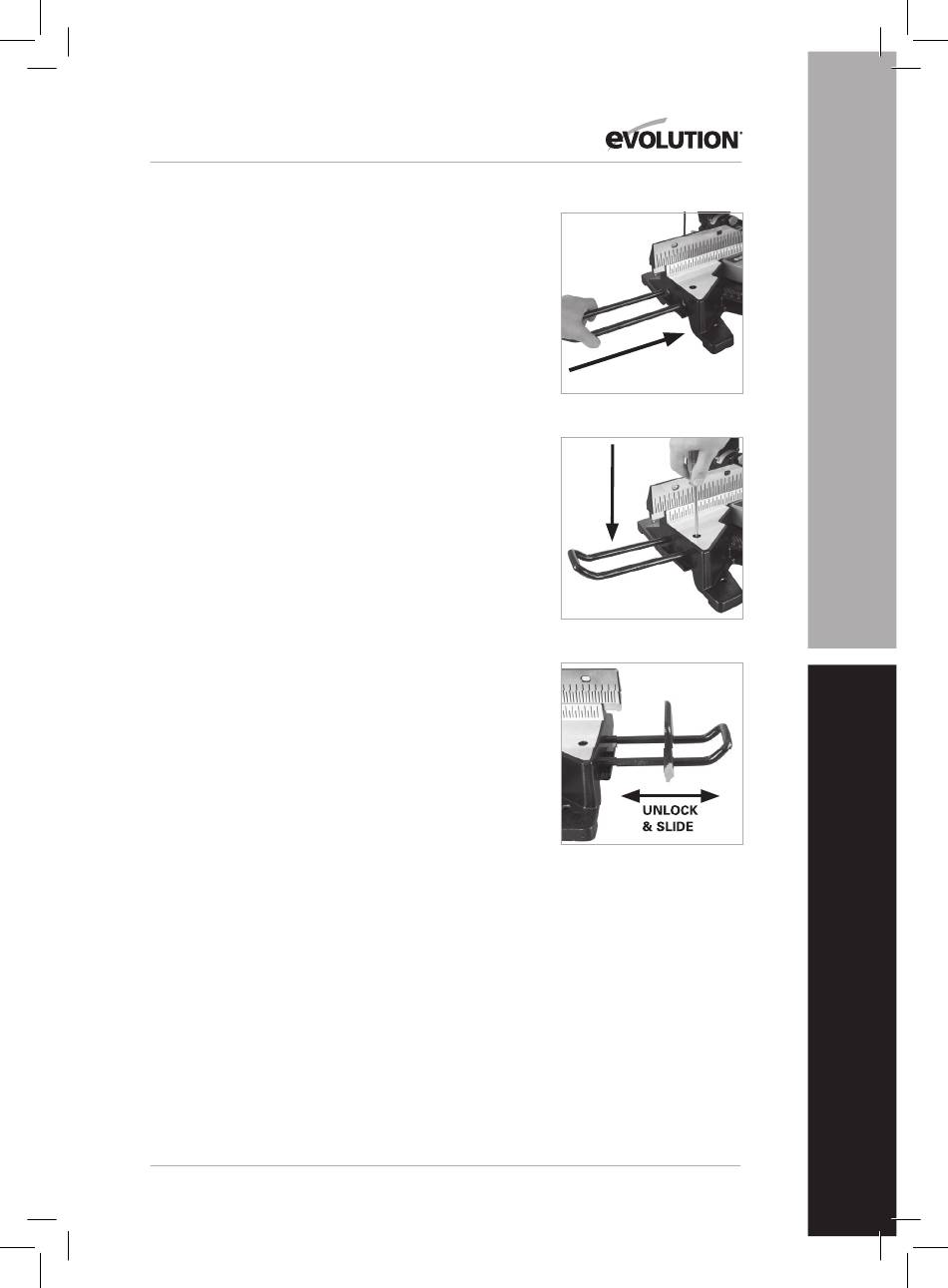

Abb. 44a
Abb. 44b
Abb. 45
