GEHRUNGSSCHNITT - SCHNEIDKOPF NEIGEN

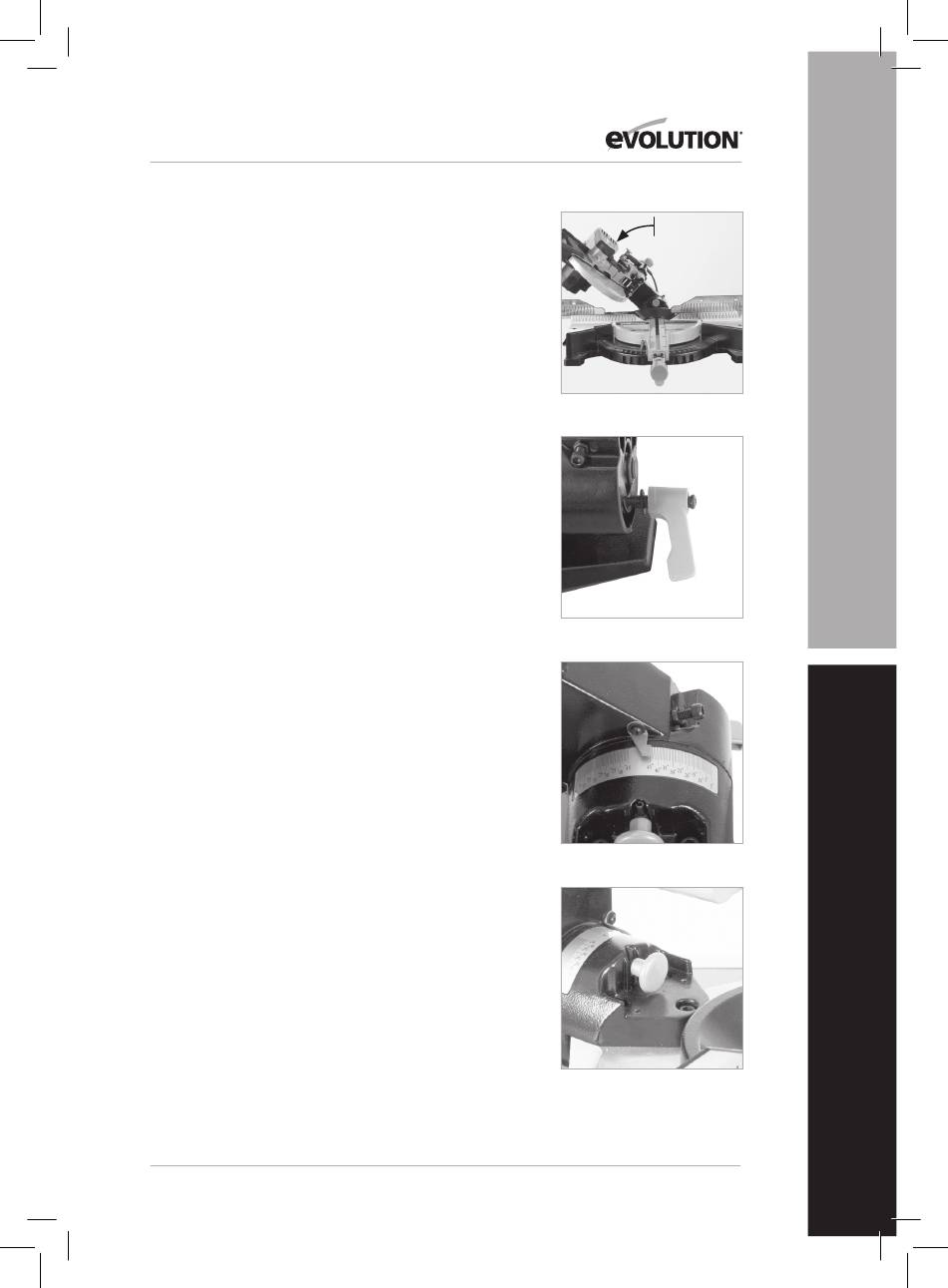

Ein Gehrungsschnitt (Abb. 32) wird mit auf 0
eingestelltem Drehtisch erstellt.
HINWEIS: Möglicherweise müssen Sie den oberen Teil des
Anschlags einstellen, um Spielraum für den sich bewegenden
Schneidkopf zu schaffen.
Der Schneidkopf kann von der Normalposition 0°(senkrechte
Position) bis zu einem maximalen Winkel von 45° von der
Senkrechten zur linken und rechten Seite geneigt werden.
Gehrungsschnitte sind mit oder ohne Ausfahren des Schlitten-
systems möglich.
Um den Schneidkopf nach links zu kippen:
• Lösen Sie den Neigungsverriegelungshebel. (Abb. 33)
• Neigen Sie den Schneidkopf in den gewünschten Winkel.
Eine Winkelmessskala dient als Einstellhilfe. (Abb. 34)
• Ziehen Sie den Neigungsverriegelungshebel fest, wenn der
gewünschte Winkel erreicht wurde.
HINWEIS: Der Bevelverriegelungshebel ist federgespannt
und kann mit der Bedienungsschraube neu positioniert
werden. Eine Neupositionierung kann erforderlich sein, um
Interferenzen mit anderen Teilen des Gerätes zu vermeiden,
wenn bestimmte Gehrungswinkel ausgewählt werden.
Neu positionieren:
• Hebel anheben und in eine geeignete Position drehen.
• Hebel loslassen.
Stellen Sie sich beim Schneiden auf die linke Seite des Griffs.
Wenn das Schneiden abgeschlossen ist:
• EIN/AUS-Trigger loslassen, aber lassen Sie Ihre Hände in
Position und lassen Sie die Klinge vollständig stoppen.
• Den Schneidkopf in seine obere Position steigen und
den unteren Messerschutz vollständig ausfahren lassen,
bevor Sie Ihre Hände entfernen.
• Den Schneidkopf wieder in die senkrechte Position bringen.
• Ziehen Sie den Winkelverriegelungshebel an.
Den Schneidkopf nach rechts kippen:
• Den rechten Bevel-Zugangsstift herausziehen. (Abb.
35) Drehen Sie den Stift um ¼ Drehung, um ihn in der
Gehrung
0
Abb. 32
Abb. 33
Abb. 34
Abb. 35
