Schäden, z.B. die Klinge.
• Lassen Sie beschädigte Teile von einem kompetenten
Techniker austauschen und führen Sie eine Sicherheits-
überprüfung durch
Verwenden Sie das Gerät erneut.
UNTERSTÜTZUNG LANGER WERKSTÜCKE
Das freie Ende eines langen Werkstücks sollte auf der gleichen
Höhe wie der Gerätetisch gehalten werden. Der Bediener sollte in
Betracht ziehen, zusätzlich zu den Tischverlängerungsstangen eine
entfernte Werkstückauflage zu verwenden, falls dies erforderlich ist.
INSTALLIEREN ODER ENTFERNEN DER KLINGE
WARNUNG: Führen Sie diesen Vorgang nur aus, wenn das Gerät
vom Stromnetz getrennt ist.
WARNUNG: Verwenden Sie nur Original Evolution-Klingen, die
für diese Maschine entwickelt wurden.
Stellen Sie sicher, dass die maximale Geschwindigkeit des
Messers höher ist als die Geschwindigkeit des Motors.
HINWEIS: Es wird empfohlen, dass der Bediener bei der
Handhabung der Klinge während der Installation oder beim
Wechseln der Klinge Schutzhandschuhe trägt
• Stellen Sie sicher, dass sich der Schneidkopf in der oberen
Position befindet.
• Entfernen Sie die Halteklammer für den unteren Teil des
Bedienungsarms.
(Abb. 38) Lösen Sie den Betätigungsarm der Schutzein-
richtung.
• Drücken Sie den Trigger für den unteren Blattschutz (A) und
drehen Sie den unteren Blattschutz (B) nach oben in den
oberen Blattschutz. (Abb. 39)
• Drücken Sie die schwarze Wellensperre, um die Welle zu
verriegeln. (Abb. 40)
• Lösen Sie mit dem mitgelieferten Inbusschlüssel die
Wellenschraube und entfernen Sie die Unterlegscheibe und
den Blattflansch sowie das Blatt von der Welle. (Abb. 41)
HINWEIS: Die Wellenschraube hat ein Linksgewinde. Zum
Lösen im Uhrzeigersinn drehen. Zum Festziehen gegen den
Uhrzeigersinn drehen
• Installieren Sie die neue Klinge. Stellen Sie sicher, dass der
Rotationspfeil auf der Klinge mit dem Rotationspfeil im
Uhrzeigersinn des oberen Schutzes übereinstimmt.

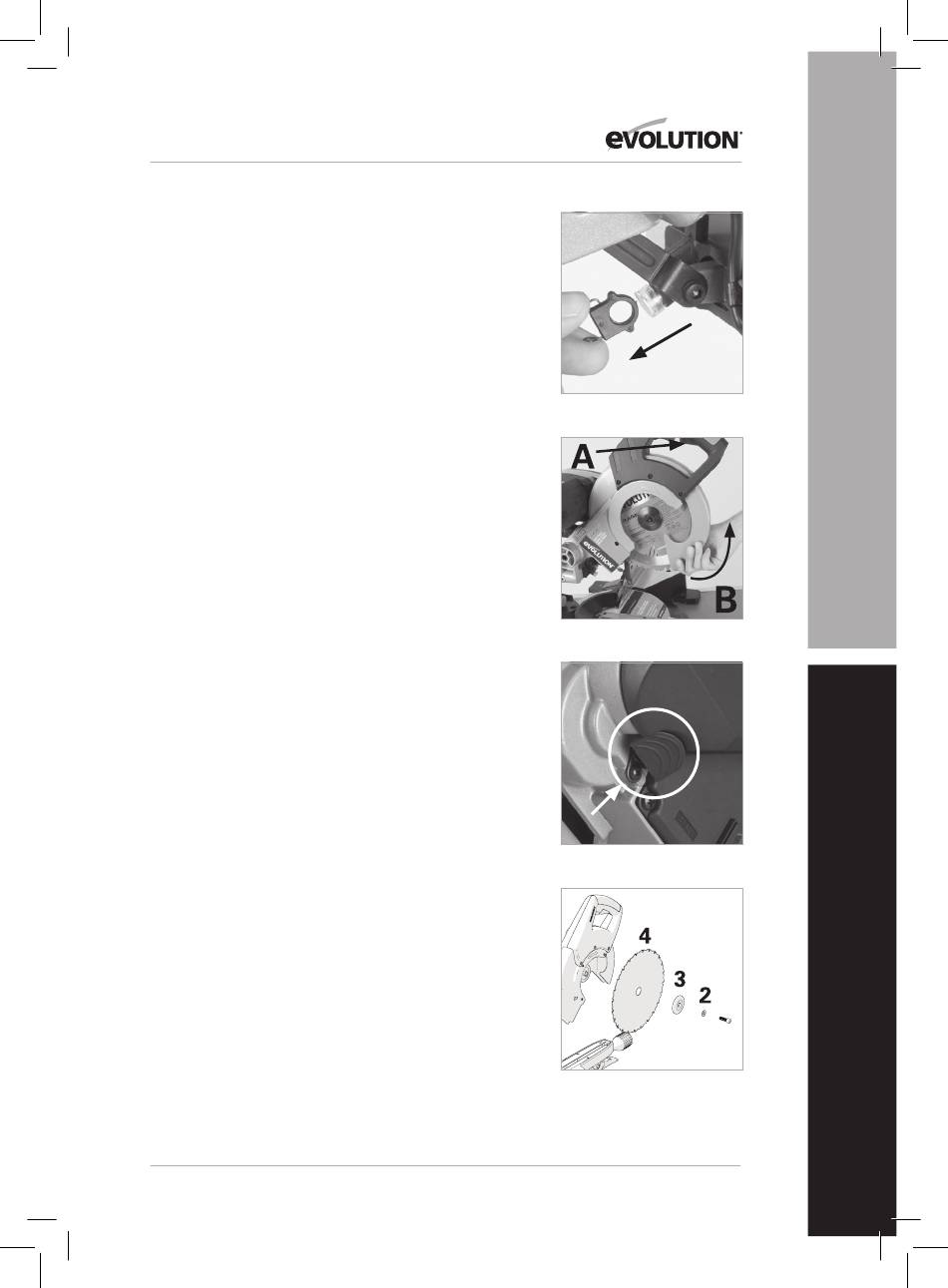

Abb. 38
Abb. 39
Abb. 40
Abb. 41 View of
(1) Arbor screw, (2) Washer,
(3) Blade flange, (4) Blade
