BEVEL WINKEL (0
UND 45
0
0
Abschrägungsanschlag Einstellung
0
• Stellen Sie sicher, dass sich der Schneidkopf in der gesperrten
Position befindet und der Verriegelungsstift vollständig in
der Buchse eingerastet ist.
(siehe Abb. A Seite 11)
• Stellen Sie sicher, dass der Schneidkopf an seinem Anschlag
senkrecht steht und der Abschrägungszeiger auf der Skala 0
anzeigt. (Abb. 11)
• Lockern Sie den Griff für die Neigungsverriegelung.
• Platzieren Sie den Ingenieurs Winkel auf dem Tisch mit einer
Kante gegen den Tisch und der anderen Kante gegen das
Messer (Vermeidung von TCT-Spitzen). (Abb. 12)
• Wenn das Sägeblatt nicht genau einen 90
die Einstellung des Gehrung-Tisches erforderlich.
• Lösen Sie die zwei (2) Innensechskantschrauben an der
Rückseite des Bevel-Arms (Abb. 13)
• Verwenden Sie zwei Schraubendreher, von denen einer in
die Buchse mit der linken Feststellschraube (Linke Hand)
eingesetzt wird, und der andere in die Buchse mit der rechten
Feststellschraube (Rechte Hand).(Abb. 14)
• Lassen Sie die Schraubendreher mit den Gewindestiften
einrasten.
• Drehen Sie eine der Schrauben ganz leicht, als würden Sie
sie lösen, während Sie gleichzeitig die andere ebensoweit
anziehen.
• Der Abschrägungsarm bewegt sich geringfügig nach rechts
oder links, je nachdem in welche Richtung die Stellschrauben
gedreht werden.
• Der Bediener sollte regelmäßig die Ausrichtung der Klinge
mit dem Winkel prüfen.
• Wenn eine genaue Ausrichtung erreicht wurde, ziehen Sie die
zwei (2) Kopfschrauben an der Rückseite des Bevel-Arms an.
)
0
0
Winkel bildet, ist
0
21

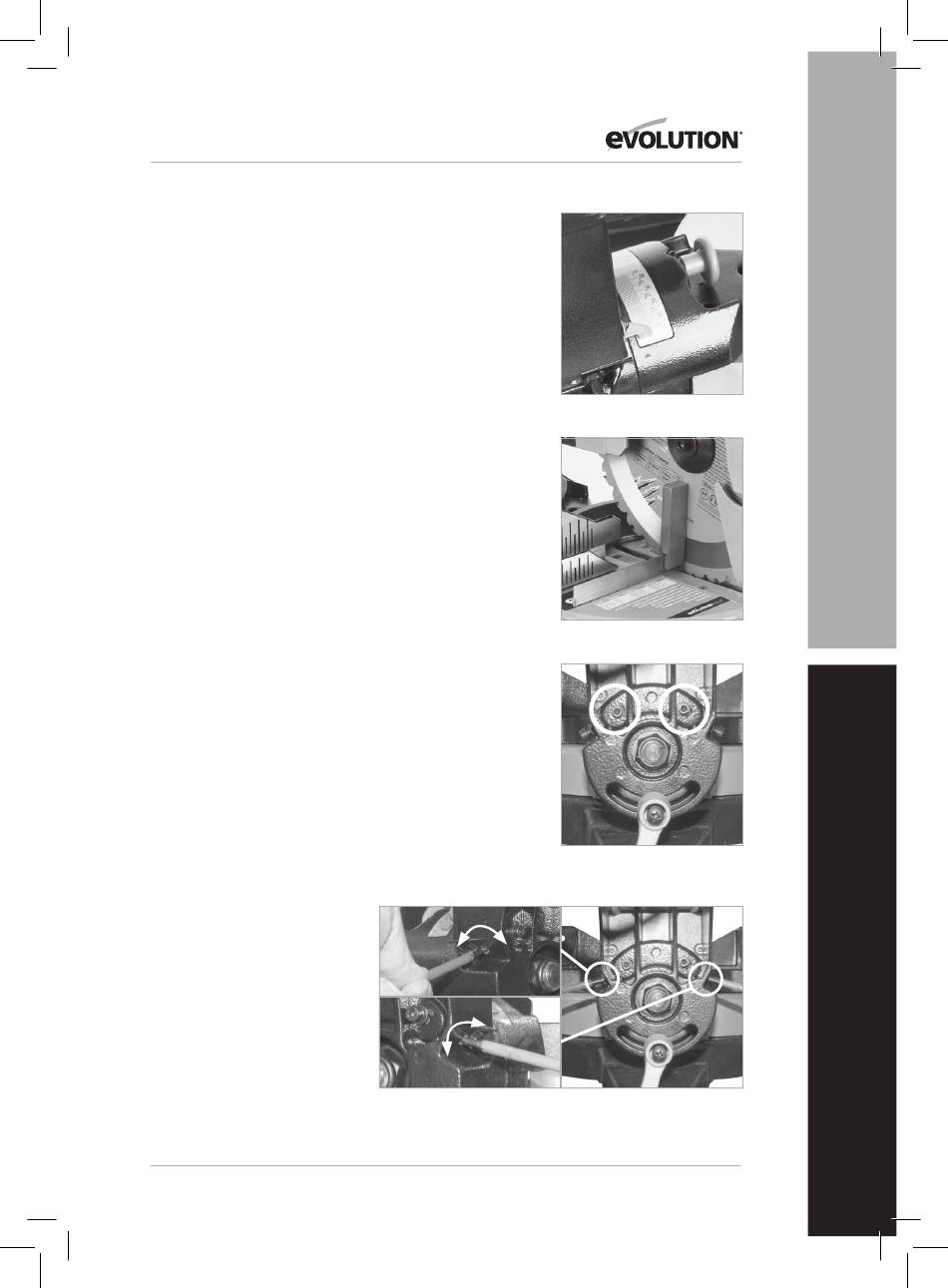

Abb. 11
Abb. 12
Abb. 13
Abb. 14
