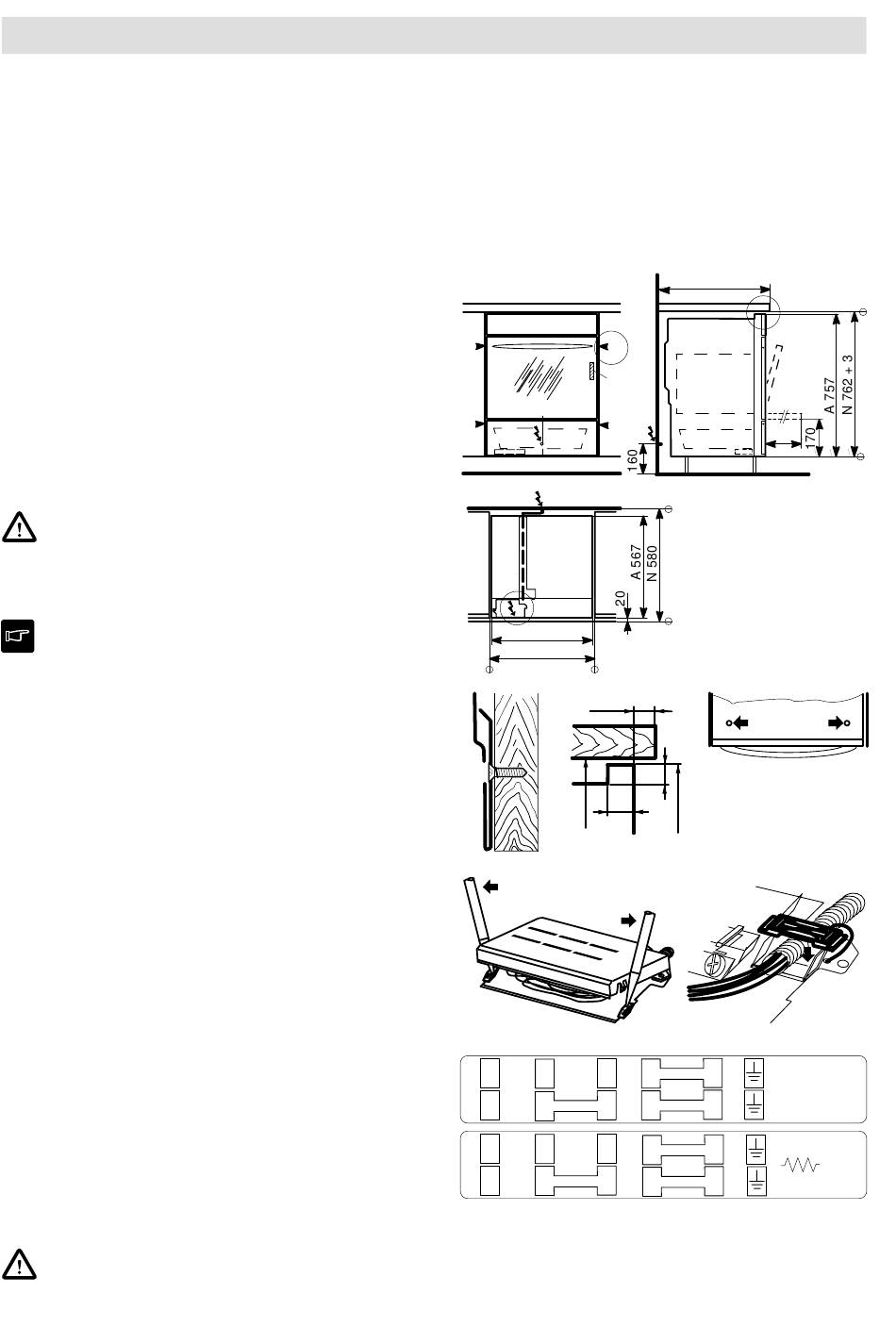

Istruzioni di montaggio per cucina SMS larghezza 55 cm (400V / 230V)

Montaggio

1. a)Montate le piastre di cottura secondo le
istruzioni No.374307900/374307901 in mondo
che le prese delle piastre di cottura possono
essere collegate prima di infilare la cucina
nella nicchia.
Collegare esattamente secondo il quadro
delle piastre.
Un collegamento di terra separato non è
necessario.
b) Montate la superficie di vetroceramica e la
conca di cottura seguendo le apposite istru–
zioni separate.
2. Togliete il cassetto dell'apparecchio, per fare que-
sto premete prima al centro del suo frontale fino a
che avviene il suo disinnesto dal chiavistello, tirate
poi il cassetto fino all'arresto e sollevatelo.
3. Tenete la cucina per le maniglie laterali di trasporto
ed infilatela nella nicchia.
4. Fissate la cucina su ambedue i lati con due viti (v.
part. A).
Nel montaggio accanto ad una stufa a legna si
deve inserire, per motivi di sicurezza, un pan-
nello resistente al calore ed isolante termico
all'altezza dell'apparecchio e per una profon-
dità di almeno 30cm.
In vecchie cucine di metallo l'apparecchio puo'
essere fissato in alto con la staffa di fissaggio
No Kit: 805013250–00/8. Per tale scopo si de-
vono praticare due fori da 2,8mm secondo il
contrassegno a stampo. (v. part. C)

Allacciamento elettrico / Linea di alimentazione

L'allacciamento elettrico deve essere effettuato da un
installatore autorizzato.
Utilizzate per l'allacciamento alla rete una linea del tipo
H05VV–F o superiore.
L'installazione dell'apparecchio deve avvenire tramite
un cavo di alimentazione con presa o nel caso di un
collegamento con la rete fissa necessario installare un
interruttore omnipolare con apertura minima fra i con-
tatti di 3 mm in grado di separare tutti i poli dell'appa-
recchio dalla rete.
Nel caso dell'allacciamento mediante una presa di cor-
rente, questa dovrà essere posizionata al di fuori del
vano di coordinazione. Per un collegamento diretto
prevedere un cavo lungo 120 cm.
1. Aprite l'accesso alla morsettiera (v. part. D)
2. Collegate la morsettiera secondo lo schema.
3. Assicurare il cavo mediante una decisa pressione
sulla chiusura a scatti (v. part. E)
4. Assicuratevi che il cavo sia bloccato.
Chiudete il collegamento con la morsettiera.
5. Posare il cavo di collegamento sotto il canale di
protezione in modo che non strisci contro il cas-
setto.
In caso di servizio l'apparecchio deve ve-
nire separato dalla linea di alimentazione.
78
Contrariamente alle disposizioni per installazioni do-
mestiche della SEV par. 47.330.1 , l'apparecchio può
venire alloggiato in materiali infiammabili. Pareti e so-
lai infiammabili situati sopra alla superficie di cottura
devono essere rivestiti con materiali incombustibili se-
condo le disposizioni dell'organo di vigilanza antincen-
dio incaricato per la zona cantonale pertinente.
A
A
Targhetta
A
A
D
A 548
N 550
particolare A particolare B
min. 20
20
N
particolare D
Schema dei collegamenti
L1 L2 L3
L1
L2
L1 L2 L3
L1
L2
Denominazione delle fasi
L1, L2, L3 corrispondono a R, S, T.
600
B
A
A
435
A= Apparecchio
N= Nicchia
particolare C
ø 2,8 mm
15
A
particolare E
400V3~50Hz
400V2~50Hz
N 400V3N~50Hz
N 400V2N~50Hz
315 3721 11 / 03.99
230V
