SEG Electronics GmbH
6.4
Test mit Wandlersekundärstrom (Sekundärtest)
6.4.1 Benötigte Geräte
Strom- und Spannungsmesser Kl. 1 oder besser
Hilfsspannungsquelle passend zur Geräte-Nennhilfsspannung
Ein- oder dreiphasige Wechselstromquelle mit einstellbarer Phasenverschiebung
Timer zur Messung der Auslösezeit (Genauigkeit ±10 ms)
Schaltgerät
6.4.2 Beispiel einer Testschaltung
Zur Simulation eines asymmetrisch belasteten Netzes ist normalerweise eine dreiphasige
regelbare Stromquelle mit einstellbarer Phasenlage der Ströme erforderlich. Die Funktion des
MRS1 kann jedoch auch mit einer einphasigen Stromquelle getestet werden. Abb. 6.1 zeigt ein
einfaches Beispiel einer einphasigen Testschaltung mit regelbarer Stromquelle zum Prüfen des
Gerätes.

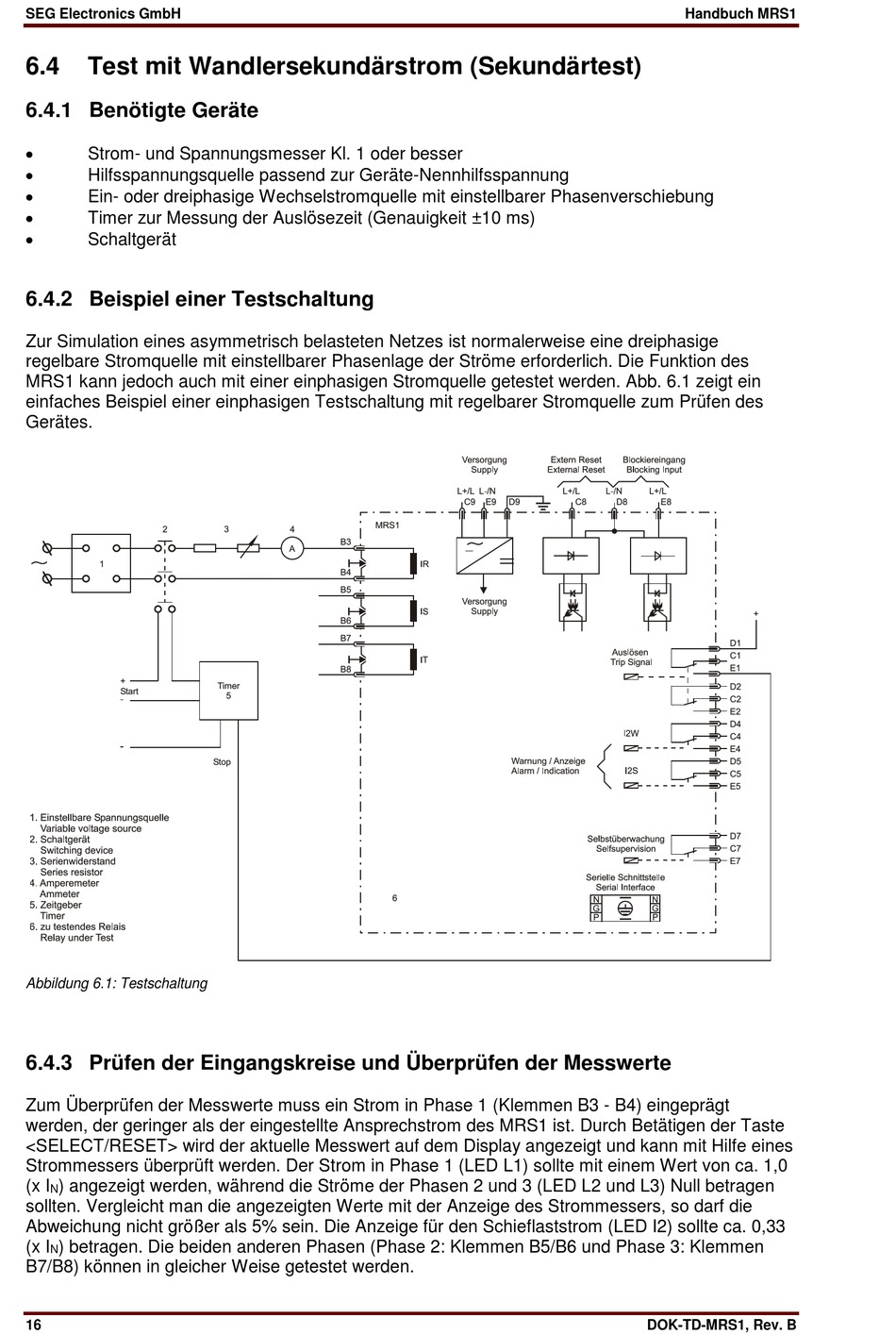

Abbildung 6.1: Testschaltung
6.4.3 Prüfen der Eingangskreise und Überprüfen der Messwerte
Zum Überprüfen der Messwerte muss ein Strom in Phase 1 (Klemmen B3 - B4) eingeprägt
werden, der geringer als der eingestellte Ansprechstrom des MRS1 ist. Durch Betätigen der Taste
<SELECT/RESET> wird der aktuelle Messwert auf dem Display angezeigt und kann mit Hilfe eines
Strommessers überprüft werden. Der Strom in Phase 1 (LED L1) sollte mit einem Wert von ca. 1,0
(x I
) angezeigt werden, während die Ströme der Phasen 2 und 3 (LED L2 und L3) Null betragen
N
sollten. Vergleicht man die angezeigten Werte mit der Anzeige des Strommessers, so darf die
Abweichung nicht größer als 5% sein. Die Anzeige für den Schieflaststrom (LED I2) sollte ca. 0,33
(x I
) betragen. Die beiden anderen Phasen (Phase 2: Klemmen B5/B6 und Phase 3: Klemmen
N
B7/B8) können in gleicher Weise getestet werden.
16
Handbuch MRS1
DOK-TD-MRS1, Rev. B
