5 Installation
Standardverkabelung (kein Vakuum, ohne Leitungstreiberboxen)

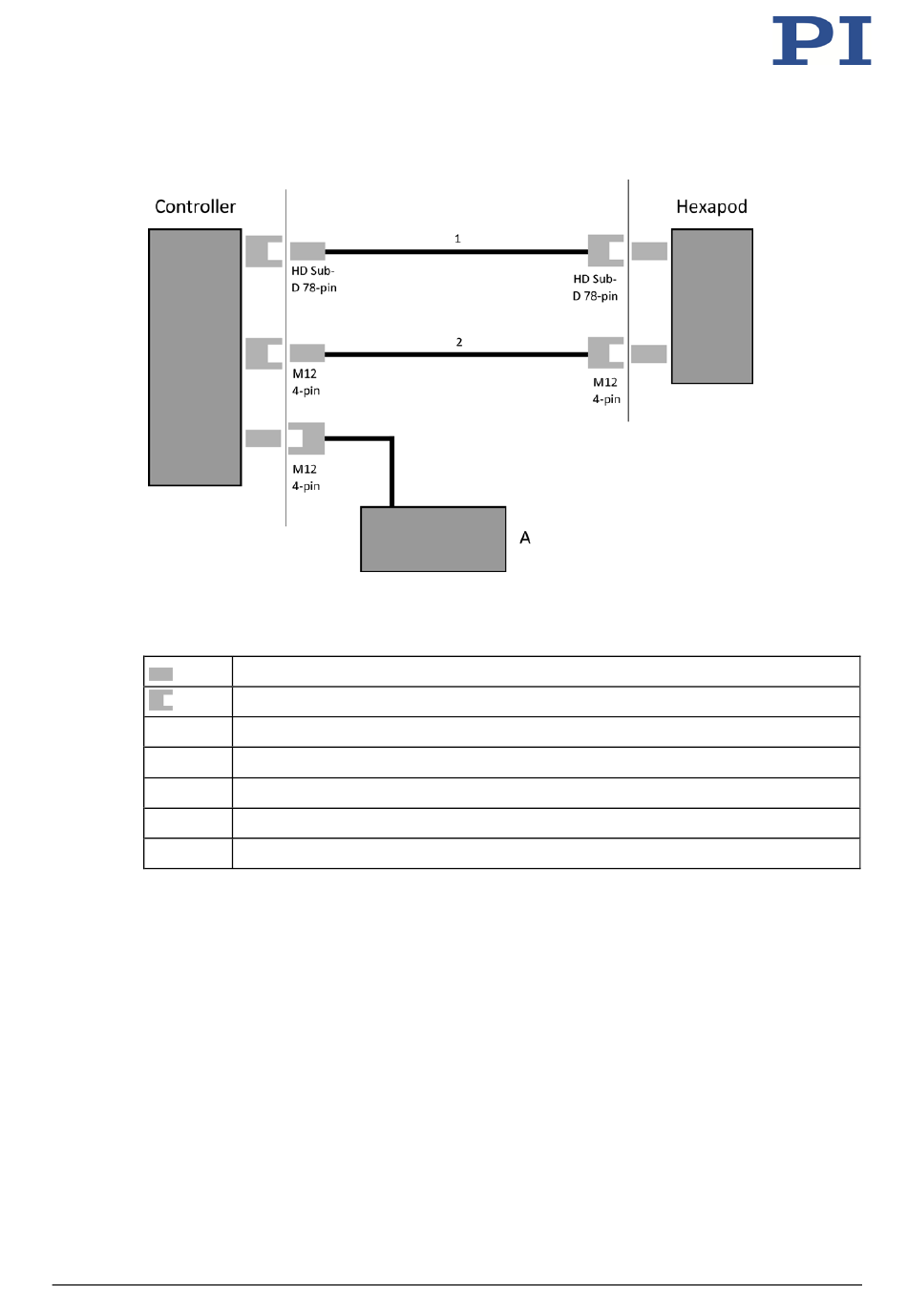

Abbildung 10: Anschlussschema Kabelsatz ohne Leitungstreiberboxen
Controller Siehe „Geeignete Controller" (S. 8)
Hexapod
A
1
2
* Aus dem Lieferumfang des Hexapods (S. 9) oder eines optional erhältlichen Kabelsatzes
(S. 10).
H-820 Hexapod-Mikroroboter
Einbaustecker / Stecker, männlich
Buchse / Kupplung, weiblich
H-820.D2
Netzteil aus dem Lieferumfang des Controllers, Ausgang 24 V DC
Datenübertragungskabel*
Stromversorgungskabel*
MS207D
