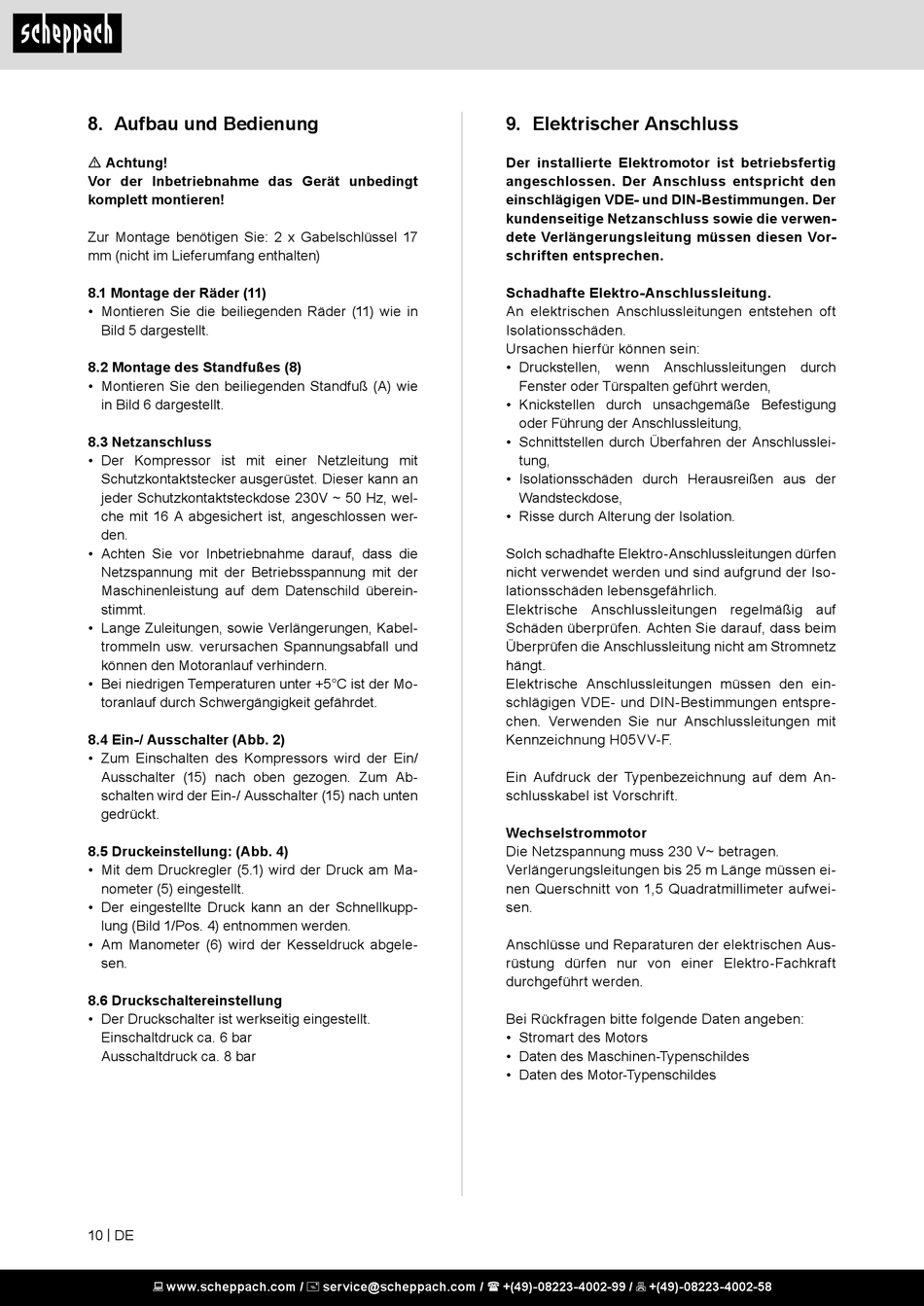

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Zur Montage benötigen Sie: 2 x Gabelschlüssel 17
mm (nicht im Lieferumfang enthalten)
8.1 Montage der Räder (11)
• Montieren Sie die beiliegenden Räder (11) wie in
Bild 5 dargestellt.
8.2 Montage des Standfußes (8)
• Montieren Sie den beiliegenden Standfuß (A) wie
in Bild 6 dargestellt.

8.3 Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit
Schutzkontaktstecker ausgerüstet. Dieser kann an
jeder Schutzkontaktsteckdose 230V ~ 50 Hz, wel-
che mit 16 A abgesichert ist, angeschlossen wer-
den.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung mit der
Maschinenleistung auf dem Datenschild überein-
stimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
8.4 Ein-/ Ausschalter (Abb. 2)
• Zum Einschalten des Kompressors wird der Ein/
Ausschalter (15) nach oben gezogen. Zum Ab-
schalten wird der Ein-/ Ausschalter (15) nach unten
gedrückt.
8.5 Druckeinstellung: (Abb. 4)
• Mit dem Druckregler (5.1) wird der Druck am Ma-
nometer (5) eingestellt.
• Der eingestellte Druck kann an der Schnellkupp-
lung (Bild 1/Pos. 4) entnommen werden.
• Am Manometer (6) wird der Kesseldruck abgele-
sen.

8.6 Druckschaltereinstellung

• Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
10 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig
angeschlossen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlusslei-
tung,
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose,
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
Die Netzspannung muss 230 V~ betragen.
Verlängerungsleitungen bis 25 m Länge müssen ei-
nen Querschnitt von 1,5 Quadratmillimeter aufwei-
sen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft
durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
