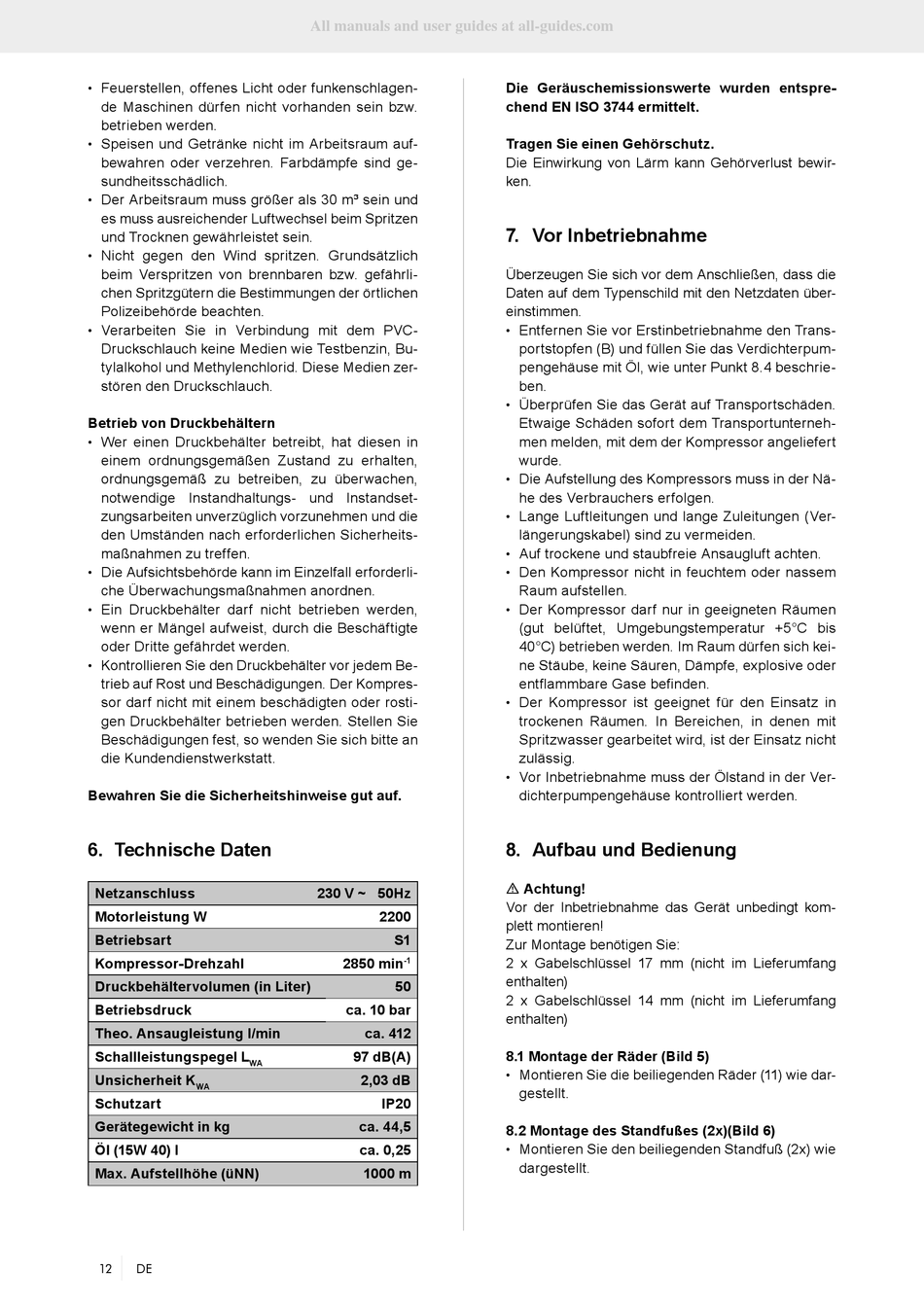

Feuerstellen, offenes Licht oder funkenschlagen-
•
de Maschinen dürfen nicht vorhanden sein bzw.
betrieben werden.
Speisen und Getränke nicht im Arbeitsraum auf-
•
bewahren oder verzehren. Farbdämpfe sind ge-
sundheitsschädlich.
Der Arbeitsraum muss größer als 30 m³ sein und
•
es muss ausreichender Luftwechsel beim Spritzen
und Trocknen gewährleistet sein.
Nicht gegen den Wind spritzen. Grundsätzlich
•
beim Verspritzen von brennbaren bzw. gefährli-
chen Spritzgütern die Bestimmungen der örtlichen
Polizeibehörde beachten.
Verarbeiten Sie in Verbindung mit dem PVC-
•
Druckschlauch keine Medien wie Testbenzin, Bu-
tylalkohol und Methylenchlorid. Diese Medien zer-
stören den Druckschlauch.
Betrieb von Druckbehältern
• Wer einen Druckbehälter betreibt, hat diesen in
einem ordnungsgemäßen Zustand zu erhalten,
ordnungsgemäß zu betreiben, zu überwachen,
notwendige Instandhaltungs- und Instandset-
zungsarbeiten unverzüglich vorzunehmen und die
den Umständen nach erforderlichen Sicherheits-
maßnahmen zu treffen.
Die Aufsichtsbehörde kann im Einzelfall erforderli-
•
che Überwachungsmaßnahmen anordnen.
Ein Druckbehälter darf nicht betrieben werden,
•
wenn er Mängel aufweist, durch die Beschäftigte
oder Dritte gefährdet werden.
Kontrollieren Sie den Druckbehälter vor jedem Be-
•
trieb auf Rost und Beschädigungen. Der Kompres-
sor darf nicht mit einem beschädigten oder rosti-
gen Druckbehälter betrieben werden. Stellen Sie
Beschädigungen fest, so wenden Sie sich bitte an
die Kundendienstwerkstatt.
Bewahren Sie die Sicherheitshinweise gut auf.

6. Technische Daten

Netzanschluss
Motorleistung W
Betriebsart
Kompressor-Drehzahl
Druckbehältervolumen (in Liter)
Betriebsdruck
Theo. Ansaugleistung l/min
Schallleistungspegel L
WA
Unsicherheit K
WA
Schutzart
Gerätegewicht in kg
Öl (15W 40) l
Max. Aufstellhöhe (üNN)
12 DE
All manuals and user guides at all-guides.com
230 V ~ 50Hz
2200
S1
2850 min
-1
50
ca. 10 bar
ca. 412
97 dB(A)
2,03 dB
IP20
ca. 44,5
ca. 0,25
1000 m
Die Geräuschemissionswerte wurden entspre-
chend EN ISO 3744 ermittelt.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.

7. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten über-
einstimmen.
Entfernen Sie vor Erstinbetriebnahme den Trans-
•
portstopfen (B) und füllen Sie das Verdichterpum-
pengehäuse mit Öl, wie unter Punkt 8.4 beschrie-
ben.
Überprüfen Sie das Gerät auf Transportschäden.
•
Etwaige Schäden sofort dem Transportunterneh-
men melden, mit dem der Kompressor angeliefert
wurde.
Die Aufstellung des Kompressors muss in der Nä-
•
he des Verbrauchers erfolgen.
Lange Luftleitungen und lange Zuleitungen (Ver-
•
längerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
Den Kompressor nicht in feuchtem oder nassem
•
Raum aufstellen.
Der Kompressor darf nur in geeigneten Räumen
•
(gut belüftet, Umgebungstemperatur +5°C bis
40°C) betrieben werden. Im Raum dürfen sich kei-
ne Stäube, keine Säuren, Dämpfe, explosive oder
entflammbare Gase befinden.
Der Kompressor ist geeignet für den Einsatz in
•
trockenen Räumen. In Bereichen, in denen mit
Spritzwasser gearbeitet wird, ist der Einsatz nicht
zulässig.
Vor Inbetriebnahme muss der Ölstand in der Ver-
•
dichterpumpengehäuse kontrolliert werden.

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Zur Montage benötigen Sie:
2 x Gabelschlüssel 17 mm (nicht im Lieferumfang
enthalten)
2 x Gabelschlüssel 14 mm (nicht im Lieferumfang
enthalten)
8.1 Montage der Räder (Bild 5)
Montieren Sie die beiliegenden Räder (11) wie dar-
•
gestellt.
8.2 Montage des Standfußes (2x)(Bild 6)
Montieren Sie den beiliegenden Standfuß (2x) wie
•
dargestellt.
