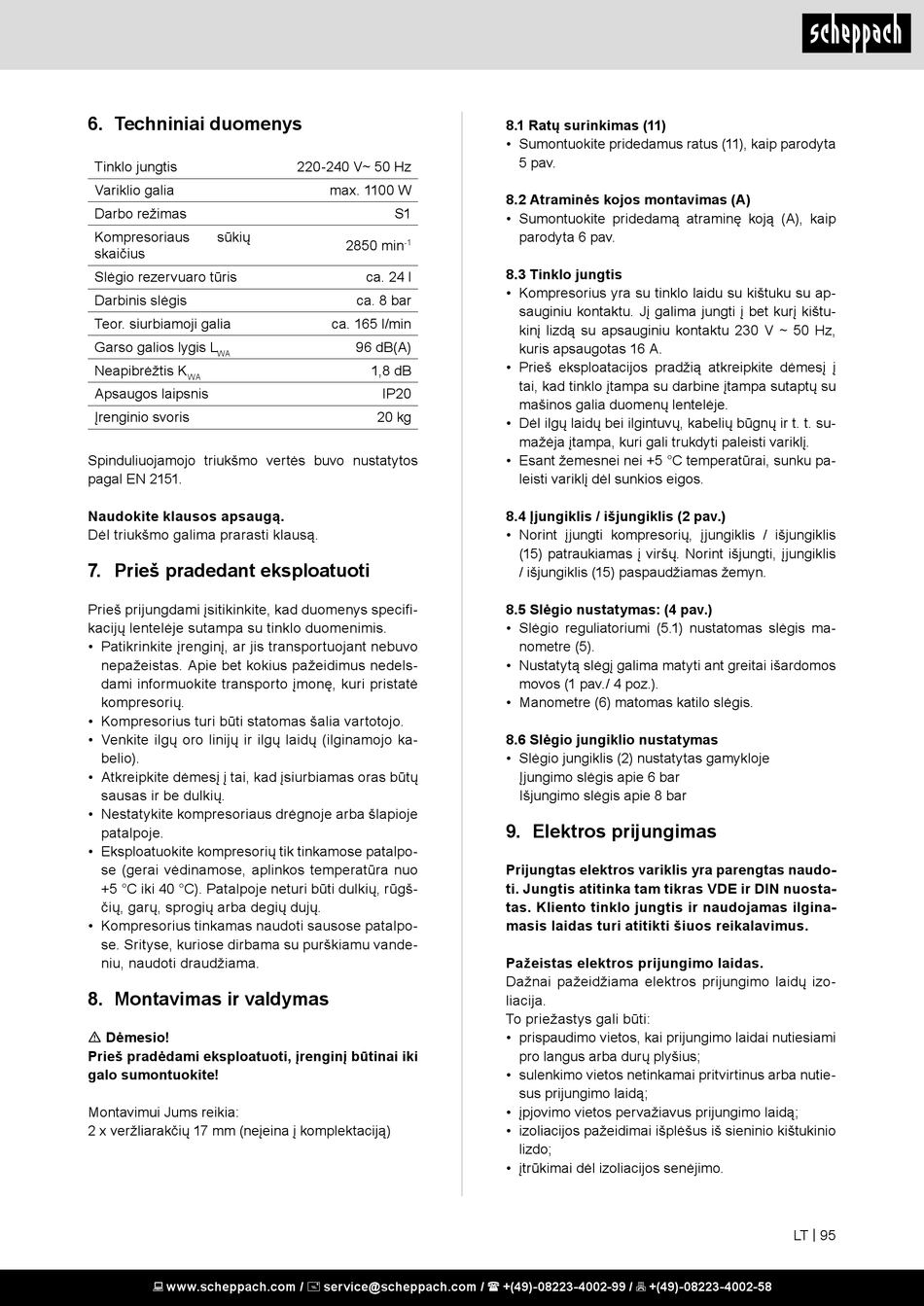

6. Techniniai duomenys

Tinklo jungtis
Variklio galia
Darbo režimas
Kompresoriaus sūkių
skaičius
Slėgio rezervuaro tūris
Darbinis slėgis
Teor. siurbiamoji galia
Garso galios lygis L
WA
Neapibrėžtis K
WA
Apsaugos laipsnis
Įrenginio svoris
Spinduliuojamojo triukšmo vertės buvo nustatytos
pagal EN 2151.
Naudokite klausos apsaugą.
Dėl triukšmo galima prarasti klausą.
7. Prieš pradedant eksploatuoti
Prieš prijungdami įsitikinkite, kad duomenys specifi-
kacijų lentelėje sutampa su tinklo duomenimis.
• Patikrinkite įrenginį, ar jis transportuojant nebuvo
nepažeistas. Apie bet kokius pažeidimus nedels-
dami informuokite transporto įmonę, kuri pristatė
kompresorių.
• Kompresorius turi būti statomas šalia vartotojo.
• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo ka-
belio).
• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų
sausas ir be dulkių.
• Nestatykite kompresoriaus drėgnoje arba šlapioje
patalpoje.
• Eksploatuokite kompresorių tik tinkamose patalpo-
se (gerai vėdinamose, aplinkos temperatūra nuo
+5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgš-
čių, garų, sprogių arba degių dujų.
• Kompresorius tinkamas naudoti sausose patalpo-
se. Srityse, kuriose dirbama su purškiamu vande-
niu, naudoti draudžiama.

8. Montavimas ir valdymas

m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Montavimui Jums reikia:
2 x veržliarakčių 17 mm (neįeina į komplektaciją)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50 Hz
max. 1100 W
S1
2850 min
-1
ca. 24 l
ca. 8 bar
ca. 165 l/min
96 dB(A)
1,8 dB
IP20
20 kg
8.1 Ratų surinkimas (11)
• Sumontuokite pridedamus ratus (11), kaip parodyta
5 pav.
8.2 Atraminės kojos montavimas (A)
• Sumontuokite pridedamą atraminę koją (A), kaip
parodyta 6 pav.
8.3 Tinklo jungtis
• Kompresorius yra su tinklo laidu su kištuku su ap-
sauginiu kontaktu. Jį galima jungti į bet kurį kištu-
kinį lizdą su apsauginiu kontaktu 230 V ~ 50 Hz,
kuris apsaugotas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį į
tai, kad tinklo įtampa su darbine įtampa sutaptų su
mašinos galia duomenų lentelėje.
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t. su-
mažėja įtampa, kuri gali trukdyti paleisti variklį.
• Esant žemesnei nei +5 °C temperatūrai, sunku pa-
leisti variklį dėl sunkios eigos.
8.4 Įjungiklis / išjungiklis (2 pav.)
• Norint įjungti kompresorių, įjungiklis / išjungiklis
(15) patraukiamas į viršų. Norint išjungti, įjungiklis
/ išjungiklis (15) paspaudžiamas žemyn.
8.5 Slėgio nustatymas: (4 pav.)
• Slėgio reguliatoriumi (5.1) nustatomas slėgis ma-
nometre (5).
• Nustatytą slėgį galima matyti ant greitai išardomos
movos (1 pav./ 4 poz.).
• Manometre (6) matomas katilo slėgis.
8.6 Slėgio jungiklio nustatymas
• Slėgio jungiklis (2) nustatytas gamykloje
Įjungimo slėgis apie 6 bar
Išjungimo slėgis apie 8 bar

9. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudo-
ti. Jungtis atitinka tam tikras VDE ir DIN nuosta-
tas. Kliento tinklo jungtis ir naudojamas ilgina-
masis laidas turi atitikti šiuos reikalavimus.
Pažeistas elektros prijungimo laidas.
Dažnai pažeidžiama elektros prijungimo laidų izo-
liacija.
To priežastys gali būti:
• prispaudimo vietos, kai prijungimo laidai nutiesiami
pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutie-
sus prijungimo laidą;
• įpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio
lizdo;
• įtrūkimai dėl izoliacijos senėjimo.
