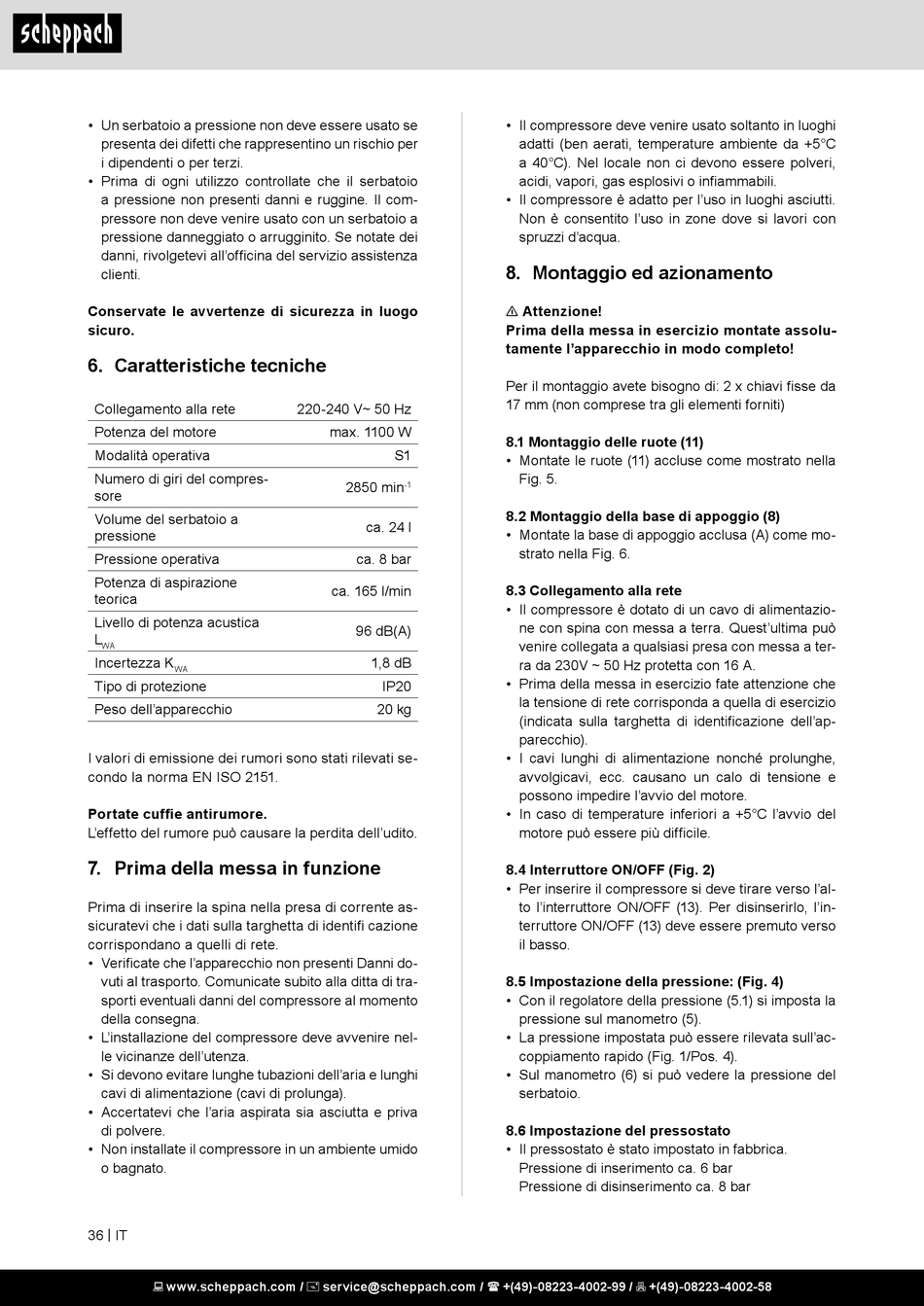

• Un serbatoio a pressione non deve essere usato se
presenta dei difetti che rappresentino un rischio per
i dipendenti o per terzi.
• Prima di ogni utilizzo controllate che il serbatoio
a pressione non presenti danni e ruggine. Il com-
pressore non deve venire usato con un serbatoio a
pressione danneggiato o arrugginito. Se notate dei
danni, rivolgetevi all'officina del servizio assistenza
clienti.
Conservate le avvertenze di sicurezza in luogo
sicuro.

6. Caratteristiche tecniche

Collegamento alla rete

Potenza del motore
Modalità operativa
Numero di giri del compres-
sore
Volume del serbatoio a
pressione
Pressione operativa
Potenza di aspirazione
teorica
Livello di potenza acustica
L
WA
Incertezza K
WA
Tipo di protezione
Peso dell'apparecchio
I valori di emissione dei rumori sono stati rilevati se-
condo la norma EN ISO 2151.
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.

7. Prima della messa in funzione

Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta di identifi cazione
corrispondano a quelli di rete.
• Verificate che l'apparecchio non presenti Danni do-
vuti al trasporto. Comunicate subito alla ditta di tra-
sporti eventuali danni del compressore al momento
della consegna.
• L'installazione del compressore deve avvenire nel-
le vicinanze dell'utenza.
• Si devono evitare lunghe tubazioni dell'aria e lunghi
cavi di alimentazione (cavi di prolunga).
• Accertatevi che l'aria aspirata sia asciutta e priva
di polvere.
• Non installate il compressore in un ambiente umido
o bagnato.
36 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50 Hz
max. 1100 W
S1
2850 min
-1
ca. 24 l
ca. 8 bar
ca. 165 l/min
96 dB(A)
1,8 dB
IP20
20 kg
• Il compressore deve venire usato soltanto in luoghi
adatti (ben aerati, temperature ambiente da +5°C
a 40°C). Nel locale non ci devono essere polveri,
acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in luoghi asciutti.
Non è consentito l'uso in zone dove si lavori con
spruzzi d'acqua.

8. Montaggio ed azionamento

n Attenzione!
Prima della messa in esercizio montate assolu-
tamente l'apparecchio in modo completo!
Per il montaggio avete bisogno di: 2 x chiavi fisse da
17 mm (non comprese tra gli elementi forniti)
8.1 Montaggio delle ruote (11)
• Montate le ruote (11) accluse come mostrato nella
Fig. 5.
8.2 Montaggio della base di appoggio (8)
• Montate la base di appoggio acclusa (A) come mo-
strato nella Fig. 6.
8.3 Collegamento alla rete
• Il compressore è dotato di un cavo di alimentazio-
ne con spina con messa a terra. Quest'ultima può
venire collegata a qualsiasi presa con messa a ter-
ra da 230V ~ 50 Hz protetta con 16 A.
• Prima della messa in esercizio fate attenzione che
la tensione di rete corrisponda a quella di esercizio
(indicata sulla targhetta di identificazione dell'ap-
parecchio).
• I cavi lunghi di alimentazione nonché prolunghe,
avvolgicavi, ecc. causano un calo di tensione e
possono impedire l'avvio del motore.
• In caso di temperature inferiori a +5°C l'avvio del
motore può essere più difficile.
8.4 Interruttore ON/OFF (Fig. 2)
• Per inserire il compressore si deve tirare verso l'al-
to l'interruttore ON/OFF (13). Per disinserirlo, l'in-
terruttore ON/OFF (13) deve essere premuto verso
il basso.
8.5 Impostazione della pressione: (Fig. 4)
• Con il regolatore della pressione (5.1) si imposta la
pressione sul manometro (5).
• La pressione impostata può essere rilevata sull'ac-
coppiamento rapido (Fig. 1/Pos. 4).
• Sul manometro (6) si può vedere la pressione del
serbatoio.
8.6 Impostazione del pressostato
• Il pressostato è stato impostato in fabbrica.
Pressione di inserimento ca. 6 bar
Pressione di disinserimento ca. 8 bar
