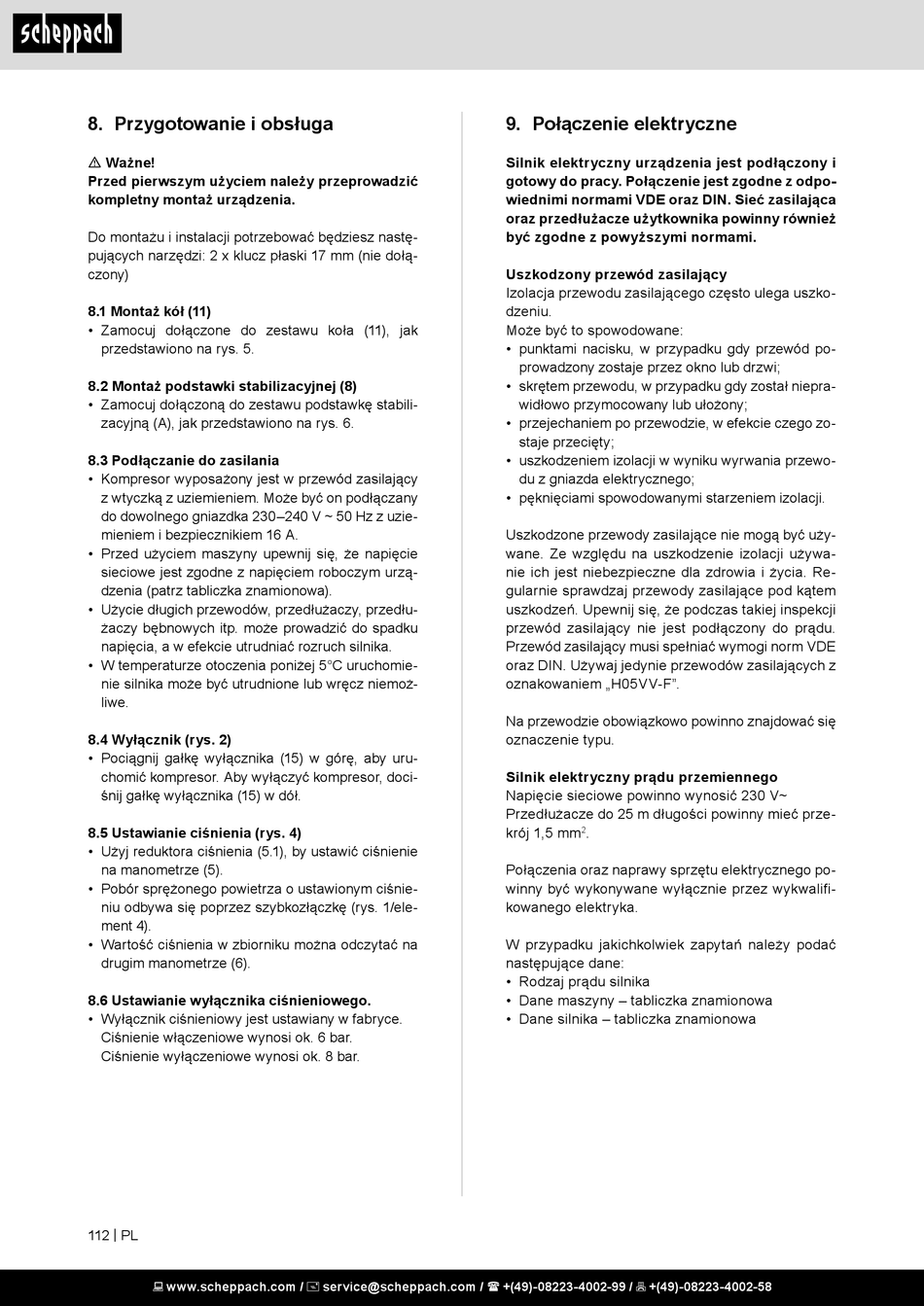

8. Przygotowanie i obsługa
m Ważne!
Przed pierwszym użyciem należy przeprowadzić
kompletny montaż urządzenia.
Do montażu i instalacji potrzebować będziesz nastę-
pujących narzędzi: 2 x klucz płaski 17 mm (nie dołą-
czony)
8.1 Montaż kół (11)
• Zamocuj dołączone do zestawu koła (11), jak
przedstawiono na rys. 5.
8.2 Montaż podstawki stabilizacyjnej (8)
• Zamocuj dołączoną do zestawu podstawkę stabili-
zacyjną (A), jak przedstawiono na rys. 6.
8.3 Podłączanie do zasilania
• Kompresor wyposażony jest w przewód zasilający
z wtyczką z uziemieniem. Może być on podłączany
do dowolnego gniazdka 230–240 V ~ 50 Hz z uzie-
mieniem i bezpiecznikiem 16 A.
• Przed użyciem maszyny upewnij się, że napięcie
sieciowe jest zgodne z napięciem roboczym urzą-
dzenia (patrz tabliczka znamionowa).
• Użycie długich przewodów, przedłużaczy, przedłu-
żaczy bębnowych itp. może prowadzić do spadku
napięcia, a w efekcie utrudniać rozruch silnika.
• W temperaturze otoczenia poniżej 5°C uruchomie-
nie silnika może być utrudnione lub wręcz niemoż-
liwe.
8.4 Wyłącznik (rys. 2)
• Pociągnij gałkę wyłącznika (15) w górę, aby uru-
chomić kompresor. Aby wyłączyć kompresor, doci-
śnij gałkę wyłącznika (15) w dół.
8.5 Ustawianie ciśnienia (rys. 4)
• Użyj reduktora ciśnienia (5.1), by ustawić ciśnienie
na manometrze (5).
• Pobór sprężonego powietrza o ustawionym ciśnie-
niu odbywa się poprzez szybkozłączkę (rys. 1/ele-
ment 4).
• Wartość ciśnienia w zbiorniku można odczytać na
drugim manometrze (6).
8.6 Ustawianie wyłącznika ciśnieniowego.
• Wyłącznik ciśnieniowy jest ustawiany w fabryce.
Ciśnienie włączeniowe wynosi ok. 6 bar.
Ciśnienie wyłączeniowe wynosi ok. 8 bar.
112 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Połączenie elektryczne
Silnik elektryczny urządzenia jest podłączony i
gotowy do pracy. Połączenie jest zgodne z odpo-
wiednimi normami VDE oraz DIN. Sieć zasilająca
oraz przedłużacze użytkownika powinny również
być zgodne z powyższymi normami.
Uszkodzony przewód zasilający
Izolacja przewodu zasilającego często ulega uszko-
dzeniu.
Może być to spowodowane:
• punktami nacisku, w przypadku gdy przewód po-
prowadzony zostaje przez okno lub drzwi;
• skrętem przewodu, w przypadku gdy został niepra-
widłowo przymocowany lub ułożony;
• przejechaniem po przewodzie, w efekcie czego zo-
staje przecięty;
• uszkodzeniem izolacji w wyniku wyrwania przewo-
du z gniazda elektrycznego;
• pęknięciami spowodowanymi starzeniem izolacji.
Uszkodzone przewody zasilające nie mogą być uży-
wane. Ze względu na uszkodzenie izolacji używa-
nie ich jest niebezpieczne dla zdrowia i życia. Re-
gularnie sprawdzaj przewody zasilające pod kątem
uszkodzeń. Upewnij się, że podczas takiej inspekcji
przewód zasilający nie jest podłączony do prądu.
Przewód zasilający musi spełniać wymogi norm VDE
oraz DIN. Używaj jedynie przewodów zasilających z
oznakowaniem „H05VV-F".
Na przewodzie obowiązkowo powinno znajdować się
oznaczenie typu.
Silnik elektryczny prądu przemiennego
Napięcie sieciowe powinno wynosić 230 V~
Przedłużacze do 25 m długości powinny mieć prze-
krój 1,5 mm .
2
Połączenia oraz naprawy sprzętu elektrycznego po-
winny być wykonywane wyłącznie przez wykwalifi-
kowanego elektryka.
W przypadku jakichkolwiek zapytań należy podać
następujące dane:
• Rodzaj prądu silnika
• Dane maszyny – tabliczka znamionowa
• Dane silnika – tabliczka znamionowa
