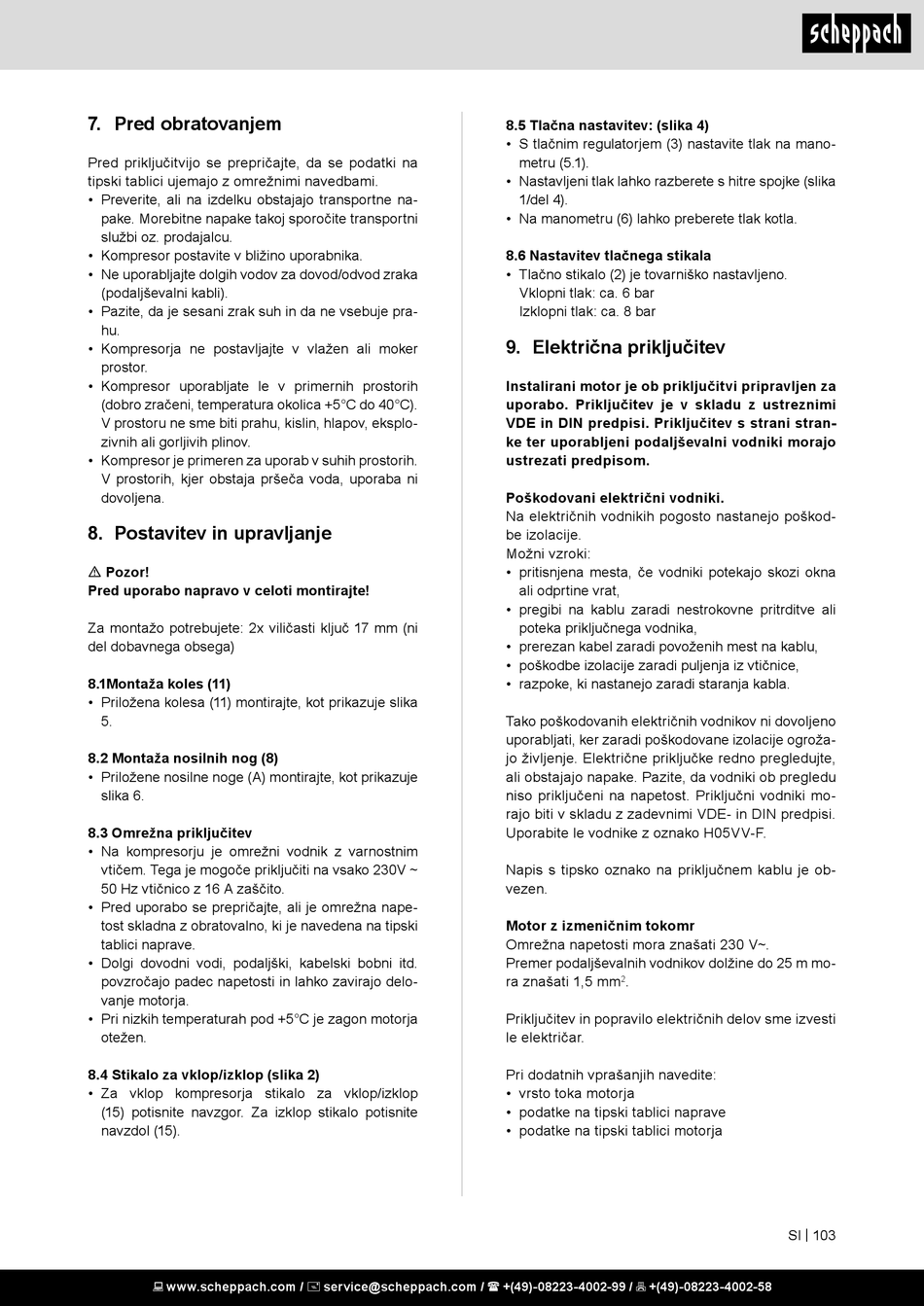

7. Pred obratovanjem

Pred priključitvijo se prepričajte, da se podatki na
tipski tablici ujemajo z omrežnimi navedbami.
• Preverite, ali na izdelku obstajajo transportne na-
pake. Morebitne napake takoj sporočite transportni
službi oz. prodajalcu.
• Kompresor postavite v bližino uporabnika.
• Ne uporabljajte dolgih vodov za dovod/odvod zraka
(podaljševalni kabli).
• Pazite, da je sesani zrak suh in da ne vsebuje pra-
hu.
• Kompresorja ne postavljajte v vlažen ali moker
prostor.
• Kompresor uporabljate le v primernih prostorih
(dobro zračeni, temperatura okolica +5°C do 40°C).
V prostoru ne sme biti prahu, kislin, hlapov, eksplo-
zivnih ali gorljivih plinov.
• Kompresor je primeren za uporab v suhih prostorih.
V prostorih, kjer obstaja pršeča voda, uporaba ni
dovoljena.

8. Postavitev in upravljanje

m Pozor!
Pred uporabo napravo v celoti montirajte!
Za montažo potrebujete: 2x viličasti ključ 17 mm (ni
del dobavnega obsega)
8.1Montaža koles (11)
• Priložena kolesa (11) montirajte, kot prikazuje slika
5.
8.2 Montaža nosilnih nog (8)
• Priložene nosilne noge (A) montirajte, kot prikazuje
slika 6.
8.3 Omrežna priključitev
• Na kompresorju je omrežni vodnik z varnostnim
vtičem. Tega je mogoče priključiti na vsako 230V ~
50 Hz vtičnico z 16 A zaščito.
• Pred uporabo se prepričajte, ali je omrežna nape-
tost skladna z obratovalno, ki je navedena na tipski
tablici naprave.
• Dolgi dovodni vodi, podaljški, kabelski bobni itd.
povzročajo padec napetosti in lahko zavirajo delo-
vanje motorja.
• Pri nizkih temperaturah pod +5°C je zagon motorja
otežen.
8.4 Stikalo za vklop/izklop (slika 2)
• Za vklop kompresorja stikalo za vklop/izklop
(15) potisnite navzgor. Za izklop stikalo potisnite
navzdol (15).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.5 Tlačna nastavitev: (slika 4)
• S tlačnim regulatorjem (3) nastavite tlak na mano-
metru (5.1).
• Nastavljeni tlak lahko razberete s hitre spojke (slika
1/del 4).
• Na manometru (6) lahko preberete tlak kotla.
8.6 Nastavitev tlačnega stikala
• Tlačno stikalo (2) je tovarniško nastavljeno.
Vklopni tlak: ca. 6 bar
Izklopni tlak: ca. 8 bar
9. Električna priključitev
Instalirani motor je ob priključitvi pripravljen za
uporabo. Priključitev je v skladu z ustreznimi
VDE in DIN predpisi. Priključitev s strani stran-
ke ter uporabljeni podaljševalni vodniki morajo
ustrezati predpisom.
Poškodovani električni vodniki.
Na električnih vodnikih pogosto nastanejo poškod-
be izolacije.
Možni vzroki:
• pritisnjena mesta, če vodniki potekajo skozi okna
ali odprtine vrat,
• pregibi na kablu zaradi nestrokovne pritrditve ali
poteka priključnega vodnika,
• prerezan kabel zaradi povoženih mest na kablu,
• poškodbe izolacije zaradi puljenja iz vtičnice,
• razpoke, ki nastanejo zaradi staranja kabla.
Tako poškodovanih električnih vodnikov ni dovoljeno
uporabljati, ker zaradi poškodovane izolacije ogroža-
jo življenje. Električne priključke redno pregledujte,
ali obstajajo napake. Pazite, da vodniki ob pregledu
niso priključeni na napetost. Priključni vodniki mo-
rajo biti v skladu z zadevnimi VDE- in DIN predpisi.
Uporabite le vodnike z oznako H05VV-F.
Napis s tipsko oznako na priključnem kablu je ob-
vezen.
Motor z izmeničnim tokomr
Omrežna napetosti mora znašati 230 V~.
Premer podaljševalnih vodnikov dolžine do 25 m mo-
ra znašati 1,5 mm .
2
Priključitev in popravilo električnih delov sme izvesti
le električar.
Pri dodatnih vprašanjih navedite:
• vrsto toka motorja
• podatke na tipski tablici naprave
• podatke na tipski tablici motorja
