ANSCHLUSSPRÜFLISTE
Bitte überprüfen Sie Ihr Hauptgerät auf die nachfol-
gend aufgeführten Bedingungen:
a. Das Hauptgerät besitzt weder ein Ferneinschalt- noch
ein Leistungsantennenkabel.
b. Die Leistungsantennenleitung des Hauptgerätes wird
nur dann aktiviert, wenn das Radio eingeschaltet ist.
(Schaltet sich im Band- oder CD-Modus aus).
c. Die Leistungsantennenleitung des Hauptgerätes ist
ein Logik-Pegelausgang (+) 5 V, eine negative Span-
nung (Erdung) oder kann nicht + 12 V unterbrechen,
wenn zusätzlich an die Fahrzeug-Leistungsantenne ein
anderes Gerät angeschlossen wird. Sollte eine der
oben genannten Bedingungen auf Ihr Hauptgerät zu-
treffen so schließen Sie bitte den "Remote-on"-Ein-
gang des MRV-T420/MRV-T320 an eine geschaltete
Zündspannung Ihres Fahrzeuges an. Bitte sorgen Sie
dafür, daß diese Leitung durch eine 3-A-Sicherung
abgesichert ist. Bei dieser Anschlußmethode ist der
MRV-T420/MRV-T320 solange eingeschaltet, wie die
Zündung Ihres Fahrzeuges eingeschaltet ist.
Wenn Sie das nicht möchten, kann in Ergänzung zur
o.g. 3-A-Sicherung gleichzeitig ein 1-poliger Schalter an
der Einschaltzuleitung des MRV-T420/MRV-T320
installiert werden. Mit diesem Schalter wird der MRV-
T420/MRV-T320 dann ein- und ausgeschaltet. Aus
diesem Grund sollte der Schalter so angebracht werden,
daß er für den Fahrer leicht zugänglich ist. Vergewissern
Sie sich, daß der Schalter bei ausgeschalteter Zündung
spannungsfrei ist. Anderenfalls bleibt der Verstärker
eingeschaltet, wodurch die Batterie entladen wird.
1
2
Blau/Weiß
3
Leistungsantenne
4
Ferneinschaltzuleitung
Zu den anderen Fern-Leitungen der anderen Kom-
5
ponenten von Alpine
6
1-poliger Umschalter (Option)
7
Sicherung (3A)
8
So nah wie möglich an der Zündung
Zündung
Deutsch
ELENCO DEI COLLEGAMENTI
DA CONTROLLARE
Controllate la vostra unità principale seguendo l'elen-
co qui sotto:
a. L'unità principale non è stata dotata di un filo di ac-
censione a distanza né di un filo per l'antenna di po-
tenza.
b. Il filo per l'antenna di potenza dell'unità principale vie-
ne attivato soltanto quando la radio è accesa (si spe-
gne nel modo della cassetta o nel modo CD).
c. Il filo per l'antenna di potenza dell'unità principale è
un'uscita di livello logico di (+) 5V, azionamento ne-
gativo (tipo di massa) oppure non è in grado di sop-
portare (+)12V quando collegate altri componenti al-
l'antenna di potenza del veicolo. Nel caso in cui una
delle condizioni soprascritte si verificasse, occorre
collegare il filo di accensione a distanza del vostro
MRV-T420/MRV-T320 ad una sorgente di
alimentazione (accensione) commutabile nel veicolo.
Assicuratevi di usare un fusibile di 3A il più vicino
possibile all'accensione. Usate questo metodo di
collegamento per far sì che il MRV-T420/MRV-T320
venga acceso e spento insieme all'accensione del
veicolo.
Nel caso in cui questo fosse non desiderabile, potete
installare un interruttore SPST (Single Pole, Single
Throw) sul filo di accensione del MRV-T420/MRV-T320
in aggiunta al fusibile di 3A menzionato qui sopra. Questo
interruttore verrà poi usato per accendere (e spegnere)
il MRV-T420/MRV-T320. Di conseguenza, bisogna
montare l'interruttore in modo tale che sarà accessibile
per il conducente. Assicuratevi di spegnere l'interruttore
contemporaneamente
dell'automobile, altrimenti l'amplificatore rimarrà acceso
scaricando così la batteria.
1
2
Blu/Bianco
3
Antenna di potenza
4
Filo di accensione a distanza
Ai fili di accensione a distanza degli altri componenti
5
Alpine
6
Interruttore SPST (opzionale)
7
Fusibile (3A)
Più vicino possibile al coperchio dell'accensione del
8
veicolo
Accensione
1
2
MRV-T420
MRV-T320
3
4
Italiano
Kontrollera om något av följande är fallet med huvud-
apparaten:
a. Huvudapparaten har ingen fjärrtillslags- eller
b. Huvudapparatens elantennkabel är strömförande en-
c. Huvudapparatens elantennkabel ger en logisk etta ut
Fungerar inget av detta kan, förutom 3A säkringen som
nämnts ovan, en SPST (enpolig envägsomkopplare)
monteras i signalvägen på MRV-T420/MRV-T320's
tillslagskabel. Denna omkopplare används sedan för att
slå på (och av) MRV-T420/MRV-T320. Omkopplaren
måste därför monteras där den lätt kan nås av föraren.
Kom ihåg att slå av omkopplaren när motorn är avstängd.
I annat fall kommer förstärkaren att vara på och dra ur
con lo spegnimento batteriet.
1
2
3
4
5
6
7
8
6
7
5
KONTROLLISTA FÖR
ANSLUTNINGAR
elantennkabel.
dast när radion är påslagen (kopplas bort i kassett-
eller CD-läge).
(+) 5V, negativ styrpuls (jordtyp), eller kan inte leve-
rera (+) 12V när den ansluts till annan utrustning
bortsett från fordonets elantenn. Om något av ovan-
stående gäller skall fjärrtillslagskabeln från din MRV-
T420/MRV-T320 anslutas till en strömbrytarkopplad
(tändningsstyrd) skarvpunkt i fordonet. Var noga med
att montera en 3A säkring så nära detta tändningsuttag
som möjligt. Ansluten på detta sätt slås MRV-T420/
MRV-T320 på och förblir påslagen så länge tänd-
ningen är påslagen.
Blå/vit
El-antenn
Fjärrtillslagskabel
Till fjärrtillslagskabel från annan Alpine-komponent
SPST-omkopplare (extra tillbehör)
Säkring (3A)
Så nära som möjligt vid tändlåsanslutningen.
Strömkälla
8

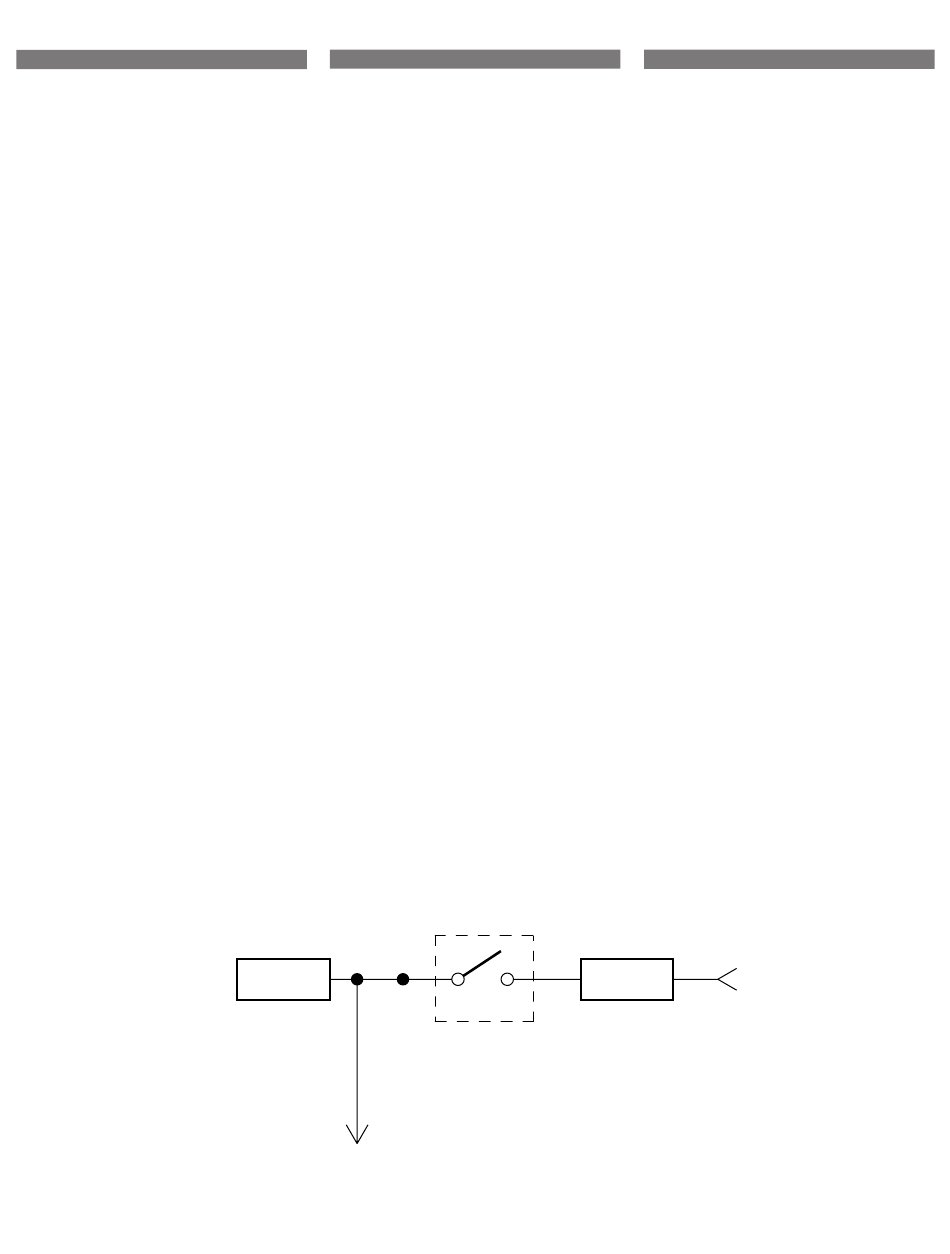

Abb. 9/Fig. 9
