Alpine MRV-M250 Bedienungsanleitung

NUR FÜR AUTOMOBIL GEBRAUCH/SOLO PER L'UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK

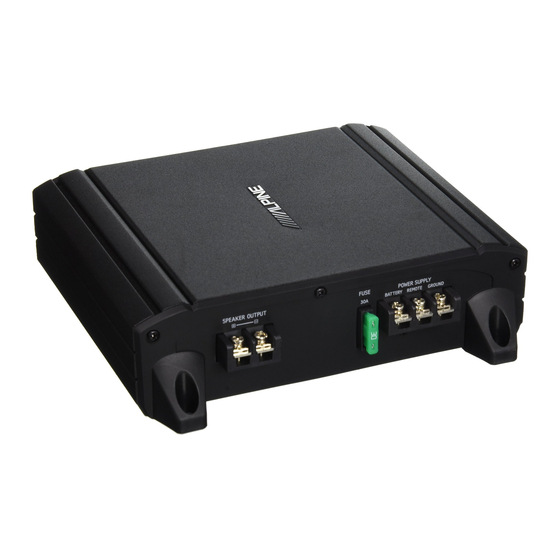

MRV-M250
MONO POWER AMPLIFIER
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte aufmerksam
durch, damit Sie die hervorragende Leistung und die
zahlreichen Funktionen dieses Produktes voll nutzen
können. Bewahren Sie die Bedienungsanleitung zur
späteren Bezugnahme gut auf.
• LIBRETTO DELLE ISTRUZIONI
Leggere questo manuale per poter sfruttare al massimo le
eccezionali prestazioni e funzioni di questo apparecchio
e conservare il manuale per riferimenti futuri.
• BRUKSANVISNING
Läs igenom den här bruksanvisningen fört att få så stor
glädge som möjligt av utrustningens utmärkta prestanda
och egenskaper, och bevara sedan bruksanvisningen för
framtida bruk.
ALPINE ELECTRONICS MARKETING, INC. ALPINE ELECTRONICS GmbH ALPINE ITALIA S.p.A.
1-7, Yukigaya-Otsukamachi, Ota-ku, Wilhelm-Wagenfeld-Str. 1-3, Viale C. Colombo 8, 20090
Tokyo 145-0067, JAPAN 80807 München, Germany Trezzano Sul Naviglio (MI), Italy
Phone: 03-5499-4531 Phone 089-32 42 640 Phone 02-484781
ALPINE ELECTRONICS OF AMERICA, INC. ALPINE ELECTRONICS OF U.K. LTD. ALPINE ELECTRONICS DE ESPAÑA, S.A.
19145 Gramercy Place, Torrance, Alpine House Portal de Gamarra 36,
California 90501, U.S.A. Fletchamstead Highway, Pabellón, 32
Phone 1-800-ALPINE-1 (1-800-257-4631) Coventry CV4 9TW, U.K. 01013 Vitoria (Alava) - APDO
Phone 0870-33 33 763 133, Spain
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
Phone 945-283588
161-165 Princes Highway, Hallam ALPINE ELECTRONICS FRANCE S.A.R.L.
Victoria 3803, Australia (RCS PONTOISE B 338 101 280)
Phone 03-8787-1200 98, Rue de la Belle Etoile,
Z.I. Paris Nord II, B.P. 50016,
95945 Roissy Charles de Gaulle
Cedex, France
Phone 01-48638989
Qingdao Dongli Xinhaiyuan Designed by ALPINE Japan
Printing Co., Ltd. Printed in China (Y_A2A)
No.17, jiushuidong road,
Qingdao, China
A Blechschrauben (M4 x 20)/
Viti autofilettanti/
Låsskruvar
B Erdungskabel/
Filo di massa/
Jordkabel
C Chassis/
Chassis/
Chassi
D Löcher/
Fori/
Hål Abb. 1/Fig. 1/Bild 1
DEUTSCH
Einleitung:
Lesen Sie bitte diese BEDIENUNGSANLEITUNG sorgfältig durch, um sich mit den Steuerungen und
Funktionen des Gerätes vertraut zu machen. Die Firma ALPINE wünscht Ihnen mit Ihrem neuen MRV-M250
viele Jahre lang einen uneingeschränkten Musikgenuss.
Sollten bei der Installation des MRV-M250 Probleme auftreten, so wenden Sie sich bitte an Ihre nächste
autorisierte Kundendienststelle von ALPINE.
VORSICHT: Diese Funktionen sind zum Abstimmen Ihres Systems. Bitte setzen Sie sich für die
Einstellung mit Ihrem Vertragshändler in Verbindung.
Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die
WARNUNG
Gefahr von schweren Verletzungen oder Todesfällen.
Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die
VORSICHT
Gefahr von Verletzungen bzw. Sachschäden.
WARNUNG
• KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN
KÖNNTE. Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus,
nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren
Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.
• DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH
AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN. Übermäßige Lautstärkepegel, die Geräusche wie die
Sirenen von Notarztwagen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich
sein und zu einem Unfall führen. HOHE LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM
GEHÖRSCHÄDEN VERURSACHEN.
• GERÄT NICHT ÖFFNEN. Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen
Schlages.
• DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN. Andernfalls besteht
Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.
• SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN. Andernfalls
besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.
• LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN. Andernfalls kann es zu einem
Wärmestau im Gerät kommen, und es besteht Feuergefahr.
• AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann
zu Schäden am Gerät kommen.
• NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN. Fragen Sie im
Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.
• VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN. Andernfalls
besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.
• DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.
Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim Fahren nicht hinderlich sind. Kabel, die
sich im Lenkrad, im Schalthebel, im Bremspedal usw. verfangen, können zu äußerst gefährlichen Situationen
führen.
• ELEKTRISCHE KABEL NICHT SPLEISSEN. Kabel dürfen nicht abisoliert werden, um andere Geräte
mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht
Feuergefahr oder die Gefahr eines elektrischen Schlages.
• BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN. Wenn Sie beim
Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen
und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu
blockieren. Andernfalls besteht Feuergefahr.
• BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN. Verwenden
Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines
68-25285Z26-A
anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die
M3514516010
Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.
• KLEINE GEGENSTÄNDE WIE BATTERIEN VON KINDERN FERNHALTEN. Werden solche Gegenstände
verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf,
wenn ein Kind einen solchen Gegenstand verschluckt.
VORSICHT
• DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT. Andernfalls kann es zu
Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen
autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.
• VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN. Die Verkabelung und der
Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie
Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.
• NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN. Verwenden
Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt,
oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar, und es
kann zu Betriebsstörungen kommen.
• DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN
GEQUETSCHT WERDEN. Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den
Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So
verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte
führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der
Bohrung.
• DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB
AUSGESETZT IST. Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist.
Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.
WARTUNG UND PFLEGE
◆ Nur für Europa
Sollten bei Ihnen Fragen bezüglich unserer Garantiezusage auftauchen, bitten wir Sie, Kontakt mit dem
Händler aufzunehmen, bei dem Sie dieses Gerät gekauft haben.
◆ Für Kunden in anderen Ländern
WICHTIGER HINWEIS
Kunden, die das Produkt, dem dieser Hinweis beigelegt ist, erwerben, und diesen Einkauf in einem anderen
Land als den Vereinigten Staaten von Amerika oder Kanada tätigen, werden gebeten, sich für Informationen
bezüglich der Garantie mit ihrem Händler in Verbindung zu setzen.
TECHNISCHE DATEN
Leistung
Ref.: 4Ω, 14,4V
Ausgangsleistung Ref.: 2Ω, 14,4V
Max. Gesamtleistung
Ref.: 10W an 4Ω
Ref.: 10W an 2Ω
THD+N
Ref.: Nennleistung an 4Ω
Ref.: Nennleistung an 2Ω
IHF A-wtd + AES-17
Ref.: 1W an 4Ω
Signal-Rauschabstand
IHF A-wtd + AES-17
Ref.: Nennleistung an 4Ω
Frequenzgang +0/-3dB, Ref.: 1W an 4Ω
Dämpfungsfaktor Ref.: 10W an 4Ω bei 100Hz
Kontrolle
RCA-Eingang
Ref.: Nennleistung an 4Ω
Eingangsempfindlichkeit
Lautsprecherpegeleingang
Ref.: Nennleistung an 4Ω
Frequenzweiche Variabler LPF (-24dB/Okt.)
Equalizer Variabler Bass-EQ (fc=50Hz)
Lineare Dämpfung
Fernsignalpegel*
*RUX-KNOB (optional) erforderlich
Allgemeines
Eingangsimpedanz
Gesamt
Breite
Nur Kühlkörper
Abmessungen
Höhe
Tiefe
Gewicht
HINWEIS:
• Änderungen an technischen Daten und Design ohne vorherige Ankündigung bleiben vorbehalten.
ZUBEHÖR
• Anschluss-Lautsprechereingang ................................................................................................................................................1
• Blechschraube (M4 × 20) ...........................................................................................................................................................4
EINBAU (Abb. 1)
Aufgrund des hohen Leistungsausganges des MRV-M250, wird beim Betreiben des Verstärkers eine
beträchtliche Wärme produziert. Aus diesem Grunde sollte der Verstärker so installiert werden, dass eine
freie Belüftung und ein ungehinderter Wärmeabzug gewährleistet ist; wie z.B. im Kofferraum. Ihr autorisierter
Alpine-Händler nennt Ihnen gern weitere Alternativen zum Einbauort.
1. Benutzen Sie den Verstärker als Schablone; markieren Sie die vier Schraubenpositionen.
2. Vergewissern Sie sich, dass sich hinter der Oberfläche keine Gegenstände befinden, die durch das Bohren
beschädigt werden könnten.
3. Bohren Sie die Schraubenlöcher.
4. Positionieren Sie den MRV-M250 über den Schraubenlöchern und sichern Sie das Gerät mit vier
Blechschrauben.
HINWEIS:
• Verbinden Sie das Erdungskabel fest mit einer bereits an einem Metallteil des Fahrzeugs vorhandenen
Schraube (mit (★) markiert) oder mit einer sauberen, blanken Metallstelle der Fahrzeugkarosserie.
Vergewissern Sie sich, dass der Erdungspunkt geeignet ist, indem Sie den Stromdurchgang zum Minuspol
(–) der Batterie prüfen. Verbinden Sie alle Geräte mit demselben Erdungspunkt und halten Sie die Kabel
dabei so kurz wie möglich. Dadurch lässt sich Störrauschen eliminieren.
ITALIANO
Introduzione:
Leggete attentamente questo LIBRETTO DELLE ISTRU-ZIONI al fine di familiarizzare con tutti i controlli e le
funzioni. ALPINE è certa che il vostro nuovo MRV-M250 vi garantirà diversi anni di divertimento sonoro.
Se sorgessero dei dubbi quando installate il vostro MRV-M250, rivolgetevi al vostro rivenditore autorizzato
della ALPINE.
ATTENZIONE: Questi controlli servono a sintonizzare il vostro sistema. Siete pregati di consultare il
vostro rivenditore autorizzato per la regolazione.
Questo simbolo indica istruzioni importanti. La non osservan za di tali norme
AVVERTIMENTO
potrebbe causare gravi ferite o morte.
Questo simbolo indica istruzioni importanti. La non osservan za di queste norme
ATTENZIONE
potrebbe causare ferite o provocare danni alle cose.
AVVERTIMENTO
• NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA DISTOGLIERE L'ATTENZIONE DALLA GUIDA
DEL VEICOLO. Qualsiasi operazione che necessita di attenzione prolungata deve essere effettuata solo
dopo il completo arresto del veicolo. Arrestare sempre il veicolo in un luogo sicuro prima di effettuare queste
operazioni. In caso contrario si potrebbero causare incidenti.
• TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE LA
GUIDA. Livelli eccessivi di volume, in grado di coprire suoni quali le sirene dei mezzi di soccorso o segnali
stradali di attenzione (ad esempio, passaggi a livello, ecc.), possono essere pericolosi e provocare incidenti.
INOLTRE, L'ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUÒ PROVOCARE DANNI ALL'UDITO.
• NON SMONTARE O MODIFICARE. Tale azione potrebbe causare incidenti, incendi o scosse elettriche.
• UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V. Un utilizzo diverso da quello indicato
potrebbe causare incendi, scosse elettriche o altri incidenti.
• USARE FUSIBILI DI RICAMBIO DELL'AMPERAGGIO CORRETTO. Altrimenti potrebbero derivarne incendi
o scosse elettriche.
• NON BLOCCARE LE FESSURE O I PANNELLI DI IRRADIAZIONE. Bloccandoli si potrebbe causare un
surriscaldamento interno dell'apparecchio che potrebbe dare luogo a incendi.
• ESEGUIRE CORRETTAMENTE I COLLEGAMENTI. Altrimenti ne potrebbero derivarne incendi o danni al
prodotto.
• UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT (se non si è sicuri, controllare con il
proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.
• PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELLA
BATTERIA. Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a cortocircuiti.
• EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI CIRCOSTANTI. Effettuare i collegamenti seguendo le
istruzioni in modo che i cavi non interferiscano con la guida. I cavi o i fili che interferiscono o si impigliano in
parti quali lo sterzo, la leva del cambio, i pedali, ecc. potrebbero essere pericolosi.
• NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI. Non eliminare mai le parti isolanti
dei cavi per alimentare altri apparecchi. Diversamente la capacità di trasporto di corrente del cavo in
questione viene superata causando incendi o scosse elettriche.
• NELL'EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI. Nell'effettuare i fori nel telaio per
l'installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina,
i serbatoi o i cavi elettrici. La non osservanza di queste precauzioni potrebbe causare incendi.
• PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI
FRENATA O DI STERZO. Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi
altro sistema di sicurezza), o dei serbatoi per eseguire l'installazione o per i collegamenti di terra. L'utilizzo di
queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro.
• TENERE LE PARTI PICCOLE QUALI LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI. Se ingeriti
potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico.
ATTENZIONE
• INTERROMPERE IMMEDIATAMENTE L'USO IN CASO DI PROBLEMI. Diversamente si potrebbero
causare danni alla persona o al prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al
più vicino centro di assistenza Alpine.
• I COLLEGAMENTI E L'INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE
QUALIFICATO. I collegamenti e l'installazione dell'apparecchio richiedono conoscenze tecniche ed
esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato
acquistato il prodotto per eseguire l'installazione.
• UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E INSTALLARLE IN MODO CORRETTO. Assicurarsi
di utilizzare solo parti accessorie specificate. L'utilizzo di altri componenti potrebbe danneggiare l'apparecchio
all'interno o determinare in un'installazione non corretta. I componenti potrebbero non rimanere collegati in
modo saldo e provocare problemi di funzionamento o pericoli.
• SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA PARTI METALLICHE
TAGLIENTI. Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili
(quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passare attraverso un foro
metallico, utilizzare un anello di gomma per evitare che l'isolante dei cavi venga tagliato dal bordo metallico
del foro.
• NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI O POLVEROSI. Evitare di installare
l'apparecchio in luoghi eccessivamente umidi o polverosi. La presenza di umidità o polvere all'interno del
prodotto potrebbe causare problemi di funzionamento.
SERVIZIO
◆ Per i clienti europei
Nel caso in cui sorgessero dei dubbi sulla garanzia, rivolgetevi al vostro rivenditore.
◆ Per clienti in altre nazioni
NOTA IMPORTANTE
I clienti che acquistano il prodotto a cui questa nota è allegata, e che lo acquistano in nazioni che non siano gli
Stati Uniti d'America e il Canada, sono pregati di rivolgersi al fornitore per informazioni riguardo la garanzia.
SPECIFICAZIONI
Prestazioni
Ref.: 4Ω, 14,4V
Uscita alimentazione Ref.: 2Ω, 14,4V
Alimentazione MAX totale
Ref.: 10W in 4Ω
Ref.: 10W in 2Ω
THD+N
Ref.: potenza nominale in 4Ω
MRV-M250
Ref.: potenza nominale in 2Ω
IHF A-wtd + AES-17
150W RMS x 1
Ref.: 1W in 4Ω
250W RMS x 1 Rapporto S/N
IHF A-wtd + AES-17
550W
Ref.: potenza nominale in 4Ω
≤0.02%
Risposta in frequenza +0/-3dB, Ref.: 1W in 4Ω
≤0.03%
Fattore di smorzamento Ref.: 10W in 4Ω a 100Hz
≤0.2%
Controllare
≤0.3%
Ingresso RCA
Ref.: potenza nominale in 4Ω
>85dB
Sensibilità di ingresso
Ingresso del livello altoparlante
Ref.: potenza nominale in 4Ω
>105dB
Crossover LPF variabile (-24 dB/ott.)
7Hz-400Hz
Equalizzatore EQ bassi variabile (fc = 50Hz)
>500
Attenuazione lineare
Livello remoto*
*Richiede RUX-KNOB opzionale
Generali
0.15-4.0V
Impedenza di ingresso
Totale
0.4-10V
Larghezza
Solo dissipatore di calore
50Hz-400Hz Dimensioni
Altezza
0 bis +12dB
Profondità
0 bis -20dB Peso
NOTA:
• Le specifiche e il modello sono soggetti a modifiche senza preavviso.
>10kΩ
190mm
ACCESSORI
155mm
55mm
• Connettore dell'immissione dell'altoparlante ..............................................................................................................................1
200mm
• Vite autofilettante (M4 × 20) .......................................................................................................................................................4
1.5kg
INSTALLAZIONE (Fig. 1)
Per via dell'uscita ad alta potenza del MRV-M250, viene prodotto alti livelli di calore durante l'uso
dell'amplificatore. Per questo motivo, l'amplificatore viene montato in un luogo che permetterà una buona
circolazione dell'aria, ad esempio all'interno del bagagliaio. Per luoghi di installazione alternativi, rivolgetevi al
vostro rivenditore autorizzato della Alpine.
1. Usate l'amplificatore come mascherina e segnate i luoghi delle quattro viti.
2. Assicuratevi che non ci siano alcuni oggetti dietro la superficie, altrimenti questi oggetti potrebbero
danneggiarsi quando trapanate i fori.
3. Trapanate i fori delle viti.
4. Tenete il MRV-M250 appoggiato ai fori delle viti e fissatelo con quattro viti autofilettanti.
NOTA:
• Per collegare il filo di massa in modo sicuro, utilizzate una vite già presente sulla parte metallica del veicolo
(contrassegnata da (★)) o un punto metallico pulito e spoglio sullo chassis del veicolo. Verificate l'efficacia
della massa controllando la continuità rispetto al terminale (–) della batteria. Collegate tutta l'apparecchiatura
allo stesso punto di massa assicurandovi che la lunghezza del cavo sia il più corta possibile. Queste
procedure consentono di eliminare i disturbi.
SVENSKA
Inledning:
Läs igenom BRUKSANVISNINGEN noga för att bekanta dig med de olika reglagen och deras funktioner. Vi
på ALPINE hoppas att din nya MRV-M250 kommer att ge dig många års glädjefyllt lyssnande. Kontakta din
auktoriserade ALPINE-återförsäljare om det uppstår problem vid installationen av din MRV-M250.
FÖRSIKTIGT: Dessa kontroller används för att fininställa systemet. Kontakta en auktoriserad
återförsäljare för denna justering.
Den här symbolen markerar viktig information. Ignorera inte det som sägs här,
VARNING!
eftersom det kan leda till allvarliga olyckor, till och med med dödlig utgång.
Den här symbolen markerar viktig information. Ignorera inte det som sägs här
FÖRSIKTIGT!
eftersom det kan leda till skador på person eller egendom.
VARNING!
• UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN
KÖRNINGEN. Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor
lätt inträffa.
• STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA
YTTRE LJUD UNDER PÅGÅENDE KÖRNING. För hög volym som döljer utryckningsfordons sirener eller
vägsignaler (t ex järnvägsövergångar) kan vara farlig och orsaka en olycka. DET KAN OCKSÅ ORSAKA
HÖRSELSKADA OM MAN LYSSNAR PÅ FÖR HÖGA VOLYMER I EN BIL.
• TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR. Det kan resultera i en olycka, brand eller elektriska stötar.
• DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.
Annan användning kan resultera i brand, elektriska stötar eller andra skador.
• ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR. Fel amperetal kan orsaka brand eller elektriska
stötar.
• BLOCKERA INTE VENTILATIONS ÖPPNINGAR ELLER VÄRME PANELER. Det kan göra att värme alstras
inuti apparaten, vilket kan leda till brand.
• GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT. Felaktiga anslutningar kan orsaka brand eller skador på
enheten.
• ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.
(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar
eller andra skador.
• KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN
ANSLUTNINGARNA GÖRS. Detta för att undvika risken för elektriska stötar eller olycksfall på grund av
kortslutning.
• SE TILL ATT INTE KABLARNA TRASSLAR IN SIG I OMGIVANDE FÖREMÅL. Utför kabeldragningen
enligt anvisningarna för att undvika arrangemang som kan äventyra körningen. Kablar och anslutningar i
närheten av rattstång, växelspak, bromspedal och liknande kritiska platser kan vara mycket farligt.
• KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT
ANNANT TILLBEHÖR. Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska
stötar.
• SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER
FÖRHINDRAS VID BORRNING AV HÅL. Undersök chassit innan hålen borras så att inte några slangar,
kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår.
• MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID
JORDANSLUTNINGAR. Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller
något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller
jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka
bromsfel, brand eller personskada.
• FÖRVARA MINDRE FÖREMÅL, SOM T.EX. BATTERIER, UTOM RÄCKHÅLL FÖR BARN. Om något
föremål skulle sväljas, skall en läkare kontaktas omedelbart.
FÖRSIKTIGT!
• AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR. I annat fall kan personskador eller skador på
själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.
• LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN. Kabeldragningen
och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som
sålde apparaten, för utförandet av säker montering.
• ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT.
Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas
invändigt eller till ostadig montering på grund av lossnande delar.
• DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA
KANTER. Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex.
bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör
gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen.
• MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM. Undvik att installera
enheten på platser där fukt och damm kan tränga in och ställa till skador.
UNDERHÅLL
◆ För kunder i Europa
Kontakta din återförsäljare om du har frågor som rör garantin.
◆ För kunder i andra länder
VIKTIGT
För kunder som köpt denna produkt, i vars emballage denna notis finns inkluderad, i något annat land
än Förenta Staterna eller Kanada, måste kontakta sin lokala återförsäljare för information angående
garantivillkoren.
SPECIFIKATIONER
Prestanda
Ref.: 4Ω, 14,4V
MRV-M250
Uteffekt Ref.: 2Ω, 14,4V
Total maxeffekt
150W RMS x 1
Ref.: 10W till 4Ω
250W RMS x 1
Ref.: 10W till 2Ω
THD+N
550W
Ref.: graderad ström till 4Ω
≤0.02%
Ref.: graderad ström till 2Ω
≤0.03%
IHF A-wtd + AES-17
≤0.2%
Ref.: 1W till 4Ω
S/N-frekvens
≤0.3%
IHF A-wtd + AES-17
Ref.: graderad ström till 4Ω
>85dB
Frekvensrespons +0/-3dB, Ref.: 1W till 4Ω
Ref.: 10W
>105dB Dämpningsfaktor
till 4Ω vid 100Hz
7Hz-400Hz Kontroll
>500 RCA-ingång
Ref.: graderad ström till 4Ω
Inmatningskänslighet
Högtalarnivåingång
0.15-4.0V
Ref.: graderad ström till 4Ω
Delningsfilter Variabelt LPF (-24dB/oktav)
0.4-10V
Equalizer Variabel bas-EQ (fc = 50Hz)
50Hz-400Hz Linjär dämpning
Fjärrnivå*
*Kräver valbar RUX-KNOB
0 a +12dB
Allmänt
0 a -20dB
Eingangsimpedanz
Total
Bredd
>10kΩ Endast kylfläns
Mått
190mm Höjd
155mm
Djup
55mm
Vikt
200mm
OBSERVERA:
1.5kg
• Rätt till ändringar av tekniska data och utförande utan föregående meddelande förbehålles.
TILLBEHÖR
• Kontakt för högtalarinsignal ........................................................................................................................................................1
• Låsskruv (M4 × 20) .....................................................................................................................................................................4
INSTALLATION (Bild 1)
På grund av MRV-M250's höga uteffekt genereras mycket värme när förstärkaren används. Förstärkaren måste
därför monteras på en plats där luft kan strömma fritt runt den, som t.ex. inuti bagageutrymmet. Vänd dig till en
auktoriserad Alpine återförsäljare för alternativa installationsplatser.
1. Använd förstärkaren som mått och märk ut de fyra skruvhålen.
2. Kontrollera att det inte finns några föremål på andra sidan monteringsväggen som kan skadas vid
borrningen.
3. Borra hål för skruvarna.
4. Håll MRV-M250 över skruvhålen och skruva fast den med fyra låsskruvar.
OBSERVERA:
• För säker anslutning av jordkabeln ska du använda den skruv som redan sitter på fordonets metall (märkt
med (★)) eller en ren, blottad metallpunkt på bilens chassi. Försäkra dig om att det är en lämplig jordpunkt
genom att kontrollera kontinuiteten i bilbatteriets minuspol (–). Anslut all utrustning till samma jordningspunkt
och med så kort kabellängd som möjligt. Dessa åtgärder bidrar till att eliminera brus.

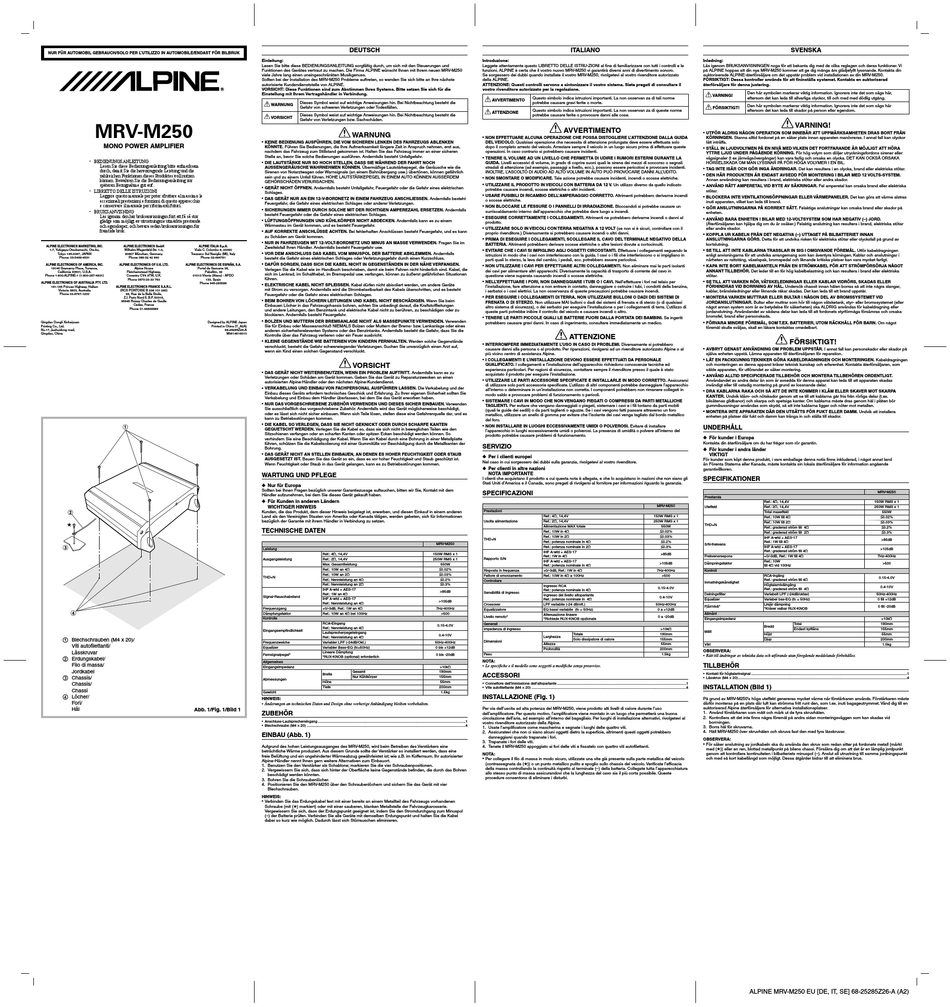

ALPINE MRV-M250 EU [DE, IT, SE] 68-25285Z26-A (A2)
MRV-M250
150W RMS x 1
250W RMS x 1
550W
≤0.02%
≤0.03%
≤0.2%
≤0.3%
>85dB
>105dB
7Hz-400Hz
>500
0.15-4.0V
0.4-10V
50Hz-400Hz
0 till +12dB
0 till -20dB
>10kΩ
190mm
155mm
55mm
200mm
1.5kg
