ANSCHLUSSPRÜFLISTE
Bitte überprüfen Sie Ihr Hauptgerät auf die
nachfolgend aufgeführten Bedingungen:
a. Das Hauptgerät besitzt weder ein Ferneinschalt-
noch ein Leistungsantennenkabel.
b. Die Leistungsantennenleitung des Hauptgerätes
wird nur dann aktiviert, wenn das Radio eingeschal-
tet ist. (Schaltet sich im Band- oder CD-Modus
aus).
c. Die Leistungsantennenleitung des Hauptgerätes ist
ein Logik-Pegelausgang (+) 5 V, eine negative
Spannung (Erdung) oder kann nicht + 12 V
unterbrechen, wenn zusätzlich an die Fahrzeug-
Leistungsantenne ein anderes Gerät angeschlossen
wird. Sollte eine der oben genannten Bedingungen
auf Ihr Hauptgerät zutreffen so schließen Sie bitte
den „Remote-on"-Eingang des MRV-F545/MRV-
F345 an eine geschaltete Zündspannung Ihres
Fahrzeuges an. Bitte sorgen Sie dafür, daß diese
Leitung durch eine 3-A-Sicherung abgesichert ist.
Bei dieser Anschlußmethode ist der MRV-F545/
MRV-F345 solange eingeschaltet, wie die Zündung
Ihres Fahrzeuges eingeschaltet ist.
Wenn Sie das nicht möchten, kann in Ergänzung zur
o.g. 3-A-Sicherung gleichzeitig ein 1-poliger Schalter
an der Einschaltzuleitung des MRV-F545/MRV-F345
installiert werden. Mit diesem Schalter wird der MRV-
F545/MRV-F345 dann ein- und ausgeschaltet. Aus
diesem Grund sollte der Schalter so angebracht
werden, daß er für den Fahrer leicht zugänglich ist.
Vergewissern Sie sich, daß der Schalter bei ausge-
schalteter Zündung spannungsfrei ist. Anderenfalls
bleibt der Verstärker eingeschaltet, wodurch die
Batterie entladen wird.
1
2

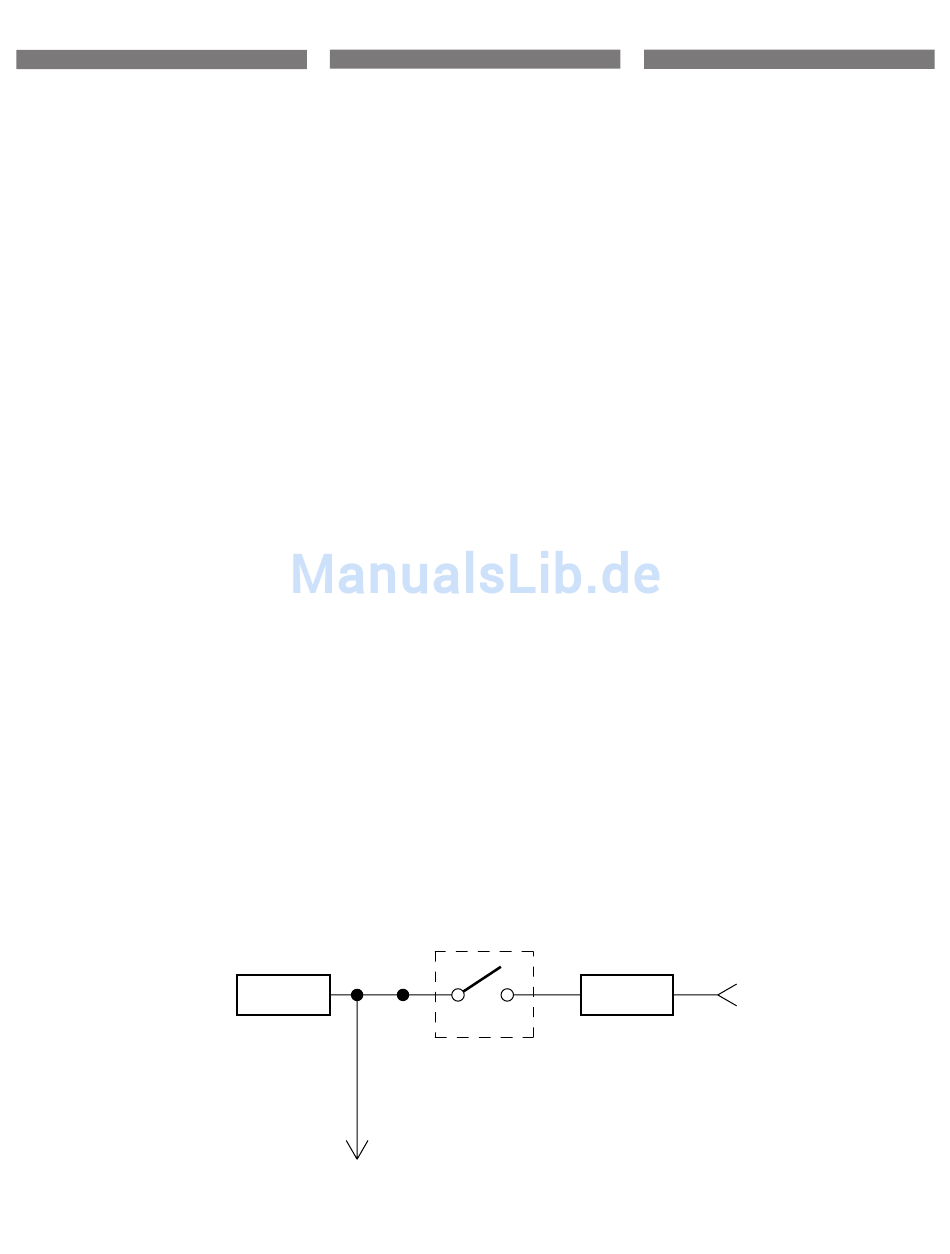

Blau/Weiß
3
Leistungsantenne
4
Ferneinschaltzuleitung
Zu den anderen Fern-Leitungen der anderen
5
Komponenten von Alpine
6
1-poliger Umschalter (Option)
7
Sicherung (3A)
8
So nah wie möglich an der Zündung
Zündung
Deutsch
ELENCO DEI COLLEGAMENTI
DA CONTROLLARE
Controllate la vostra unità principale seguendo
l'elenco qui sotto:
a. L'unità principale non è stata dotata di un filo di
accensione a distanza né di un filo per l'antenna di
potenza.
b. Il filo per l'antenna di potenza dell'unità principale
viene attivato soltanto quando la radio è accesa (si
spegne nel modo della cassetta o nel modo CD).
c. Il filo per l'antenna di potenza dell'unità principale è
un'uscita di livello logico di (+) 5V, azionamento
negativo (tipo di massa) oppure non è in grado di
sopportare (+)12V quando collegate altri compo-
nenti all'antenna di potenza del veicolo. Nel caso in
cui una delle condizioni soprascritte si verificasse,
occorre collegare il filo di accensione a distanza del
vostro MRV-F545/MRV-F345 ad una sorgente di
alimentazione (accensione) commutabile nel
veicolo. Assicuratevi di usare un fusibile di 3A il più
vicino possibile all'accensione. Usate questo
metodo di collegamento per far sì che il MRV-F545/
MRV-F345 venga acceso e spento insieme
all'accensione del veicolo.
Nel caso in cui questo fosse non desiderabile, potete
installare un interruttore SPST (Single Pole, Single
Throw) sul filo di accensione del MRV-F545/MRV-
F345 in aggiunta al fusibile di 3A menzionato qui
sopra. Questo interruttore verrà poi usato per
accendere (e spegnere) il MRV-F545/MRV-F345. Di
conseguenza, bisogna montare l'interruttore in modo
tale che sarà accessibile per il conducente. Assicurate-
vi di spegnere l'interruttore contemporaneamente con
lo spegnimento dell'automobile, altrimenti l'amplifica-
tore rimarrà acceso scaricando così la batteria.
1
2
Blu/Bianco
3
Antenna di potenza
4
Filo di accensione a distanza
Ai fili di accensione a distanza degli altri compo-
5
nenti Alpine
6
Interruttore SPST (opzionale)
7
Fusibile (3A)
Più vicino possibile al coperchio dell'accensione
8
del veicolo
Accensione
1
2
MRV-F545
MRV-F345
3
4
Italiano
Kontrollera om något av följande är fallet med huvud-
apparaten:
a. Huvudapparaten har ingen fjärrtillslags- eller
b. Huvudapparatens elantennkabel är strömförande
c. Huvudapparatens elantennkabel ger en logisk etta
Fungerar inget av detta kan, förutom 3A säkringen
som nämnts ovan, en SPST (enpolig envägs-
omkopplare) monteras i signalvägen på MRV-F545/
MRV-F345's tillslagskabel. Denna omkopplare
används sedan för att slå på (och av) MRV-F545/
MRV-F345. Omkopplaren måste därför monteras där
den lätt kan nås av föraren. Kom ihåg att slå av
omkopplaren när motorn är avstängd. I annat fall
kommer förstärkaren att vara på och dra ur batteriet.
1
2
3
4
5
6
7
8
6
7
5
KONTROLLISTA FÖR
ANSLUTNINGAR
elantennkabel.
endast när radion är påslagen (kopplas bort i
kassett- eller CD-läge).
ut (+) 5V, negativ styrpuls (jordtyp), eller kan inte
leverera (+) 12V när den ansluts till annan
utrustning bortsett från fordonets elantenn. Om
något av ovanstående gäller skall fjärrtillslagskabeln
från din MRV-F545/MRV-F345 anslutas till en
strömbrytarkopplad (tändningsstyrd) skarvpunkt i
fordonet. Var noga med att montera en 3A säkring
så nära detta tändningsuttag som möjligt. Ansluten
på detta sätt slås MRV-F545/MRV-F345 på och
förblir påslagen så länge tändningen är påslagen.
Blå/vit
El-antenn
Fjärrtillslagskabel
Till fjärrtillslagskabel från annan Alpine-komponent
SPST-omkopplare (extra tillbehör)
Säkring (3A)
Så nära som möjligt vid tändlåsanslutningen.
Strömkälla
8
Abb. 9/Fig. 9
