Alpine MRV-T420 Bedienungsanleitung Seite 8

Vorsicht bei Drahtanschlüssen
Wenn Third-Party-Drahtkabel (Netzkabel) verwendet
werden, verwenden Sie die
Sechskantschrauben und den Sechskantschlüssel, um
den Anschluß zu vereinfachen.
Beziehen Sie sich für das richtige Verfahren auf die un-
ten stehende Beschreibung.
Wenden Sie sich an Ihren Händler, wenn Sie Zweifel
bezüglich des Anschlusses haben.
1. Prüfen Sie das Drahtformat.
Hinweise:
• Das für diese Einheit empfohlene Drahtformat ist
AWG6 – AWG18.
• Ist die Drahtdicke unbekannt, wenden Sie sich an
Ihren Händler.
2. Entfernen Sie 7 – 10 mm der Isolation von den Enden
der Drahtleitungen. (Abb. 7)
Hinweise:
• Ist die Länge des freigelegten Drahtes zu kurz, wird
ein schlechter Anschluß die Folge sein, was eine
Betriebsstörung oder Tonunterbrechung verursa-
chen kann.
• Ist andererseits die Länge zu lang, kann ein elek-
trischer Kurzschluß die Folge sein.
3. Drehen Sie die am Anschluß befestigte Schraube her-
aus. Passen Sie das freigelegte Drahtende in den
Leitungsanschluß ein. Drehen Sie die Sechskant-
schraube (M4) mit dem Sechskantschlüssel (M4) fest,
um die Leitung zu fixieren. (Abb. 8)
Bevor dieser Anschluß durchgeführt wird, benutzen
Sie den isolierten Schrupfschlauch, um freigeleg-
ten Draht, der über den Anschluß herausragt, abzu-
decken.
Hinweise:
• Verwenden Sie nur die mitgelieferten Sechskant-
schrauben (M4).
• Schließen Sie zur Sicherheit die Batterieanschluß-
drähte immer zum Schluß an.
• Um die Trennung der Anschlußdrähte oder das
Herunterfallen des Gerätes zu verhindern, benut-
zen Sie nicht die Verkabelung, um das Gerät zu
tragen.
8
Deutsch

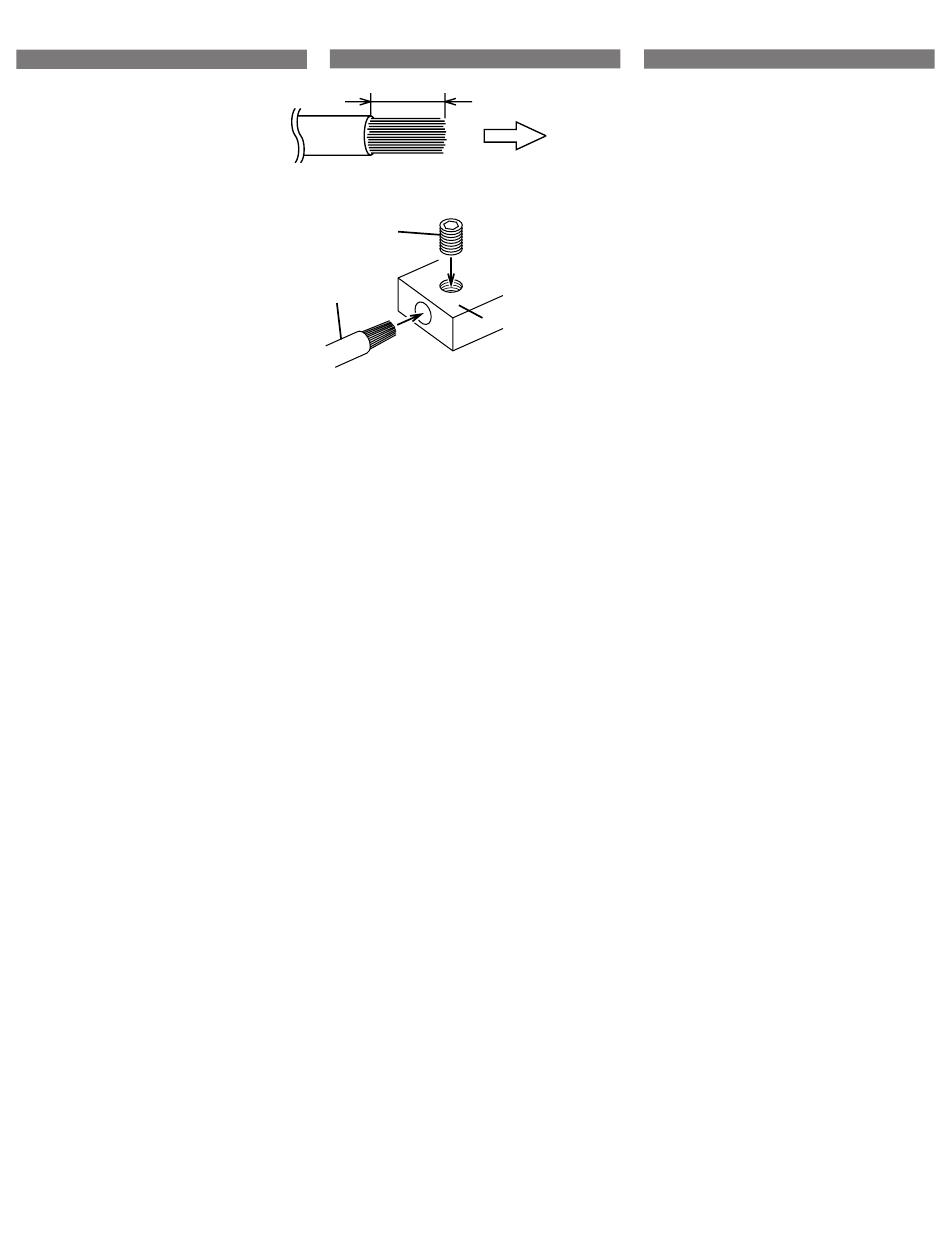

7 – 10 mm (9/32" – 3/8")
Sechskantschraube (M4)/
Vite esagonale (M4)/
Sexkantskruv (M4)
Anschlußdraht/Filo/Kabel
Precauzioni sui collegamenti dei fili
Quando si usano dei cavi terzi (filo di alimentazione),
mitgelieferten usate le viti esagonali in dotazione e la chiave esagonale
in dotazione per semplificare il collegamento.
Fate riferimento alla descrizione sotto per la procedura
corretta.
Se avete dubbi riguardo questo collegamento, consul-
tate il vostro rivenditore.
1. Controllate le dimensioni del filo.
Note:
• La dimensione del filo raccomandata per questa
unità è AWG6 – AWG18.
• Se lo spessore del filo usato è sconosciuto, chie-
dete al vostro rivenditore.
2. Rimuovete l'isolamento dalle estremità del filo di cir-
ca 7 – 10 mm. (Fig. 7)
Note:
• Se la lunghezza del filo esposto non è sufficiente,
il collegamento potrebbe non risultare corretto
provocando così l'interruzione del funzionamento
o del suono.
• Al contrario, se la lunghezza è eccessiva, si po-
trebbe verificare un corto circuito.
3. Rimuovete la vite attaccata al terminale. Inserite
l'estremità scoperta del filo nel terminale del filo. Strin-
gete la vite esagonale (M4) con la chiave esagonale
(M4) per fissare il filo. (Fig. 8)
Prima di effettuare questo collegamento, usate una
guaina per coprire quelle parti di filo scoperte che
si estendono oltre il terminale.
Note:
• Usate unicamente le viti esagonali (M4) in dotazione.
• Per sicurezza, collegate sempre i fili della batteria
per ultimi.
• Per evitare lo scollegamento dei fili o la caduta
dell'unità, non usate i fili per trasportare l'unità.
Italiano
Anschlußdrahtendseite des Produktes/
Estremità del filo del prodotto/
Sidan där kablarna ansluts
Abb. 7/Fig. 7
Leitungsdrahtanschluß/Terminale del filo/Kabelanslutning
Abb. 8/Fig. 8
Viktigt om kabelanslutningar
Använd de medföljande sexkantskruvarna och tillhörande
nyckel för att underlätta anslutningen om du använder
kablar (spänningskablar) av annan tillverkning.
Rätt installation beskrivs nedan.
Rådfråga din återförsäljare om du är tveksam.
1. Kontrollera kabeldimensionen.
Observera:
• Rekommenderad kabeldimension för denna appa-
• Fråga återförsäljaren om du inte känner till kabel-
2. Skala av isoleringen cirka 7 – 10 mm från kabelända-
rna. (Fig. 7)
Observera:
• Om för kort bild av isoleringen skalas av blir kon-
• Om för lång bit av isoleringen skalas av finns det
3. Ta bort skruven som är fäst vid kontakten. Stick in
den skalade ledaren i kontakten. Dra fast
sexkantskruven (M4) med nyckeln (M4) så att kabeln
sitter fast. (Fig. 8)
Innan denna anslutning görs skall den bit av leda-
ren som eventuellt sticker ut ur kontakten skyddas
med isolerande krympslang.
Observera:
• Använd inga andra än de medföljande
• Av säkerhetsskäl skall batterikablarna anslutas sist.
• Lyft inte apparaten i kablarna för att undvika att
ratur är AWG6 – AWG18.
dimensionen.
takten dålig, vilket kan resultera i funktions-
störningar och sämre ljud.
risk för kortslutningar.
sexkantskruvarna (M4).
kablarna förstörs eller att apparaten faller i golvet.
Svenska
