ANSCHLUSSPRÜFLISTE
Bitte überprüfen Sie Ihr Hauptgerät auf die nachfolgend
aufgeführten Bedingungen: (Abb.3)
a. Das Hauptgerät besitzt weder ein Ferneinschalt- noch
ein Leistungsantennenkabel.
b. Die Leistungsantennenleitung des Hauptgerätes wird
nur dann aktiviert, wenn das Radio eingeschaltet ist.
(Schaltet sich im Band- oder CD-Modus aus).
c. Die Leistungsantennenleitung des Hauptgerätes ist ein
Logik-Pegelausgang (+) 5 V, eine negative Spannung
(Erdung) oder kann nicht (+) 12 V unterbrechen, wenn
zusätzlich an die Fahrzeug-Leistungsantenne ein
anderes Gerät angeschlossen wird. Sollte eine der
oben genannten Bedingungen auf Ihr Hauptgerät
zutreffen so schließen Sie bitte den "Remote-on"-
Eingang des MRP-M200 an eine geschaltete
Zündspannung Ihres Fahrzeuges an. Bitte sorgen Sie
dafür, daß diese Leitung durch eine 3-A-Sicherung
abgesichert ist. Bei dieser Anschlußmethode ist der
MRP-M200 solange eingeschaltet, wie die Zündung
Ihres Fahrzeuges eingeschaltet ist.
Wenn Sie das nicht möchten, kann in Ergänzung zur
o.g. 3-A-Sicherung gleichzeitig ein 1-poliger Schalter an
der Einschaltzuleitung des MRP-M200 installiert werden.
Mit diesem Schalter wird der MRP-M200 dann ein- und
ausgeschaltet. Aus diesem Grund sollte der Schalter so
angebracht werden, daß er für den Fahrer leicht
zugänglich ist. Vergewissern Sie sich, daß der Schalter
bei ausgeschalteter Zündung spannungsfrei ist.
Anderenfalls bleibt der Verstärker eingeschaltet, wodurch
die Batterie entladen wird.
1
2
Blau/Weiß
3
Leistungsantenne
4
Ferneinschaltzuleitung
Zu den anderen Fern-Leitungen der anderen Komponenten
5
von Alpine
6
1-poliger Umschalter (Option)
7
Sicherung (3A)
8
So nah wie möglich an der Zündung
Zündung
6
Deutsch
ELENCO DEI COLLEGAMENTI
DA CONTROLLARE
Controllate la vostra unità principale seguendo
l'elenco qui sotto: (Fig.3)
a. L'unità principale non è stata dotata di un filo di accensione
a distanza né di un filo per l'antenna di potenza.
b. Il filo per l'antenna di potenza dell'unità principale viene
attivato soltanto quando la radio è accesa (si spegne
nel modo della cassetta o nel modo CD).
c. Il filo per l'antenna di potenza dell'unità principale è
un'uscita di livello logico di (+) 5V, azionamento
negativo (tipo di massa) oppure non è in grado di
sopportare (+)12V quando collegate altri componenti
all'antenna di potenza del veicolo. Nel caso in cui una
delle condizioni soprascritte si verificasse, occorre
collegare il filo di accensione a distanza del vostro MRP-
M200 ad una sorgente di alimentazione (accensione)
commutabile nel veicolo. Assicuratevi di usare un
fusibile di 3A il più vicino possibile all'accensione. Usate
questo metodo di collegamento per far sì che il MRP-
M200 venga acceso e spento insieme all'accensione
del veicolo.
Nel caso in cui questo fosse non desiderabile, potete
installare un interruttore SPST (Single Pole, Single Throw)
sul filo di accensione del MRP-M200 in aggiunta al fusibile
di 3A menzionato qui sopra. Questo interruttore verrà poi
usato per accendere (e spegnere) il MRP-M200. Di
conseguenza, bisogna montare l'interruttore in modo tale
che sarà accessibile per il conducente. Assicuratevi di
spegnere l'interruttore contemporaneamente con lo
spegnimento dell'automobile, altrimenti l'amplificatore
rimarrà acceso scaricando così la batteria.
1
2
Blu/Bianco
3
Antenna di potenza
4
Filo di accensione a distanza
Ai fili di accensione a distanza degli altri componenti
5
Alpine
6
Interruttore SPST (opzionale)
7
Fusibile (3A)
Più vicino possibile al coperchio dell'accensione del
8
veicolo
Accensione
1
2
MRP-M200
3
4
Italiano
Kontrollera om något av följande är fallet med
huvudapparaten: (Fig.3)
a. Huvudapparaten har ingen fjärrtillslags- eller
b. Huvudapparatens elantennkabel är strömförande
c. Huvudapparatens elantennkabel ger en logisk etta
Fungerar inget av detta kan, förutom 3A säkringen som
nämnts ovan, en SPST (enpolig envägsomkopplare)
monteras i signalvägen på MRP-M200's tillslagskabel.
Denna omkopplare används sedan för att slå på (och
av) MRP-M200. Omkopplaren måste därför monteras
där den lätt kan nås av föraren. Kom ihåg att slå av
omkopplaren när motorn är avstängd. I annat fall
kommer förstärkaren att vara på och dra ur batteriet.
1
2
3
4
5
6
7
8
6
7
5
KONTROLLISTA FÖR
ANSLUTNINGAR
elantennkabel.
endast när radion är påslagen (kopplas bort i kassett-
eller CD-läge).
ut (+) 5V, negativ styrpuls (jordtyp), eller kan inte
leverera (+) 12V när den ansluts till annan utrustning
bortsett från fordonets elantenn. Om något av
ovanstående gäller skall fjärrtillslagskabeln från din
MRP-M200 anslutas till en strömbrytarkopplad
(tändningsstyrd) skarvpunkt i fordonet. Var noga
med att montera en 3A säkring så nära detta
tändningsuttag som möjligt. Ansluten på detta sätt
slås MRP-M200 på och förblir påslagen så länge
tändningen är påslagen.
Blå/vit
El-antenn
Fjärrtillslagskabel
Till fjärrtillslagskabel från annan Alpine-komponent
SPST-omkopplare (extra tillbehör)
Säkring (3A)
Så nära som möjligt vid tändlåsanslutningen.
Strömkälla
8

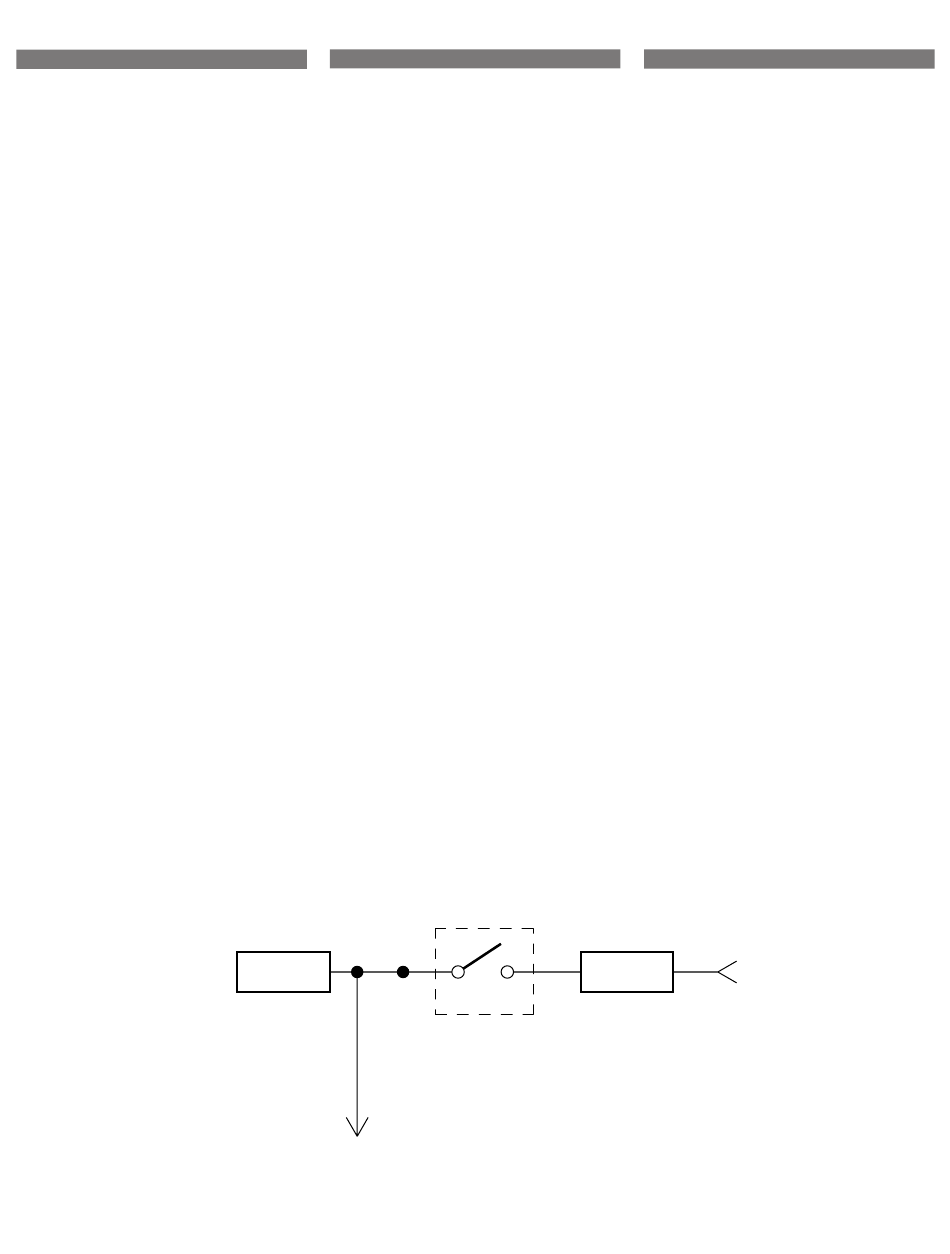

Abb.3/Fig. 3
Svenska
