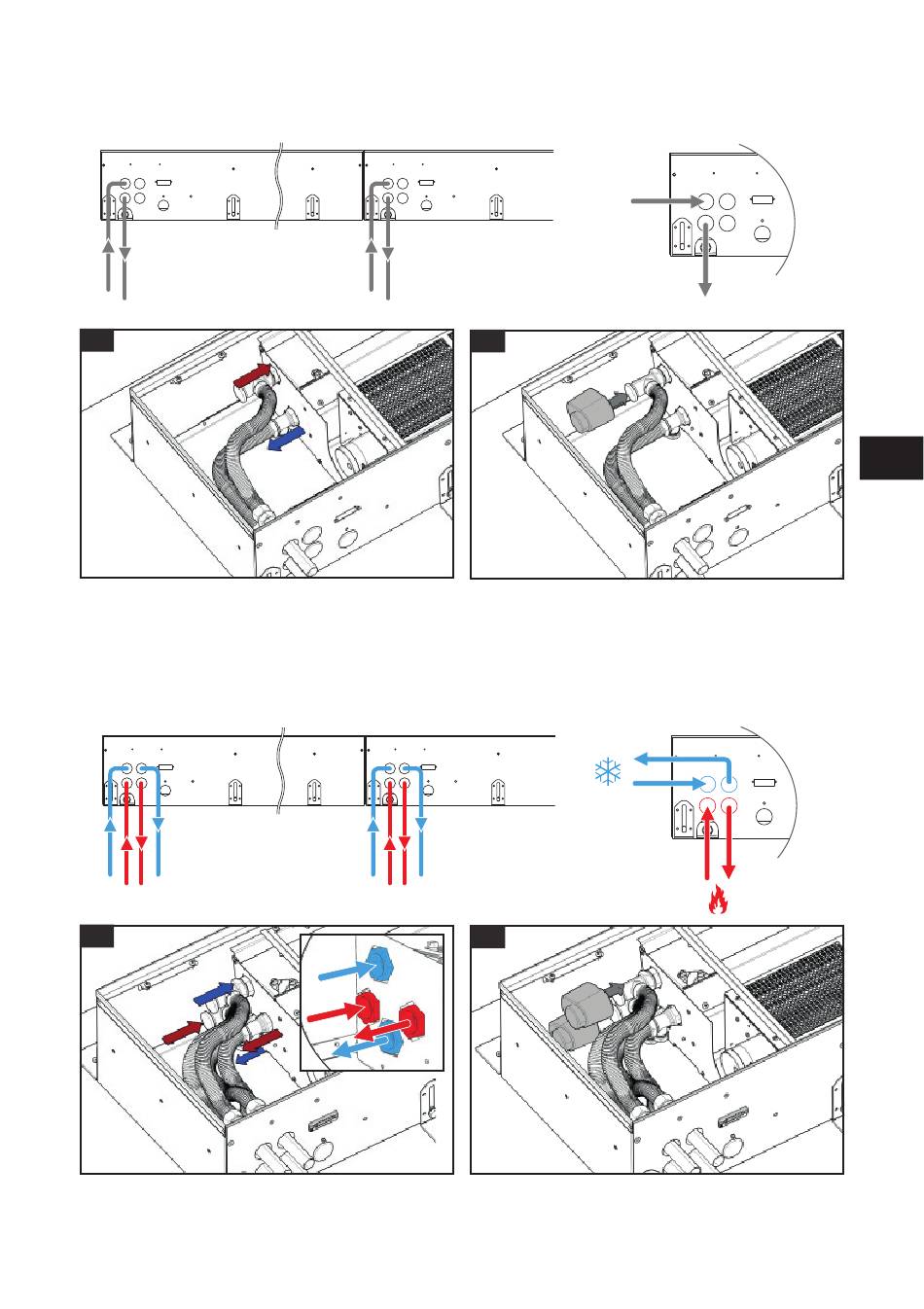

5.1.1. Standard : Hydraulischer Anschluss auf der Innenseite
Hydraulischer Anschluss : 2-rohr anschluss
A1
Schließen Sie die flexiblen Leitungen an den Vor- und Rücklauf des
Wärmetauschers an. Schließen sie die Montage ab, indem sie die
Vor- und Rücklaufleitungen mit den flexiblen Elementen verbinden .
Hydraulischer Anschluss : 4-Rohr Anschluss
A1
Schließen Sie die flexiblen Leitungen an den Vor- und Rücklauf des
Wärmetauschers an. Schließen sie die Montage ab, indem sie die
Vor- und Rücklaufleitungen mit den flexiblen Elementen verbinden .
CLIMA CANAL H19 | ANLEITUNG | 9 MAART 2020, 15:23
A
A2
Wenn sie sich für den Anschlussatz mit Jaga-Zweiwegeventil
entschieden haben, kann der thermoelektrische Motor jetzt an den
Vorlauf angeschlossen werden.
R
A
A2
Wenn sie sich für den Anschlussatz mit Jaga-Zweiwegeventil
entschieden haben, kann der thermoelektrische Motor jetzt an den
Vorlauf angeschlossen werden.
R
Versorgung
A R
Versorgung
