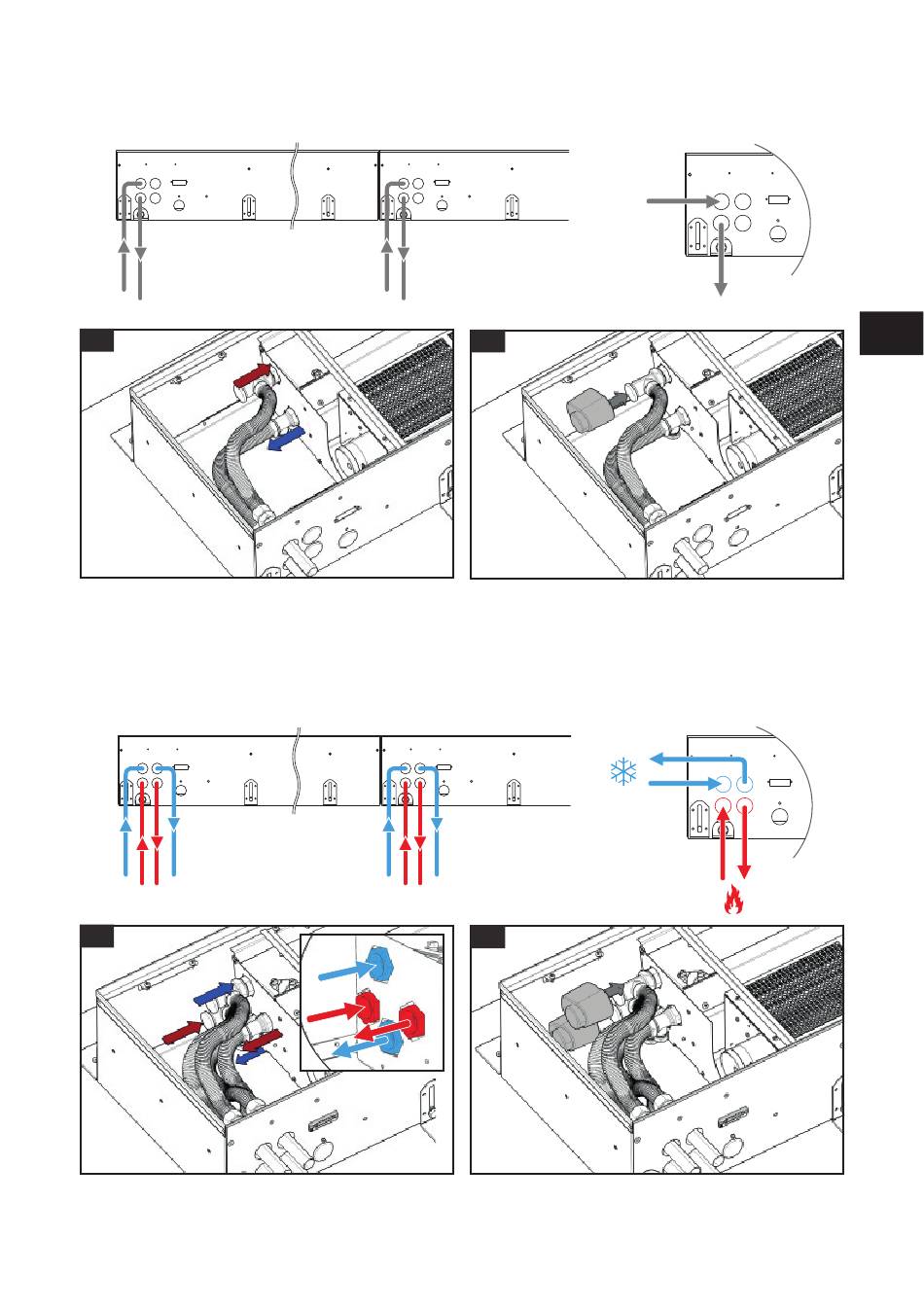

5.1.1. Standaard : Hydraulische aansluiting aan binnenzijde
Hydraulische aansluiting : 2-pijps aansluiting
A1
Sluit de flexibels aan op de aanvoer- en retouraansluiting van de
warmtewisselaar. Vervolledig de montage door de aanvoer- en
retourleidingen aan te sluiten op de flexibels .
Hydraulische aansluiting : 4-pijps aansluiting
A1
Sluit de flexibels aan op de aanvoer- en retouraansluiting van de
warmtewisselaar. Vervolledig de montage door de aanvoer- en
retourleidingen aan te sluiten op de flexibels .
CLIMA CANAL H19 | HANDLEIDING | 9 MAART 2020, 15:23
A2
Indien gekozen werd voor het aansluitset met Jaga tweewegven-
tiel, kan nu de thermo-elektrische motor aangesloten worden op
het aanvoerventiel.
A2
Indien gekozen werd voor het aansluitset met Jaga tweewegven-
tiel, kan nu de thermo-elektrische motor aangesloten worden op
het aanvoerventiel.
A
R
A: aanvoer -
R: retour
R
A
A R
A: aanvoer -
R: retour
