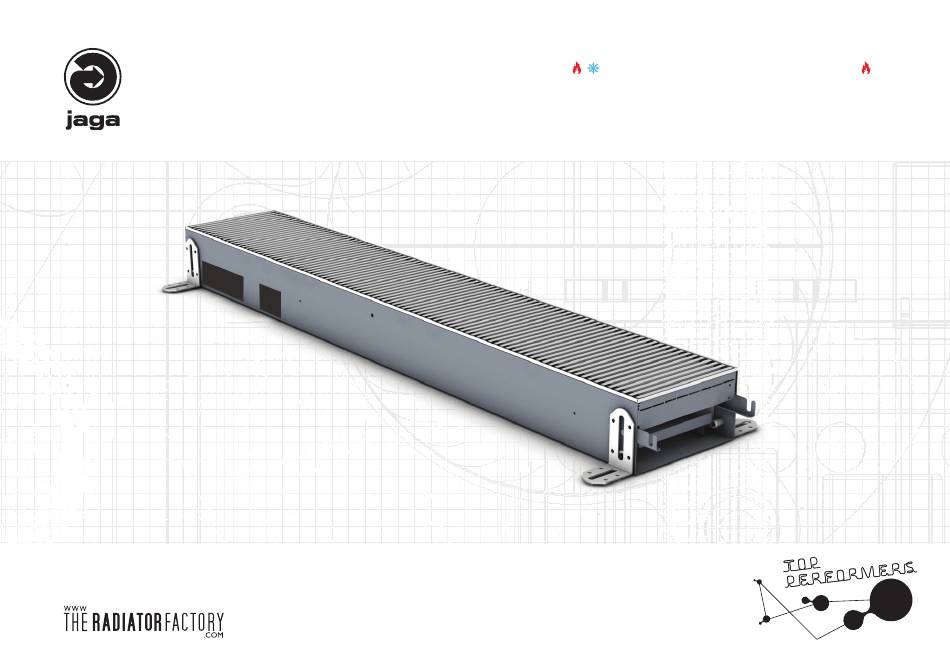

CLIMA CANAL HYBRID / CLIMA CANAL
Montagehandleiding / Instructions de montage / Montagehinweis / Mounting instructions
Lees deze handleiding aandachtig voor een correcte installatie van het product.
Lire attentivement la totalité de la notice avant l' installation.
Bevor Sie mit der Montage beginnen, lesen Sie daher dieses Handbuch sorgfältig durch.
Please read this manual carefully before installing.
Werbung
Verwandte Anleitungen für Jaga CLIMA CANAL HYBRID
Inhaltszusammenfassung für Jaga CLIMA CANAL HYBRID
- Seite 1 CLIMA CANAL HYBRID / CLIMA CANAL Montagehandleiding / Instructions de montage / Montagehinweis / Mounting instructions Lees deze handleiding aandachtig voor een correcte installatie van het product. Lire attentivement la totalité de la notice avant l' installation. Bevor Sie mit der Montage beginnen, lesen Sie daher dieses Handbuch sorgfältig durch.
- Seite 2 Hydraulische aansluiting (altijd links) Höhenreglung Connection hydraulique toujours à gauche Height adjustment Hydraulische Anschluss immer links Hydraulic connection always left Afmetingen / Dimensions / Abmessungen Clima Canal Clima Canal Hybrid verwarmen verwarmen / koelen condenswater afvoer Lucht Aanvoer Type L (cm) H (cm) Hybrid H (cm) évacuation du condensat...
