5.1.2. Optie : Hydraulische aansluiting aan buitenzijde

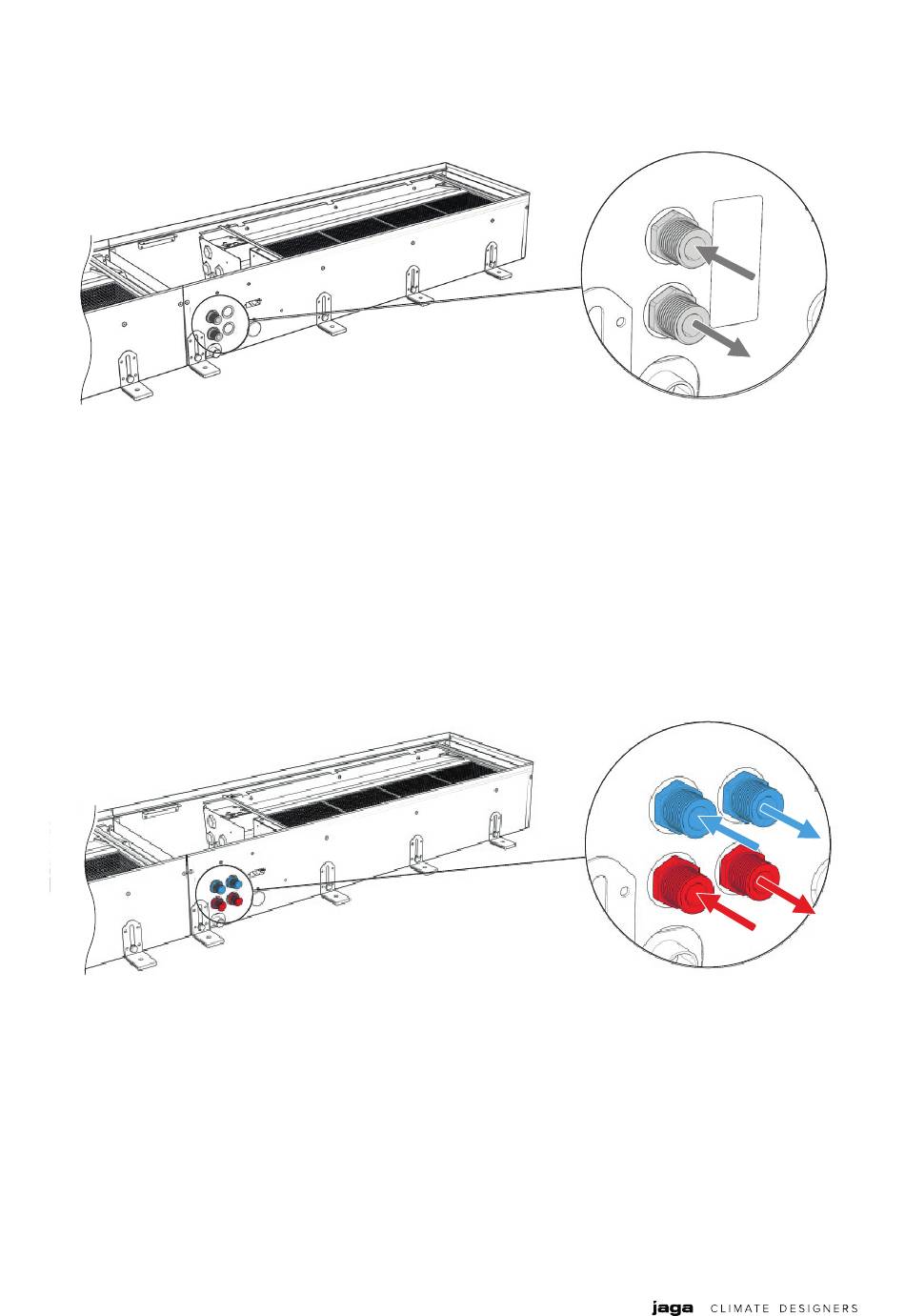

Hydraulische aansluiting : 2-pijps aansluiting via aansluitnippels
Sluit de leidingen aan op de aansluitnippels. Hou rekening met bovenstaand schema om een
correcte werking te bekomen.
Boven : Aanvoer
Onder : retour
Hydraulische aansluiting : 4-pijps aansluiting via aansluitnippels
Sluit de leidingen aan op de aansluitnippels. Hou rekening met bovenstaand schema om een correc-
te werking te bekomen.
Boven : Koud water : Aanvoer / Retour
Onder : Warm water : Aanvoer / Retour
