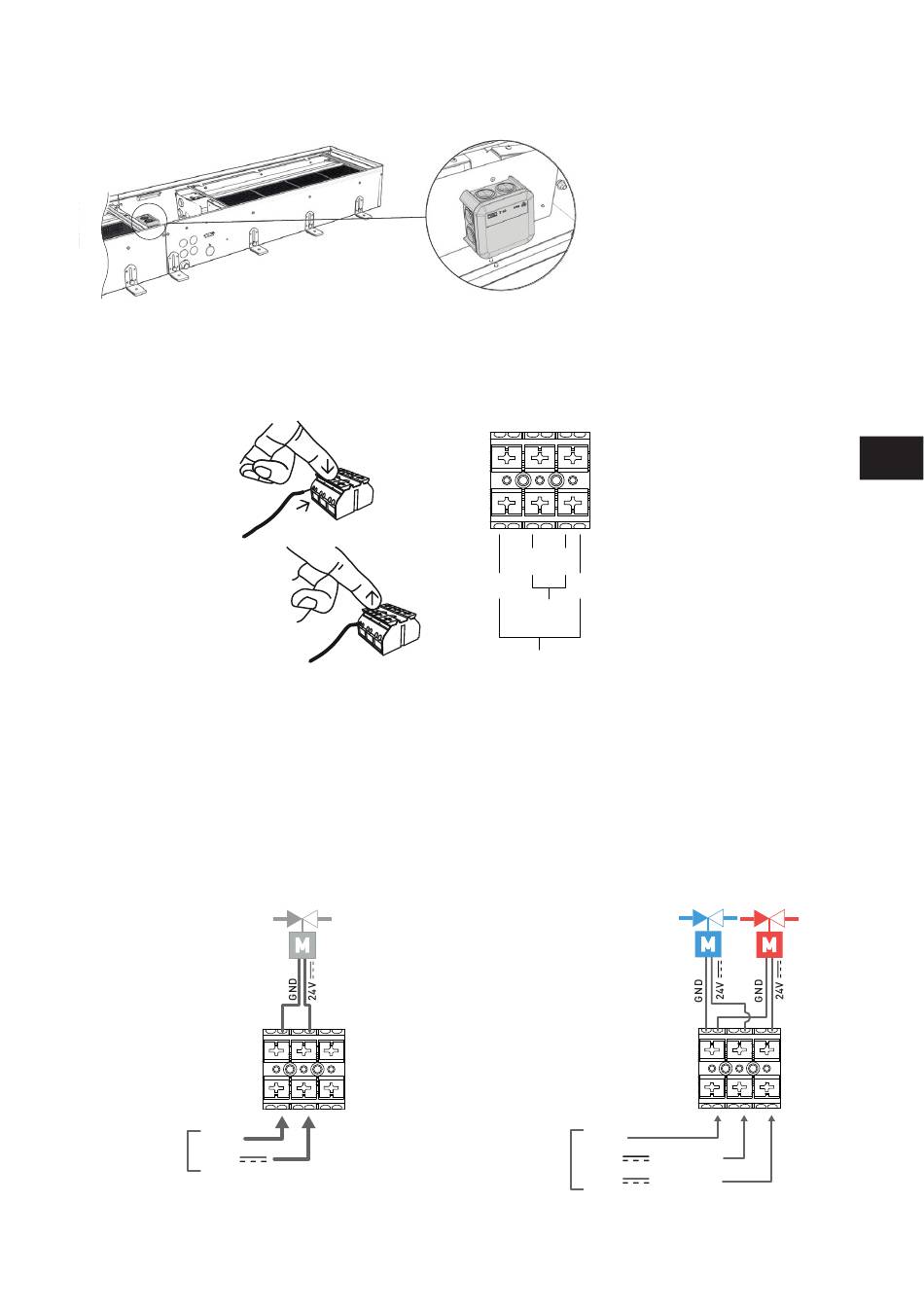

5.1.3. Elektrischer Anschluss auf der Innenseite :
Standard elektrischer Anschluss ohne thermo-elektrischen Motor :
Option : Elektrischer Anschluss mit thermo-elektrischem Motor :
2-ROHR ANSCHLUSS
ELEKTRISCHER MOTOR
GND
INPUT
24V
VENTIL
CLIMA CANAL H19 | ANLEITUNG | 9 MAART 2020, 15:23
1
2
3
THERMO-
Auf der Seite des hydraulischen
Anschlusses befindet sich auch die Box
fü r den elektrischen Anschluss.
+ -
+ -
24VDC
0...10V
4-ROHR ANSCHLUSS
ELEKTRISCHER MOTOREN
GND
INPUT
24V [kühlen]
VENTIL
24V [heizen]
