– Het toestel heeft mogelijks scherpe randen; draag gepaste bescherming tijdens de installatie/
onderhoud .
– Alle afmetingen aangegeven in de handleiding moeten worden gerespecteerd om de prestaties
te garanderen en om installatie en onderhoud mogelijk te maken. Voorzie extra ruimte indien
ventielen moeten worden geinstalleerd .
– Zorg dat trillingen niet kunnen worden overgedragen tussen verschillende elementen d.m.v.
contactgeluisisolatie.
– Indien koeling: isoleer de hydraulische leidingen .
– Wanneer de condensafvoerleidingen op het toestel worden aangesloten, moet het buizensysteem
voldoende worden ondersteund, zodat bij (eventule) belasting van de leidingen deze niet op het
condensafvoerbakje van het toestel komt .
Richtlijnen plaatsing toestel :
– Wand-/plafondtoestel: wand/plafond waarop het toestel wordt geinstalleerd, moet perfect vlak en
sterk genoeg zijn om het gewicht te dragen en mag geen buizen of elektrische draden bevatten .
– Geen obstakels in de directe omgeving die de inlaat- en uitlaatluchtstroom kunnen hinderen .
Opstarten :
Het (her)opstarten en in bedrijf stellen van het toestel moet worden uitgevoerd door professio-
neel gekwalificeerd personeel. Controleer voorafgaand of :
– Het toestel correct is geplaatst.
– De toevoer- en retourleidingen correct zijn aangesloten en -indien koeling- geïsoleerd.
– De leidingen zuiver zijn en de lucht verwijderd.
– De ventilatieroosters, warmtewisselaars en condensaatafvoer zuiver zijn.
– De bedradingsaansluitingen correct en goed vastgedraaid zijn.
– De voedingsspanning correct is.
Laat het toestel minimaal 3 uur op de hoogste stand draaien en controleer op afwijkingen !

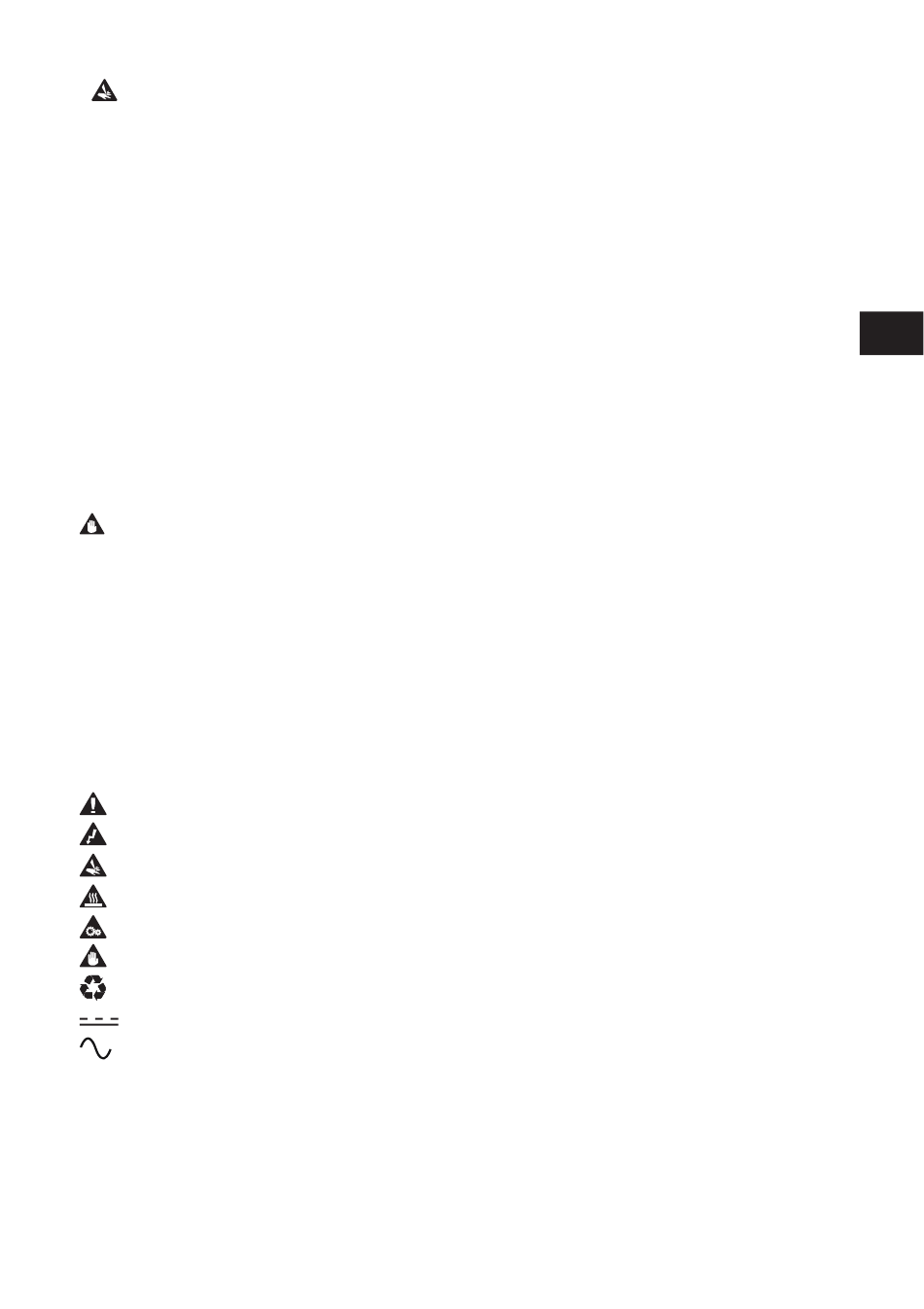

2. SYMBOLEN
gevaarteken
Gevaar: componenten onder spanning
Gevaar: scherpe onderdelen / randen
Gevaar: hete componenten / oppervlaktes
Gevaar: bewegende onderdelen
Opgelet: belangrijke waarschuwing / mededeling
Milieu-bescherming teken
VDC - gelijkstroom
VAC - wisselstroom
