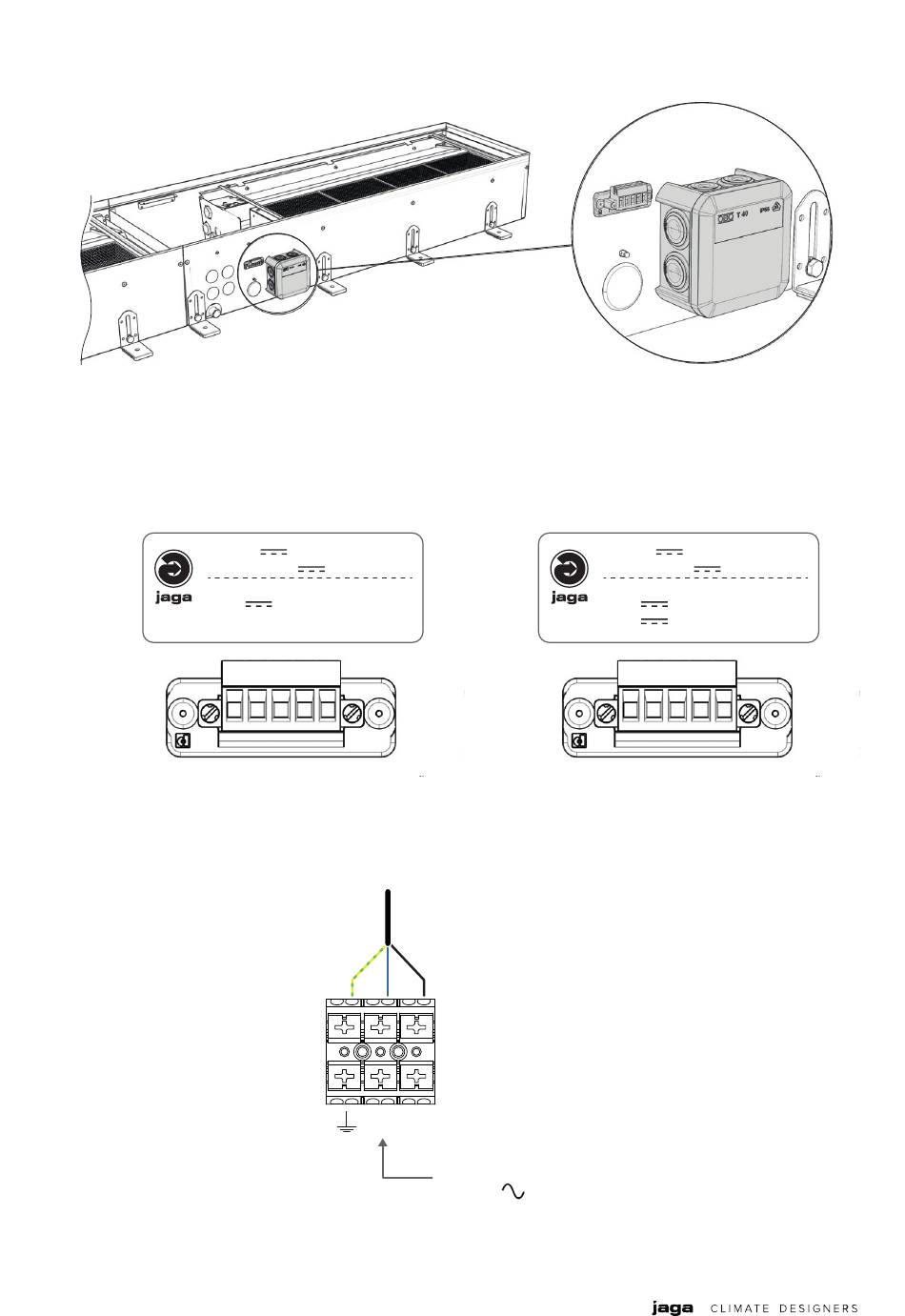

5.1.4. Optie : Elektrische aansluiting aan buitenzijde met ingebouwde voeding
A.
2-PIJPS AANSLUITING
1: 0-10V
2: GND (0-10V
3: GND (Ventiel)
4: 24V
5: not connected
B.
16
)
(Ventiel)
1 2 3 4 5
2- EN 4-PIJPS AANSLUITING
N L
4-PIJPS AANSLUITING
1: 0-10V
2: GND (0-10V
3: GND (Ventielen)
4: 24V
5: 24V
[A]
(230V - 50Hz)
A B
)
(Ventiel koelen)
( Ventiel verwarmen)
1 2 3 4 5
