5.1.2. Option : Raccordement hydraulique à l'extérieur

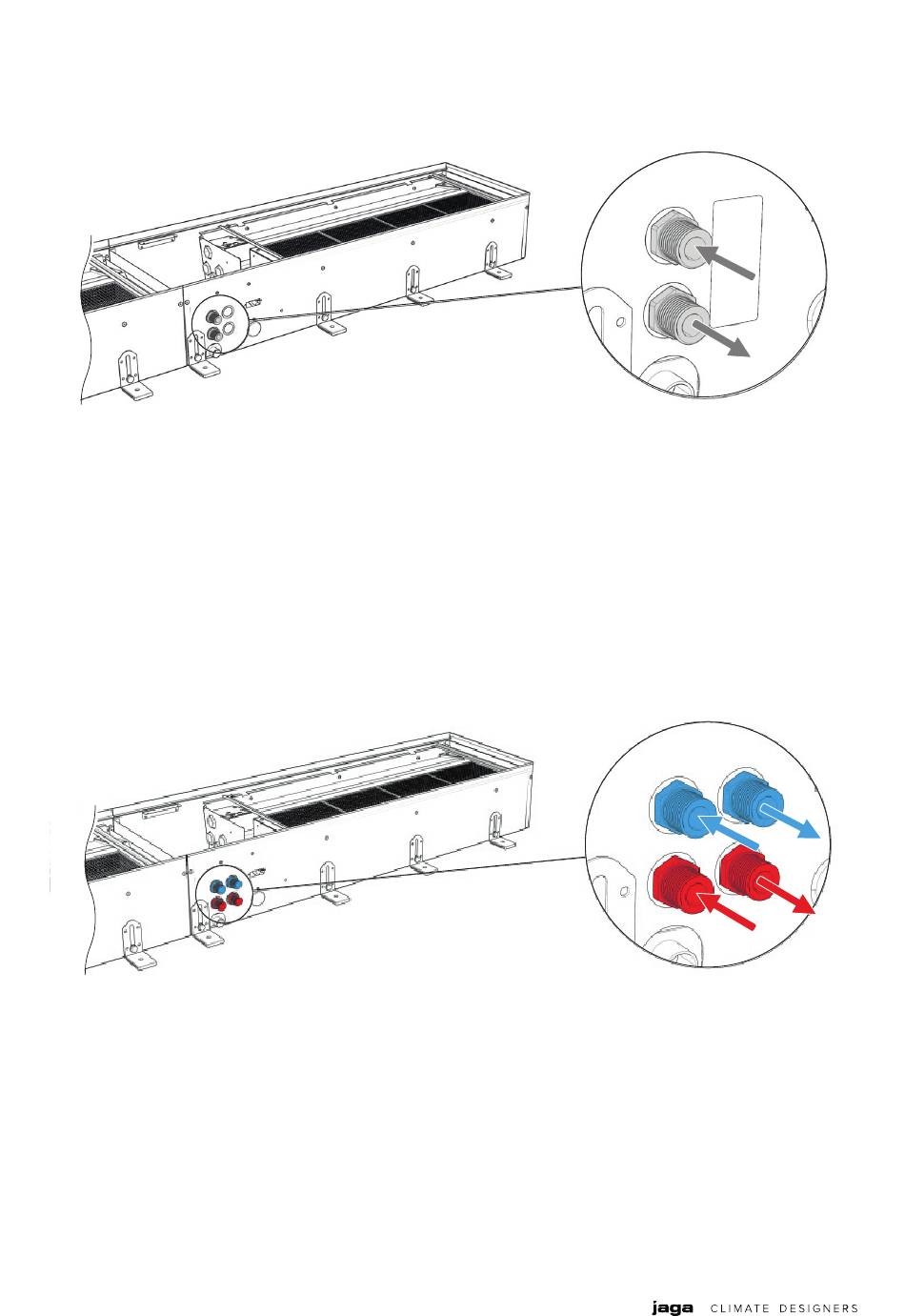

Raccordement hydraulique : 2-tubes par les raccords de connexion
Connecter les tuyaux aux raccords de connexion. Prendre en compte le diagramme ci-dessus pour
assurer le bon fonctionnement.
En haut : Alimentation
Dessous : retour
Raccordement hydraulique : 4-tubes par les raccords de connexion
Connecter les tuyaux aux raccords de connexion. Prendre en compte le diagramme ci-dessus pour
assurer le bon fonctionnement.
En haut : L'eau froide : Alimentation / Retour
Dessous : L'eau chaude : Alimentation / Retour
