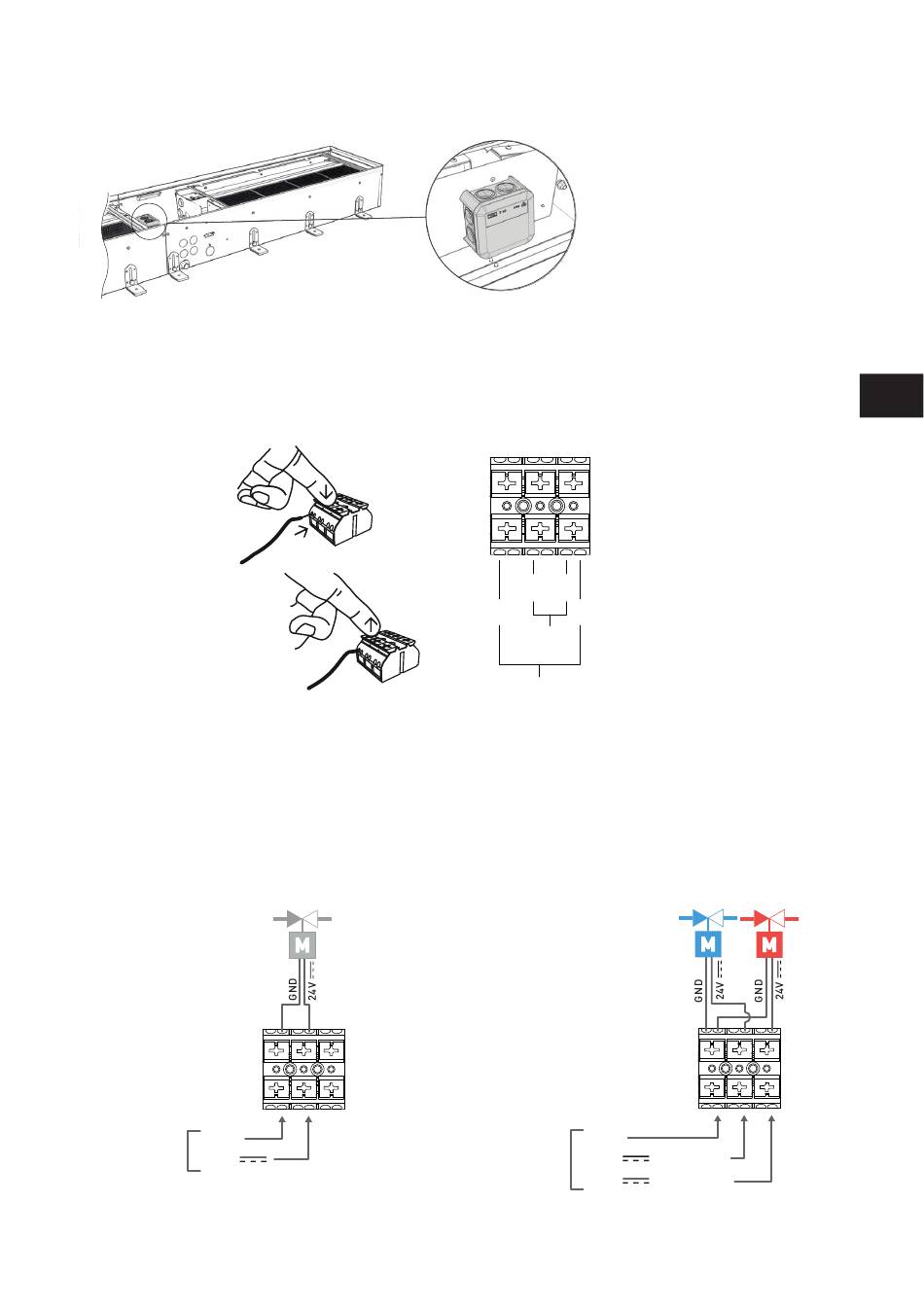

5.1.3. Raccordement électrique à l'intérieur :
Raccordement électrique standard sans moteur thermo-électrique :
Option : Raccordement électrique du moteur thermo-électrique :
BITUBES RACCORDEMENT
MOTEUR THERMO-
GND
INPUT
24V
VANNE
CLIMA CANAL H19 | MANUEL | 9 MAART 2020, 15:23
1
2
3
ELECTRIQUE
Sur le côté de la connexion hydraulique
est également la boîte pour la connexi-
on électrique.
+ -
+ -
24VDC
0...10V
4-TUBES CONNEXION
GND
INPUT
24V [refroidir]
VANNES
24V [chauffer]
MOTEUR THERMO-
ELECTRIQUE
